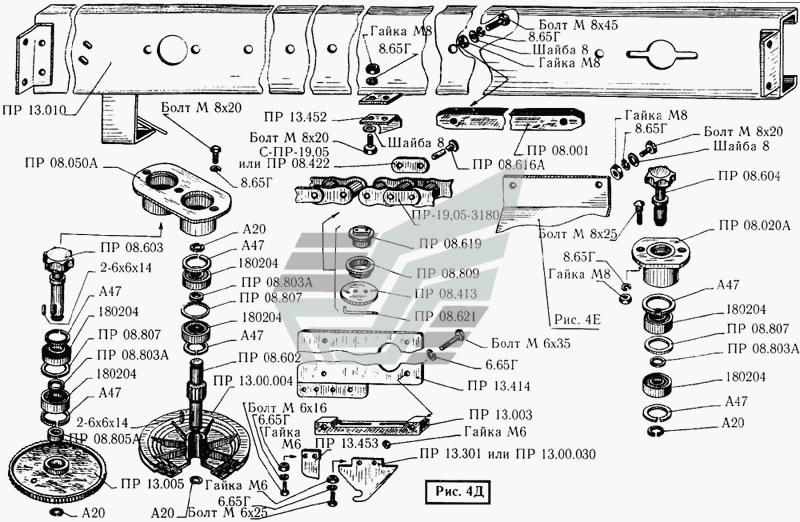

Обмотувальний апарат
100%
Назва деталі
Повідець
Заводський номер
ПР13.00.030
Кількість на модель
№
Назва деталі
Спеціальний підрозділ
Заводський номер
ПР08.619
Кількість на модель
1
№
Назва деталі
Відеоролик
Заводський номер
ПР08.809
Кількість на модель
1
№
Назва деталі
Полоз
Заводський номер
ПР13.003
Кількість на модель
2
№
Назва деталі
Підшипник ГОСТ
Заводський номер
180204
Кількість на модель
6
№
Назва деталі
Повідець (ПР13.00.030)
Заводський номер
ПР13.301
Кількість на модель
1
№
Назва деталі
Плата
Заводський номер
ПР13.414
Кількість на модель
1
№
Назва деталі
З'єднувальні та перехідні ланки С-ПР-19,05-3180
Заводський номер
С-ПР-19,05-3180
Кількість на модель
1
№
Назва деталі
Панель
Заводський номер
ПР13.010
Кількість на модель
1
№
Назва деталі
Опора
Заводський номер
ПР13.452
Кількість на модель
1
№
Назва деталі
Фланець підшипників
Заводський номер
ПР08.050
Кількість на модель
1
№
Назва деталі
Ланцюг
Заводський номер
ПР-19,05-3180
Кількість на модель
1
№
Назва деталі
шпонка
Заводський номер
2-6х6х14.23360
Кількість на модель
2
№
Назва деталі
Шків
Заводський номер
ПР13.00.004
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
ПР13.005
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
ПР08.413
Кількість на модель
1
№
Назва деталі
Шайба
Заводський номер
8.65Г.6402
Кількість на модель
11
№
Назва деталі
Шайба
Заводський номер
8.11371
Кількість на модель
6
№
Назва деталі
Диск
Заводський номер
6.65Г.6402
Кількість на модель
8
№
Назва деталі
Ось шестерни
Заводський номер
ПР08.603
Кількість на модель
1
№
Назва деталі
Ось зірочки
Заводський номер
ПР08.604
Кількість на модель
1
№
Назва деталі
Розпірна втулка
Заводський номер
ПР08.805А
Кількість на модель
1
№
Назва деталі
Розпірна втулка
Заводський номер
ПР08.803А
Кількість на модель
3
№
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
ПР08.602
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
М8х45.7796
Кількість на модель
2
№
Назва деталі
гвинт
Заводський номер
М8х25.7802
Кількість на модель
2
№
Назва деталі
Болт
Заводський номер
М8х20.7796
Кількість на модель
7
№
Назва деталі
Болт (d=6, l=35, L0=18, H=4, S=10)
Заводський номер
М6х35.7798
Кількість на модель
4
№
Назва деталі
гвинт
Заводський номер
М6х25.7798
Кількість на модель
2
№
Назва деталі
Горіх
Заводський номер
М6.5915
Кількість на модель
8
№
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
8
№
Назва деталі
Дільник
Заводський номер
ПР08.001
Кількість на модель
1
№
Назва деталі
Ось
Заводський номер
ПР08.616А
Кількість на модель
2
№
Назва деталі
__NT__0__ Ніж
Заводський номер
ПР13.453
Кількість на модель
1
№
Назва деталі
Корпус підшипників
Заводський номер
ПР08.020
Кількість на модель
1
№
Назва деталі
Кільце
Заводський номер
ПР08.807
Кількість на модель
3
№
Назва деталі
Кільце
Заводський номер
А47.13943
Кількість на модель
6
№
Назва деталі
Кільце
Заводський номер
А20.13942
Кількість на модель
3
№
Назва деталі
З'єднувальний елемент (С-ПР-19, 05-3180)
Заводський номер
ПР08.422
Кількість на модель
1
№
Назва деталі
Замок
Заводський номер
ПР08.621
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
М6х16.7798
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Повідець | ПР13.00.030 | |||||||
| Спеціальний підрозділ | ПР08.619 | 1 | 1 | |||||
| Відеоролик | ПР08.809 | 1 | 1 | |||||
| Полоз | ПР13.003 | 2 | 2 | |||||
| Підшипник ГОСТ | 180204 | 6 | 6 | |||||
| Повідець (ПР13.00.030) | ПР13.301 | 1 | 1 | |||||
| Плата | ПР13.414 | 1 | 1 | |||||
| З'єднувальні та перехідні ланки С-ПР-19,05-3180 | С-ПР-19,05-3180 | 1 | 1 | |||||
| Панель | ПР13.010 | 1 | 1 | |||||
| Опора | ПР13.452 | 1 | 1 | |||||
| Фланець підшипників | ПР08.050 | 1 | 1 | |||||
| Ланцюг | ПР-19,05-3180 | 1 | 1 | |||||
| шпонка | 2-6х6х14.23360 | 2 | 2 | |||||
| Шків | ПР13.00.004 | 1 | 1 | |||||
| Шестерня | ПР13.005 | 1 | 1 | |||||
| Диск | ПР08.413 | 1 | 1 | |||||
| Шайба | 8.65Г.6402 | 11 | 11 | |||||
| Шайба | 8.11371 | 6 | 6 | |||||
| Диск | 6.65Г.6402 | 8 | 8 | |||||
| Ось шестерни | ПР08.603 | 1 | 1 | |||||
| Ось зірочки | ПР08.604 | 1 | 1 | |||||
| Розпірна втулка | ПР08.805А | 1 | 1 | |||||
| Розпірна втулка | ПР08.803А | 3 | 3 | |||||
| Вал-шестерня __NT__0__ | ПР08.602 | 1 | 1 | |||||
| Болт | М8х45.7796 | 2 | 2 | |||||
| гвинт | М8х25.7802 | 2 | 2 | |||||
| Болт | М8х20.7796 | 7 | 7 | |||||
| Болт (d=6, l=35, L0=18, H=4, S=10) | М6х35.7798 | 4 | 4 | |||||
| гвинт | М6х25.7798 | 2 | 2 | |||||
| Горіх | М6.5915 | 8 | 8 | |||||
| Гайка | М8.5915 | 8 | 8 | |||||
| Дільник | ПР08.001 | 1 | 1 | |||||
| Ось | ПР08.616А | 2 | 2 | |||||
| __NT__0__ Ніж | ПР13.453 | 1 | 1 | |||||
| Корпус підшипників | ПР08.020 | 1 | 1 | |||||
| Кільце | ПР08.807 | 3 | 3 | |||||
| Кільце | А47.13943 | 6 | 6 | |||||
| Кільце | А20.13942 | 3 | 3 | |||||
| З'єднувальний елемент (С-ПР-19, 05-3180) | ПР08.422 | 1 | 1 | |||||
| Замок | ПР08.621 | 1 | 1 | |||||
| Болт | М6х16.7798 | 2 | 2 |
