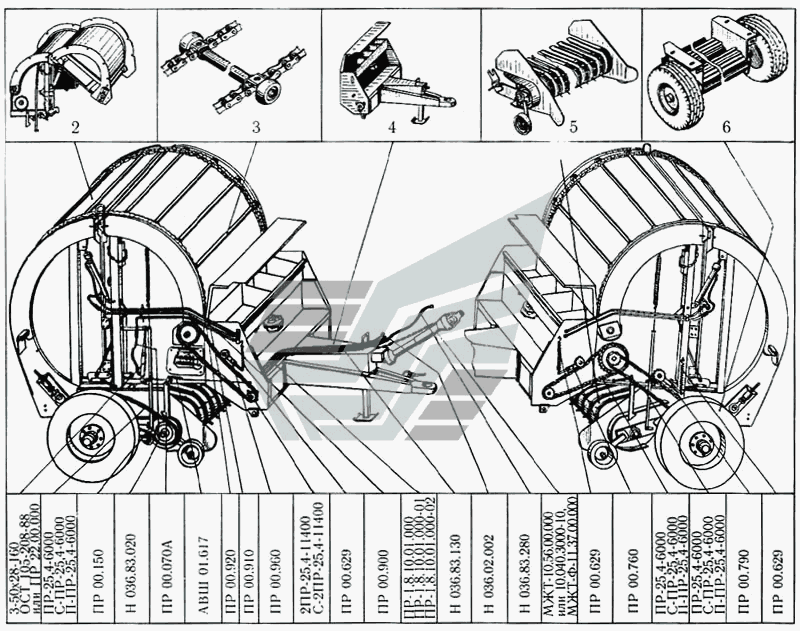

Основні вузли та агрегати
100%
Назва деталі
Гідроциліндр ОСТ 105-208-88 (ПР 22.00.000)
Заводський номер
3-50х28-160
Кількість на модель
1
№
Назва деталі
Шланг високого тиску II-12 армований, довжина L = 2010 мм
Заводський номер
Н036.83.280
Кількість на модель
1
№
Назва деталі
Шланг високого тиску II-12 армований, довжина L = 410 мм
Заводський номер
Н036.83.020
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ПР-1,8.10.01.000
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ПР-1,8.10.01.000-01
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ПР-1,8.10.01.000-02
Кількість на модель
1
№
Назва деталі
Ланцюг
Заводський номер
ПР-25,4-6000
Кількість на модель
1
№
Назва деталі
Ланцюг n = 91зв.
Заводський номер
2ПР-25,4-11400
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
Н036.02.002
Кількість на модель
1
№
Назва деталі
Гідроциліндр 50х28-320
Заводський номер
ПР-22.00.000-03
Кількість на модель
№
Назва деталі
Передній кардан __NT__0__
Заводський номер
МЖТ-Ф-11.37.00.000
Кількість на модель
№
Назва деталі
Шланг високого тиску II-12 армований, довжина L = 1810 мм
Заводський номер
Н036.83.130
Кількість на модель
3
№
Назва деталі
Пружина
Заводський номер
ПР00.629
Кількість на модель
3
№
Назва деталі
Пружина
Заводський номер
АВШ01.617
Кількість на модель
1
№
Назва деталі
З'єднувальний елемент
Заводський номер
П-ПР-25,4-6000
Кількість на модель
3
№
Назва деталі
З'єднувальний елемент
Заводський номер
С-2ПР-25,4-11400
Кількість на модель
1
№
Назва деталі
З'єднувальний елемент
Заводський номер
С-ПР-25,4-6000
Кількість на модель
3
№
Назва деталі
Гачок
Заводський номер
ПР00.070А
Кількість на модель
1
№
Назва деталі
Нафтопровід
Заводський номер
ПР00.900
Кількість на модель
1
№
Назва деталі
Нафтопровід
Заводський номер
ПР00.910
Кількість на модель
1
№
Назва деталі
Нафтопровід
Заводський номер
ПР00.920
Кількість на модель
1
№
Назва деталі
Натяжник
Заводський номер
ПР00.150
Кількість на модель
1
№
Назва деталі
Натяжник
Заводський номер
ПР00.760
Кількість на модель
1
№
Назва деталі
Натяжник
Заводський номер
ПР00.790
Кількість на модель
1
№
Назва деталі
Натяжник
Заводський номер
ПР00.960
Кількість на модель
1
№
Назва деталі
Карданна передача (МЖТ-Ф-11.37.00.000,10.040.300-10)
Заводський номер
МЖТ-10.56.00.000
Кількість на модель
1
№
Назва деталі
Карданна передача
Заводський номер
МЖТ-10.040.300-10
Кількість на модель
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр ОСТ 105-208-88 (ПР 22.00.000) | 3-50х28-160 | 1 | 1 | |||||
| Шланг високого тиску II-12 армований, довжина L = 2010 мм | Н036.83.280 | 1 | 1 | |||||
| Шланг високого тиску II-12 армований, довжина L = 410 мм | Н036.83.020 | 1 | 1 | |||||
| Трубопровід | ПР-1,8.10.01.000 | 1 | 1 | |||||
| Трубопровід | ПР-1,8.10.01.000-01 | 1 | 1 | |||||
| Трубопровід | ПР-1,8.10.01.000-02 | 1 | 1 | |||||
| Ланцюг | ПР-25,4-6000 | 1 | 1 | |||||
| Ланцюг n = 91зв. | 2ПР-25,4-11400 | 1 | 1 | |||||
| Штуцер | Н036.02.002 | 1 | 1 | |||||
| Гідроциліндр 50х28-320 | ПР-22.00.000-03 | |||||||
| Передній кардан __NT__0__ | МЖТ-Ф-11.37.00.000 | |||||||
| Шланг високого тиску II-12 армований, довжина L = 1810 мм | Н036.83.130 | 3 | 3 | |||||
| Пружина | ПР00.629 | 3 | 3 | |||||
| Пружина | АВШ01.617 | 1 | 1 | |||||
| З'єднувальний елемент | П-ПР-25,4-6000 | 3 | 3 | |||||
| З'єднувальний елемент | С-2ПР-25,4-11400 | 1 | 1 | |||||
| З'єднувальний елемент | С-ПР-25,4-6000 | 3 | 3 | |||||
| Гачок | ПР00.070А | 1 | 1 | |||||
| Нафтопровід | ПР00.900 | 1 | 1 | |||||
| Нафтопровід | ПР00.910 | 1 | 1 | |||||
| Нафтопровід | ПР00.920 | 1 | 1 | |||||
| Натяжник | ПР00.150 | 1 | 1 | |||||
| Натяжник | ПР00.760 | 1 | 1 | |||||
| Натяжник | ПР00.790 | 1 | 1 | |||||
| Натяжник | ПР00.960 | 1 | 1 | |||||
| Карданна передача (МЖТ-Ф-11.37.00.000,10.040.300-10) | МЖТ-10.56.00.000 | 1 | 1 | |||||
| Карданна передача | МЖТ-10.040.300-10 |
