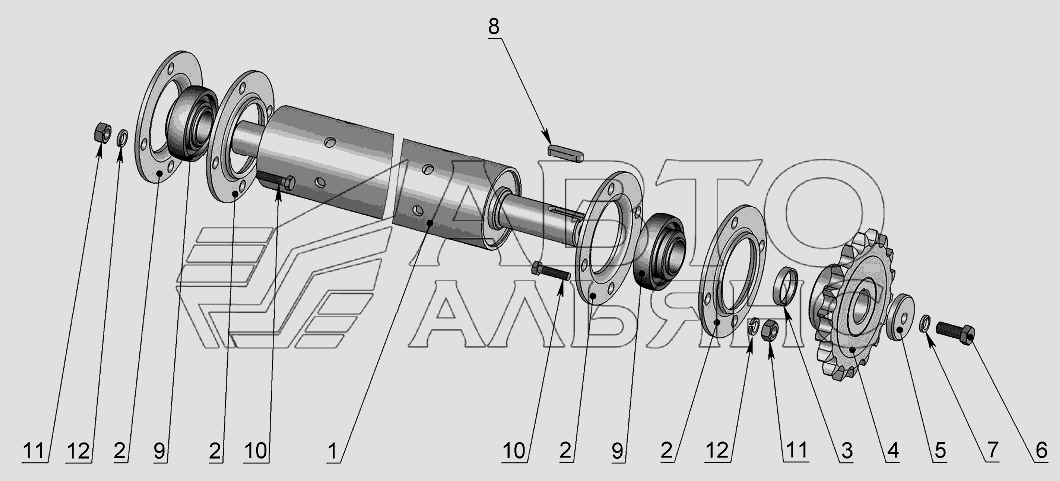

Валик у зборі
100%
Назва деталі
Валик
Заводський номер
ПРЛ-1,5.17.00.000
Кількість на модель
2
№
1
Назва деталі
Напівкорпус
Заводський номер
ПРЛ-1,5.00.00.001
Кількість на модель
8
№
2
Назва деталі
Втулка
Заводський номер
ПРЛ-1,5.00.00.024
Кількість на модель
2
№
3
Назва деталі
Зірочка
Заводський номер
ПРЛ-1,5.29.00.000
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
ПР07.423
Кількість на модель
2
№
5
Назва деталі
гвинт
Заводський номер
M12-6gx30.56.019
Кількість на модель
2
№
6
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
2
№
7
Назва деталі
Шпонка
Заводський номер
10x8x40
Кількість на модель
2
№
8
Назва деталі
Подшипник
Заводський номер
1680207
Кількість на модель
4
№
9
Назва деталі
гвинт
Заводський номер
M12-6gx35.56.019
Кількість на модель
16
№
10
Назва деталі
Гайка
Заводський номер
М12.6Н.019
Кількість на модель
16
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Валик | ПРЛ-1,5.17.00.000 | 2 | 2 | 1 | |||
| 2 | Напівкорпус | ПРЛ-1,5.00.00.001 | 8 | 8 | 2 | |||
| 3 | Втулка | ПРЛ-1,5.00.00.024 | 2 | 2 | 3 | |||
| 4 | Зірочка | ПРЛ-1,5.29.00.000 | 2 | 2 | 4 | |||
| 5 | Диск | ПР07.423 | 2 | 2 | 5 | |||
| 6 | гвинт | M12-6gx30.56.019 | 2 | 2 | 6 | |||
| 7 | Шайба ГОСТ | 12.65Г.019 | 2 | 2 | 7 | |||
| 8 | Шпонка | 10x8x40 | 2 | 2 | 8 | |||
| 9 | Подшипник | 1680207 | 4 | 4 | 9 | |||
| 10 | гвинт | M12-6gx35.56.019 | 16 | 16 | 10 | |||
| 11 | Гайка | М12.6Н.019 | 16 | 16 | 11 |
