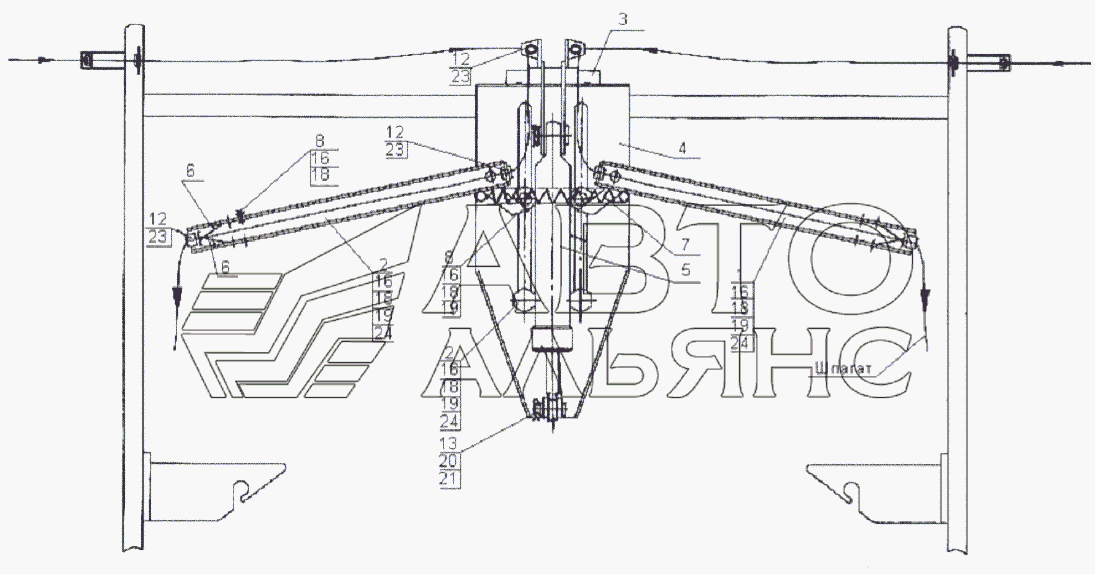

Обмотувальний апарат
100%
Назва деталі
Направляюча
Заводський номер
ПРЛ-1,5.18.10.010
Кількість на модель
1
№
1
Назва деталі
Направляюча
Заводський номер
ПРЛ-1,5.18.10.010-01
Кількість на модель
1
№
2
Назва деталі
Підстава
Заводський номер
ПРЛ-1,5.18.10.020
Кількість на модель
1
№
3
Назва деталі
Плита
Заводський номер
ПРЛ-1,5.18.10.030
Кількість на модель
1
№
4
Назва деталі
Гідроциліндр
Заводський номер
ПР22.00.000
Кількість на модель
1
№
5
Назва деталі
Затискач
Заводський номер
ПРЛ-1,5.18.10.401
Кількість на модель
4
№
6
Назва деталі
Пружина
Заводський номер
ПРЛ-1,5.18.10.601
Кількість на модель
1
№
7
Назва деталі
Ось
Заводський номер
ПРЛ-1,5.18.10.602
Кількість на модель
2
№
8
Назва деталі
Ось
Заводський номер
ПРЛ-1,5.18.10.603
Кількість на модель
2
№
9
Назва деталі
Око
Заводський номер
ПРЛ-1,5.18.10.604
Кількість на модель
2
№
10
Назва деталі
Око
Заводський номер
ПРЛ-1,5.18.10.604-01
Кількість на модель
2
№
11
Назва деталі
Око шпагату
Заводський номер
ПР08.609А
Кількість на модель
2
№
12
Назва деталі
Ось
Заводський номер
РЖТ00.00.608
Кількість на модель
2
№
13
Назва деталі
гвинт
Заводський номер
M6-6gx16.56.019
Кількість на модель
8
№
14
Назва деталі
Гайка
Заводський номер
М6-6Н.6.019
Кількість на модель
8
№
15
Назва деталі
Гайка
Заводський номер
М16-6Н.6.019
Кількість на модель
6
№
16
Назва деталі
Шайба ГОСТ б402-70
Заводський номер
6.65Г.019
Кількість на модель
8
№
17
Назва деталі
Шайба
Заводський номер
16.65Г.019
Кількість на модель
6
№
18
Назва деталі
Диск
Заводський номер
А16.02.Ст3.019
Кількість на модель
6
№
19
Назва деталі
Диск
Заводський номер
А24.02.Ст3.019
Кількість на модель
2
№
20
Назва деталі
Шплінт
Заводський номер
5x50.019
Кількість на модель
2
№
21
Назва деталі
Кільце
Заводський номер
В15
Кількість на модель
4
№
22
Назва деталі
Кільце
Заводський номер
А20
Кількість на модель
2
№
23
Назва деталі
Маслянка 1.2.Ц6
Заводський номер
1.2.Ц6
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Направляюча | ПРЛ-1,5.18.10.010 | 1 | 1 | 1 | |||
| 2 | Направляюча | ПРЛ-1,5.18.10.010-01 | 1 | 1 | 2 | |||
| 3 | Підстава | ПРЛ-1,5.18.10.020 | 1 | 1 | 3 | |||
| 4 | Плита | ПРЛ-1,5.18.10.030 | 1 | 1 | 4 | |||
| 5 | Гідроциліндр | ПР22.00.000 | 1 | 1 | 5 | |||
| 6 | Затискач | ПРЛ-1,5.18.10.401 | 4 | 4 | 6 | |||
| 7 | Пружина | ПРЛ-1,5.18.10.601 | 1 | 1 | 7 | |||
| 8 | Ось | ПРЛ-1,5.18.10.602 | 2 | 2 | 8 | |||
| 9 | Ось | ПРЛ-1,5.18.10.603 | 2 | 2 | 9 | |||
| 10 | Око | ПРЛ-1,5.18.10.604 | 2 | 2 | 10 | |||
| 11 | Око | ПРЛ-1,5.18.10.604-01 | 2 | 2 | 11 | |||
| 12 | Око шпагату | ПР08.609А | 2 | 2 | 12 | |||
| 13 | Ось | РЖТ00.00.608 | 2 | 2 | 13 | |||
| 14 | гвинт | M6-6gx16.56.019 | 8 | 8 | 14 | |||
| 15 | Гайка | М6-6Н.6.019 | 8 | 8 | 15 | |||
| 16 | Гайка | М16-6Н.6.019 | 6 | 6 | 16 | |||
| 17 | Шайба ГОСТ б402-70 | 6.65Г.019 | 8 | 8 | 17 | |||
| 18 | Шайба | 16.65Г.019 | 6 | 6 | 18 | |||
| 19 | Диск | А16.02.Ст3.019 | 6 | 6 | 19 | |||
| 20 | Диск | А24.02.Ст3.019 | 2 | 2 | 20 | |||
| 21 | Шплінт | 5x50.019 | 2 | 2 | 21 | |||
| 22 | Кільце | В15 | 4 | 4 | 22 | |||
| 23 | Кільце | А20 | 2 | 2 | 23 | |||
| 24 | Маслянка 1.2.Ц6 | 1.2.Ц6 | 2 | 2 | 24 |
