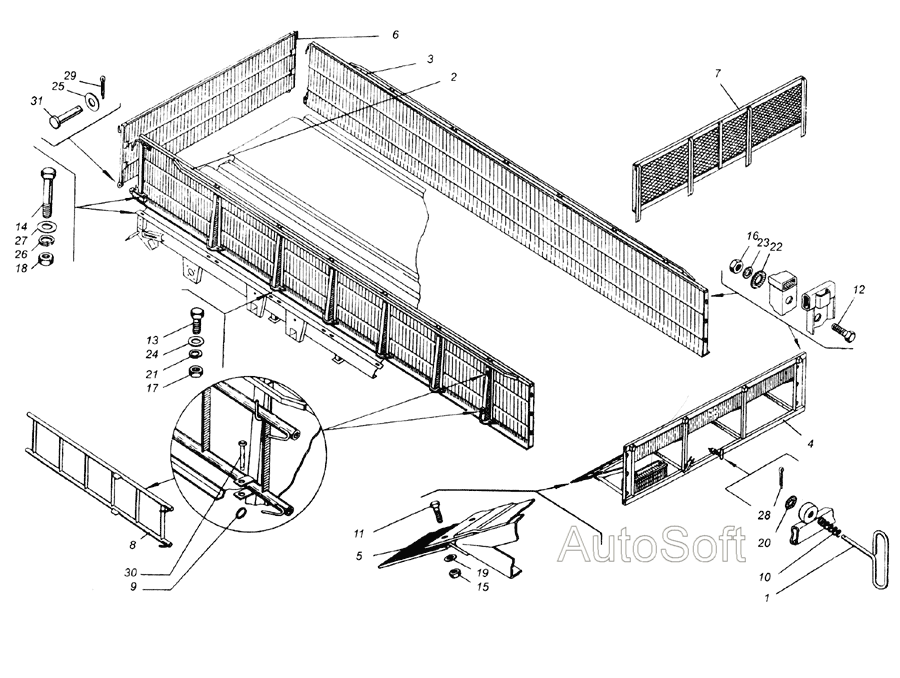

Борти
100%
Назва деталі
Фіксатор
Заводський номер
ПРТ 10.00.601
Кількість на модель
1
№
1
Назва деталі
Бічний борт
Заводський номер
ПРТ 10.06.000
Кількість на модель
1
№
2
Назва деталі
Бічний борт
Заводський номер
ПРТ 10.06.000 -01
Кількість на модель
1
№
3
Назва деталі
Козирок
Заводський номер
ПРТ 10.11.000
Кількість на модель
1
№
4
Назва деталі
Каркас передньої частини
Заводський номер
ПРТ 10.11.001
Кількість на модель
1
№
5
Назва деталі
Задній борт
Заводський номер
ПРТ 10.24.000
Кількість на модель
1
№
6
Назва деталі
Передня надставна панель
Заводський номер
ПРТ 10.37.000
Кількість на модель
1
№
7
Назва деталі
Сходи
Заводський номер
ПРТ 16.17.000
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
КОД 27.604
Кількість на модель
2
№
9
Назва деталі
Пружина
Заводський номер
7039-2017.13175
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
М6Х20.7798
Кількість на модель
12
№
11
Назва деталі
гвинт
Заводський номер
М10x25.7796
Кількість на модель
6
№
12
Назва деталі
гвинт
Заводський номер
М16x45.7798
Кількість на модель
24
№
13
Назва деталі
гвинт
Заводський номер
N20x280.7798
Кількість на модель
2
№
14
Назва деталі
Горіх
Заводський номер
М6.5915
Кількість на модель
12
№
15
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
6
№
16
Назва деталі
Горіх
Заводський номер
М16.5915
Кількість на модель
24
№
17
Назва деталі
Горіх
Заводський номер
М20.5915
Кількість на модель
2
№
18
Назва деталі
Шайба
Заводський номер
6.11371
Кількість на модель
12
№
19
Назва деталі
Шайба
Заводський номер
8.11371
Кількість на модель
1
№
20
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
6
№
21
Назва деталі
Шайба
Заводський номер
10.11371
Кількість на модель
6
№
22
Назва деталі
Шайба
Заводський номер
16.6402
Кількість на модель
24
№
23
Назва деталі
Диск
Заводський номер
16.11371
Кількість на модель
24
№
24
Назва деталі
Диск
Заводський номер
18.11371
Кількість на модель
2
№
25
Назва деталі
Шайба
Заводський номер
20.6402
Кількість на модель
2
№
26
Назва деталі
Шайба
Заводський номер
20.11371
Кількість на модель
2
№
27
Назва деталі
Шплінт
Заводський номер
3,2x25.397
Кількість на модель
1
№
28
Назва деталі
Шплінт (d=3,6, D=7,1, L=28)
Заводський номер
4x28.397
Кількість на модель
2
№
29
Назва деталі
Ось
Заводський номер
22x12X5x45.9650
Кількість на модель
2
№
30
Назва деталі
Ось
Заводський номер
22x18X5x70.9650
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фіксатор | ПРТ 10.00.601 | 1 | 1 | 1 | |||
| 2 | Бічний борт | ПРТ 10.06.000 | 1 | 1 | 2 | |||
| 3 | Бічний борт | ПРТ 10.06.000 -01 | 1 | 1 | 3 | |||
| 4 | Козирок | ПРТ 10.11.000 | 1 | 1 | 4 | |||
| 5 | Каркас передньої частини | ПРТ 10.11.001 | 1 | 1 | 5 | |||
| 6 | Задній борт | ПРТ 10.24.000 | 1 | 1 | 6 | |||
| 7 | Передня надставна панель | ПРТ 10.37.000 | 1 | 1 | 7 | |||
| 8 | Сходи | ПРТ 16.17.000 | 1 | 1 | 8 | |||
| 9 | Кільце | КОД 27.604 | 2 | 2 | 9 | |||
| 10 | Пружина | 7039-2017.13175 | 1 | 1 | 10 | |||
| 11 | гвинт | М6Х20.7798 | 12 | 12 | 11 | |||
| 12 | гвинт | М10x25.7796 | 6 | 6 | 12 | |||
| 13 | гвинт | М16x45.7798 | 24 | 24 | 13 | |||
| 14 | гвинт | N20x280.7798 | 2 | 2 | 14 | |||
| 15 | Горіх | М6.5915 | 12 | 12 | 15 | |||
| 16 | Гайка | М10.5915 | 6 | 6 | 16 | |||
| 17 | Горіх | М16.5915 | 24 | 24 | 17 | |||
| 18 | Горіх | М20.5915 | 2 | 2 | 18 | |||
| 19 | Шайба | 6.11371 | 12 | 12 | 19 | |||
| 20 | Шайба | 8.11371 | 1 | 1 | 20 | |||
| 21 | Шайба | 10.6402 | 6 | 6 | 21 | |||
| 22 | Шайба | 10.11371 | 6 | 6 | 22 | |||
| 23 | Шайба | 16.6402 | 24 | 24 | 23 | |||
| 24 | Диск | 16.11371 | 24 | 24 | 24 | |||
| 25 | Диск | 18.11371 | 2 | 2 | 25 | |||
| 26 | Шайба | 20.6402 | 2 | 2 | 26 | |||
| 27 | Шайба | 20.11371 | 2 | 2 | 27 | |||
| 28 | Шплінт | 3,2x25.397 | 1 | 1 | 28 | |||
| 29 | Шплінт (d=3,6, D=7,1, L=28) | 4x28.397 | 2 | 2 | 29 | |||
| 30 | Ось | 22x12X5x45.9650 | 2 | 2 | 30 | |||
| 31 | Ось | 22x18X5x70.9650 | 2 | 2 | 31 |
