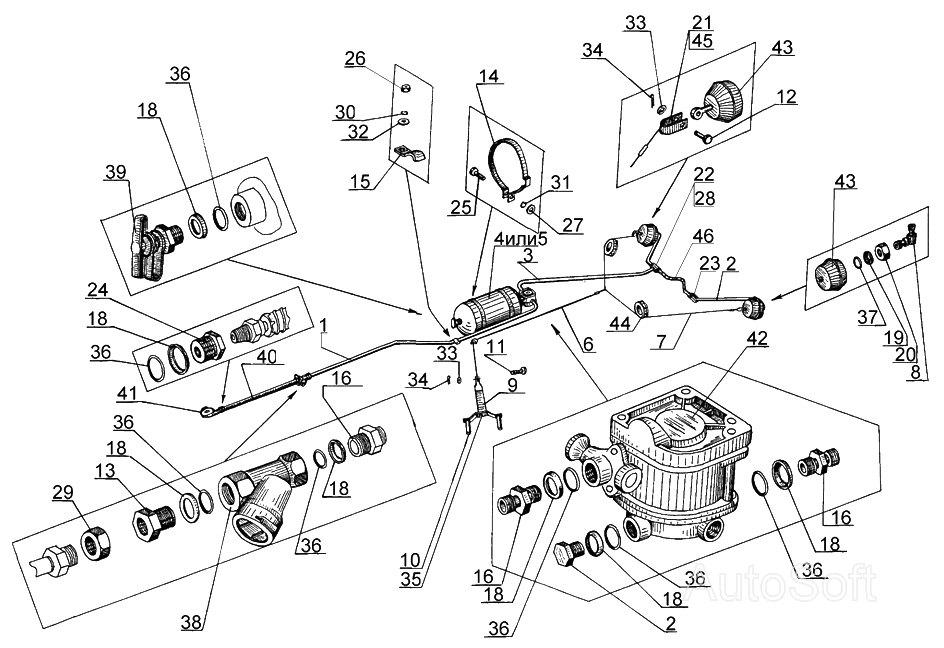

Гальмівна система /ПС-30.01.02.000/
100%
Назва деталі
Трубопровід
Заводський номер
ПРТ-7А.17.01.000
Кількість на модель
1
№
1
Назва деталі
Трубка
Заводський номер
ПРТ 10.13.070
Кількість на модель
2
№
2
Назва деталі
Трубопровід
Заводський номер
ПРТ-7А.17.06.000
Кількість на модель
1
№
3
Назва деталі
Модуль
Заводський номер
МТТ-Ф-19.27.23.000-04
Кількість на модель
1
№
4
Назва деталі
Модуль
Заводський номер
МЖТ-Ф-6.08.08.000-04
Кількість на модель
1
№
5
Назва деталі
Ремінець
Заводський номер
086СТ-13.000
Кількість на модель
1
№
6
Назва деталі
Трос
Заводський номер
ПС-30.01.02.301
Кількість на модель
1
№
7
Назва деталі
Перехідник
Заводський номер
ПС-30.01.02.000
Кількість на модель
2
№
8
Назва деталі
Гайка з гвинтом
Заводський номер
ПРТ-10.30.020-02
Кількість на модель
1
№
9
Назва деталі
Ручка ручного гальма
Заводський номер
ПРТ-10.30.030
Кількість на модель
1
№
10
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-01
Кількість на модель
1
№
11
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-03
Кількість на модель
2
№
12
Назва деталі
Штуцер
Заводський номер
МТТ-Ф-19.27.00.603
Кількість на модель
1
№
13
Назва деталі
Драбина
Заводський номер
086СТ00-00.501
Кількість на модель
2
№
14
Назва деталі
Скоба
Заводський номер
086СТ00-00.505
Кількість на модель
2
№
15
Назва деталі
Штуцер
Заводський номер
086СТ00-00.603
Кількість на модель
3
№
16
Назва деталі
Затор
Заводський номер
086СТ00-00.606
Кількість на модель
2
№
17
Назва деталі
Диск
Заводський номер
086СТ-509
Кількість на модель
8
№
18
Назва деталі
Диск
Заводський номер
086СТ-509-01
Кількість на модель
2
№
19
Назва деталі
Гайка
Заводський номер
ПРТ-07.06.04.602
Кількість на модель
2
№
20
Назва деталі
Кронштейн
Заводський номер
ПСТ-9.01.04.405
Кількість на модель
2
№
21
Назва деталі
Трійник
Заводський номер
ПСТ-9.12.04.070
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
МЖТ-Ф-6.08.00.601
Кількість на модель
2
№
23
Назва деталі
Перехідник
Заводський номер
ПРТ-10.13.618
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
М8х30 ГОСТ 7796
Кількість на модель
2
№
25
Назва деталі
Гайка
Заводський номер
М6 ГОСТ 5916
Кількість на модель
2
№
26
Назва деталі
Гайка
Заводський номер
М8 ГОСТ 5916
Кількість на модель
2
№
27
Назва деталі
Гайка
Заводський номер
М18х1,5 ГОСТ 5916
Кількість на модель
1
№
28
Назва деталі
Гайка
Заводський номер
М20х1,5 ГОСТ 5916
Кількість на модель
1
№
29
Назва деталі
Диск
Заводський номер
6.65Г ГОСТ 6402
Кількість на модель
2
№
30
Назва деталі
Диск
Заводський номер
8.65Г ГОСТ 6402
Кількість на модель
2
№
31
Назва деталі
Диск
Заводський номер
А6 ГОСТ 11371
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
А12 ГОСТ 11371
Кількість на модель
2
№
33
Назва деталі
Шплінт
Заводський номер
3,2х18 ГОСТ 397
Кількість на модель
3
№
34
Назва деталі
Штифт
Заводський номер
16m6х45 ГОСТ 3128
Кількість на модель
1
№
35
Назва деталі
Кільце
Заводський номер
020-025-30-2-4 ГОСТ 9833
Кількість на модель
8
№
36
Назва деталі
Кільце
Заводський номер
019-016-19-2-2 ГОСТ 9833
Кількість на модель
2
№
37
Назва деталі
Магістральний фільтр
Заводський номер
105.069.04.000
Кількість на модель
1
№
38
Назва деталі
Клапан контрольного виходу
Заводський номер
105.069.05.000
Кількість на модель
1
№
39
Назва деталі
Магістральний шланг
Заводський номер
105.069.46.000-01
Кількість на модель
1
№
40
Назва деталі
З'єднувальна головка
Заводський номер
105.069.51.000
Кількість на модель
1
№
41
Назва деталі
Повітророзподільник
Заводський номер
11.353.1010-60
Кількість на модель
1
№
42
Назва деталі
Гальмівна камера
Заводський номер
30.3519010-30
Кількість на модель
2
№
43
Назва деталі
Відеоролик
Заводський номер
ГУТ 03.104
Кількість на модель
2
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | ПРТ-7А.17.01.000 | 1 | 1 | 1 | |||
| 2 | Трубка | ПРТ 10.13.070 | 2 | 2 | 2 | |||
| 3 | Трубопровід | ПРТ-7А.17.06.000 | 1 | 1 | 3 | |||
| 4 | Модуль | МТТ-Ф-19.27.23.000-04 | 1 | 1 | 4 | |||
| 5 | Модуль | МЖТ-Ф-6.08.08.000-04 | 1 | 1 | 5 | |||
| 6 | Ремінець | 086СТ-13.000 | 1 | 1 | 6 | |||
| 7 | Трос | ПС-30.01.02.301 | 1 | 1 | 7 | |||
| 8 | Перехідник | ПС-30.01.02.000 | 2 | 2 | 8 | |||
| 9 | Гайка з гвинтом | ПРТ-10.30.020-02 | 1 | 1 | 9 | |||
| 10 | Ручка ручного гальма | ПРТ-10.30.030 | 1 | 1 | 10 | |||
| 11 | Ось | МЖТ-10.00.00.616-01 | 1 | 1 | 11 | |||
| 12 | Ось | МЖТ-10.00.00.616-03 | 2 | 2 | 12 | |||
| 13 | Штуцер | МТТ-Ф-19.27.00.603 | 1 | 1 | 13 | |||
| 14 | Драбина | 086СТ00-00.501 | 2 | 2 | 14 | |||
| 15 | Скоба | 086СТ00-00.505 | 2 | 2 | 15 | |||
| 16 | Штуцер | 086СТ00-00.603 | 3 | 3 | 16 | |||
| 17 | Затор | 086СТ00-00.606 | 2 | 2 | 17 | |||
| 18 | Диск | 086СТ-509 | 8 | 8 | 18 | |||
| 19 | Диск | 086СТ-509-01 | 2 | 2 | 19 | |||
| 20 | Гайка | ПРТ-07.06.04.602 | 2 | 2 | 20 | |||
| 21 | Кронштейн | ПСТ-9.01.04.405 | 2 | 2 | 21 | |||
| 22 | Трійник | ПСТ-9.12.04.070 | 1 | 1 | 22 | |||
| 23 | Штуцер | МЖТ-Ф-6.08.00.601 | 2 | 2 | 23 | |||
| 24 | Перехідник | ПРТ-10.13.618 | 1 | 1 | 24 | |||
| 25 | гвинт | М8х30 ГОСТ 7796 | 2 | 2 | 25 | |||
| 26 | Гайка | М6 ГОСТ 5916 | 2 | 2 | 26 | |||
| 27 | Гайка | М8 ГОСТ 5916 | 2 | 2 | 27 | |||
| 28 | Гайка | М18х1,5 ГОСТ 5916 | 1 | 1 | 28 | |||
| 29 | Гайка | М20х1,5 ГОСТ 5916 | 1 | 1 | 29 | |||
| 30 | Диск | 6.65Г ГОСТ 6402 | 2 | 2 | 30 | |||
| 31 | Диск | 8.65Г ГОСТ 6402 | 2 | 2 | 31 | |||
| 32 | Диск | А6 ГОСТ 11371 | 2 | 2 | 32 | |||
| 33 | Диск | А12 ГОСТ 11371 | 2 | 2 | 33 | |||
| 34 | Шплінт | 3,2х18 ГОСТ 397 | 3 | 3 | 34 | |||
| 35 | Штифт | 16m6х45 ГОСТ 3128 | 1 | 1 | 35 | |||
| 36 | Кільце | 020-025-30-2-4 ГОСТ 9833 | 8 | 8 | 36 | |||
| 37 | Кільце | 019-016-19-2-2 ГОСТ 9833 | 2 | 2 | 37 | |||
| 38 | Магістральний фільтр | 105.069.04.000 | 1 | 1 | 38 | |||
| 39 | Клапан контрольного виходу | 105.069.05.000 | 1 | 1 | 39 | |||
| 40 | Магістральний шланг | 105.069.46.000-01 | 1 | 1 | 40 | |||
| 41 | З'єднувальна головка | 105.069.51.000 | 1 | 1 | 41 | |||
| 42 | Повітророзподільник | 11.353.1010-60 | 1 | 1 | 42 | |||
| 43 | Гальмівна камера | 30.3519010-30 | 2 | 2 | 43 | |||
| 44 | Відеоролик | ГУТ 03.104 | 2 | 2 | 44 |
