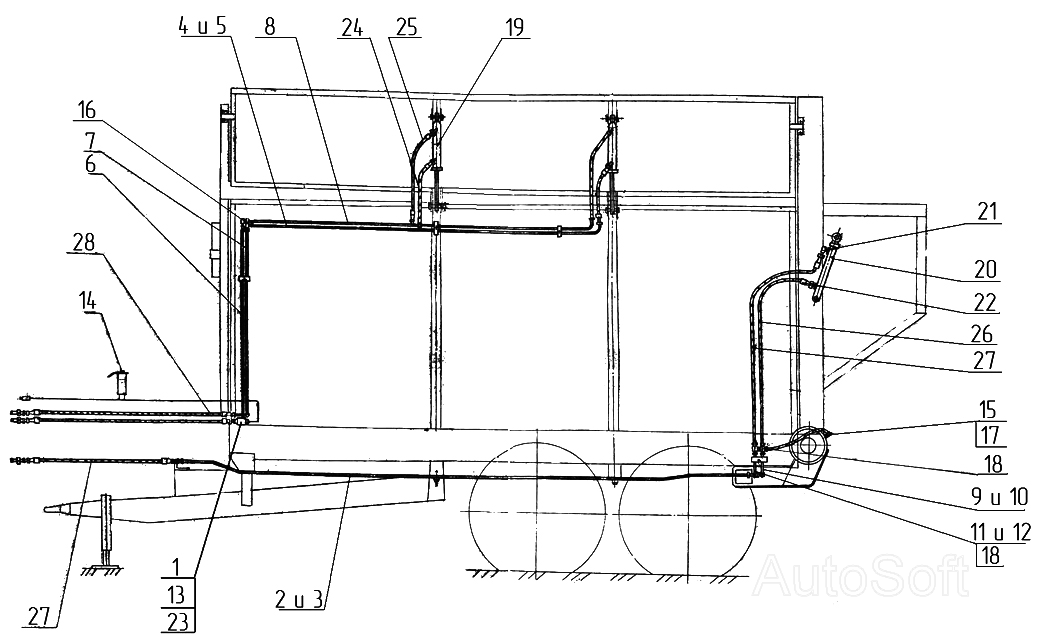

Гідропривід /ПС-30.12.00.000/
100%
Назва деталі
Трійник
Заводський номер
ПС-30.07.01.000
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.03.000
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.04.000
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.05.000
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.05.000-01
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.06.000
Кількість на модель
2
№
6
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.07.000
Кількість на модель
2
№
7
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.08.000
Кількість на модель
2
№
8
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.09.000
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.09.000-01
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.10.000
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
ПС-30.07.10.000-01
Кількість на модель
1
№
12
Назва деталі
Плита
Заводський номер
ПС-30.07.15.000
Кількість на модель
1
№
13
Назва деталі
Пульт управління
Заводський номер
ПС-30.07.16.000
Кількість на модель
1
№
14
Назва деталі
Кутник з отвором для кріплення
Заводський номер
ПС-30.07.18.000
Кількість на модель
2
№
15
Назва деталі
Кутник
Заводський номер
ПС-30.07.20.000
Кількість на модель
4
№
16
Назва деталі
Гайка
Заводський номер
ПС-30.12.00.601
Кількість на модель
2
№
17
Назва деталі
Трійник
Заводський номер
ПР 00.00.039
Кількість на модель
4
№
18
Назва деталі
Гідроциліндр 3-50х28-250
Заводський номер
ПР 22.00.000-02
Кількість на модель
4
№
19
Назва деталі
Гідроциліндр 3-50х28-320
Заводський номер
ПР 22.00.000-03
Кількість на модель
2
№
20
Назва деталі
Кутник з гвинтовим кріпленням та гайкою
Заводський номер
РЖТ 12.07.000
Кількість на модель
10
№
21
Назва деталі
Врізний штуцер
Заводський номер
Н 036.04.003
Кількість на модель
2
№
22
Назва деталі
Контргайка
Заводський номер
Н 036.23.022
Кількість на модель
3
№
23
Назва деталі
Рукав
Заводський номер
РВД 08.21.20.695
Кількість на модель
4
№
24
Назва деталі
Рукав
Заводський номер
РВД 08.21.20.1045
Кількість на модель
4
№
25
Назва деталі
Рукав
Заводський номер
РВД 08.21.20.1645
Кількість на модель
2
№
26
Назва деталі
Рукав
Заводський номер
РВД 08.21.20.1845
Кількість на модель
2
№
27
Назва деталі
Рукав
Заводський номер
РВД 08.21.20.2045
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трійник | ПС-30.07.01.000 | 1 | 1 | 1 | |||
| 2 | Трубопровід | ПС-30.07.03.000 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ПС-30.07.04.000 | 1 | 1 | 3 | |||
| 4 | Трубопровід | ПС-30.07.05.000 | 1 | 1 | 4 | |||
| 5 | Трубопровід | ПС-30.07.05.000-01 | 1 | 1 | 5 | |||
| 6 | Трубопровід | ПС-30.07.06.000 | 2 | 2 | 6 | |||
| 7 | Трубопровід | ПС-30.07.07.000 | 2 | 2 | 7 | |||
| 8 | Трубопровід | ПС-30.07.08.000 | 2 | 2 | 8 | |||
| 9 | Трубопровід | ПС-30.07.09.000 | 1 | 1 | 9 | |||
| 10 | Трубопровід | ПС-30.07.09.000-01 | 1 | 1 | 10 | |||
| 11 | Трубопровід | ПС-30.07.10.000 | 1 | 1 | 11 | |||
| 12 | Трубопровід | ПС-30.07.10.000-01 | 1 | 1 | 12 | |||
| 13 | Плита | ПС-30.07.15.000 | 1 | 1 | 13 | |||
| 14 | Пульт управління | ПС-30.07.16.000 | 1 | 1 | 14 | |||
| 15 | Кутник з отвором для кріплення | ПС-30.07.18.000 | 2 | 2 | 15 | |||
| 16 | Кутник | ПС-30.07.20.000 | 4 | 4 | 16 | |||
| 17 | Гайка | ПС-30.12.00.601 | 2 | 2 | 17 | |||
| 18 | Трійник | ПР 00.00.039 | 4 | 4 | 18 | |||
| 19 | Гідроциліндр 3-50х28-250 | ПР 22.00.000-02 | 4 | 4 | 19 | |||
| 20 | Гідроциліндр 3-50х28-320 | ПР 22.00.000-03 | 2 | 2 | 20 | |||
| 21 | Кутник з гвинтовим кріпленням та гайкою | РЖТ 12.07.000 | 10 | 10 | 21 | |||
| 22 | Врізний штуцер | Н 036.04.003 | 2 | 2 | 22 | |||
| 23 | Контргайка | Н 036.23.022 | 3 | 3 | 23 | |||
| 24 | Рукав | РВД 08.21.20.695 | 4 | 4 | 24 | |||
| 25 | Рукав | РВД 08.21.20.1045 | 4 | 4 | 25 | |||
| 26 | Рукав | РВД 08.21.20.1645 | 2 | 2 | 26 | |||
| 27 | Рукав | РВД 08.21.20.1845 | 2 | 2 | 27 | |||
| 28 | Рукав | РВД 08.21.20.2045 | 2 | 2 | 28 |
