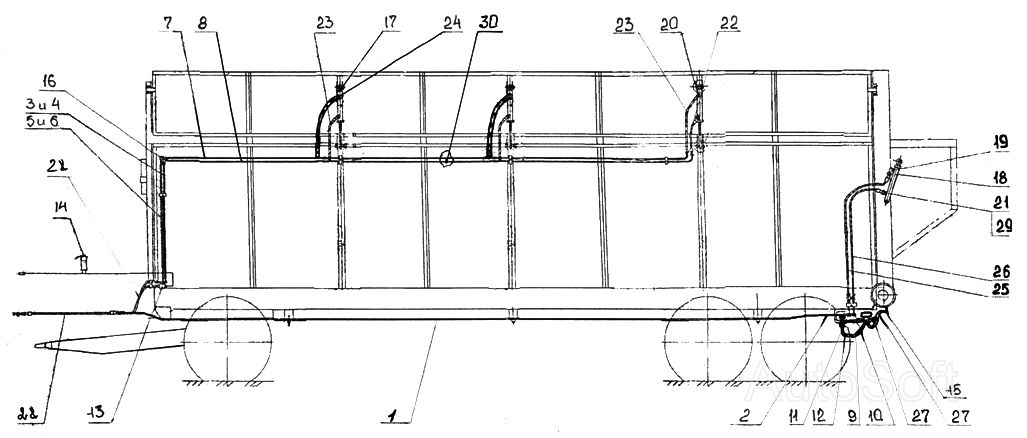

Гідропривід
100%
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.03.000
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.04.000
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.05.000
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.05.000-01
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.05.000-02
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.05.000-03
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.01.000
Кількість на модель
2
№
7
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.02.000
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
ПС-45.08.08.000
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
ПС-45.08.09.000
Кількість на модель
1
№
10
Назва деталі
Зворотний клапан
Заводський номер
ПРТ-7А.08.02.000
Кількість на модель
2
№
11
Назва деталі
Кутник
Заводський номер
ПС-30.07.22.000
Кількість на модель
1
№
12
Назва деталі
Плита
Заводський номер
ПС-30.07.15.000
Кількість на модель
1
№
13
Назва деталі
Пульт управління
Заводський номер
ПС-30.07.16.000
Кількість на модель
1
№
14
Назва деталі
Кутник з отвором для кріплення
Заводський номер
ПС-30.07.18.000
Кількість на модель
2
№
15
Назва деталі
Кутник
Заводський номер
ПС-30.07.20.000
Кількість на модель
4
№
16
Назва деталі
Гідроциліндр 3-50х28
Заводський номер
ПР22.00.000-02
Кількість на модель
6
№
17
Назва деталі
Гідроциліндр 3-50х28
Заводський номер
ПР22.00.000-02-03
Кількість на модель
2
№
18
Назва деталі
Кутник з гвинтовим кріпленням та гайкою
Заводський номер
РЖТ12.07.000
Кількість на модель
2
№
19
Назва деталі
Кутник з гвинтовим кріпленням та гайкою
Заводський номер
РЖТ12.07.000-01
Кількість на модель
12
№
20
Назва деталі
Кільце
Заводський номер
017-021-25-2-4 ГОСТ18829-73
Кількість на модель
2
№
21
Назва деталі
Армований рукав високого тиску ТУ РБ 700091832.014
Заводський номер
РВД.08.21.20.695
Кількість на модель
2
№
22
Назва деталі
Армований рукав високого тиску ТУ РБ 700091832.014
Заводський номер
РВД.08.21.20.845
Кількість на модель
6
№
23
Назва деталі
Армований рукав високого тиску ТУ РБ 700091832.014
Заводський номер
РВД.08.21.20.1045
Кількість на модель
4
№
24
Назва деталі
Армований рукав високого тиску ТУ РБ 700091832.014
Заводський номер
РВД.08.21.20.1445
Кількість на модель
2
№
25
Назва деталі
Армований рукав високого тиску ТУ РБ 700091832.014
Заводський номер
РВД.08.21.20.1245
Кількість на модель
2
№
26
Назва деталі
Армований рукав високого тиску ТУ РБ 700091832.014
Заводський номер
РВД.12.25.20.545
Кількість на модель
4
№
27
Назва деталі
Армований рукав високого тиску ТУ РБ 700091832.014
Заводський номер
РВД.12.25.20.2245
Кількість на модель
4
№
28
Назва деталі
Вкручуваний штуцер
Заводський номер
Н036.04.003
Кількість на модель
2
№
29
Назва деталі
Трубопровід
Заводський номер
ПС-60.07.02.000-01
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | ПС-60.07.03.000 | 1 | 1 | 1 | |||
| 2 | Трубопровід | ПС-60.07.04.000 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ПС-60.07.05.000 | 1 | 1 | 3 | |||
| 4 | Трубопровід | ПС-60.07.05.000-01 | 1 | 1 | 4 | |||
| 5 | Трубопровід | ПС-60.07.05.000-02 | 1 | 1 | 5 | |||
| 6 | Трубопровід | ПС-60.07.05.000-03 | 1 | 1 | 6 | |||
| 7 | Трубопровід | ПС-60.07.01.000 | 2 | 2 | 7 | |||
| 8 | Трубопровід | ПС-60.07.02.000 | 1 | 1 | 8 | |||
| 9 | Трубопровід | ПС-45.08.08.000 | 1 | 1 | 9 | |||
| 10 | Трубопровід | ПС-45.08.09.000 | 1 | 1 | 10 | |||
| 11 | Зворотний клапан | ПРТ-7А.08.02.000 | 2 | 2 | 11 | |||
| 12 | Кутник | ПС-30.07.22.000 | 1 | 1 | 12 | |||
| 13 | Плита | ПС-30.07.15.000 | 1 | 1 | 13 | |||
| 14 | Пульт управління | ПС-30.07.16.000 | 1 | 1 | 14 | |||
| 15 | Кутник з отвором для кріплення | ПС-30.07.18.000 | 2 | 2 | 15 | |||
| 16 | Кутник | ПС-30.07.20.000 | 4 | 4 | 16 | |||
| 17 | Гідроциліндр 3-50х28 | ПР22.00.000-02 | 6 | 6 | 17 | |||
| 18 | Гідроциліндр 3-50х28 | ПР22.00.000-02-03 | 2 | 2 | 18 | |||
| 19 | Кутник з гвинтовим кріпленням та гайкою | РЖТ12.07.000 | 2 | 2 | 19 | |||
| 20 | Кутник з гвинтовим кріпленням та гайкою | РЖТ12.07.000-01 | 12 | 12 | 20 | |||
| 21 | Кільце | 017-021-25-2-4 ГОСТ18829-73 | 2 | 2 | 21 | |||
| 22 | Армований рукав високого тиску ТУ РБ 700091832.014 | РВД.08.21.20.695 | 2 | 2 | 22 | |||
| 23 | Армований рукав високого тиску ТУ РБ 700091832.014 | РВД.08.21.20.845 | 6 | 6 | 23 | |||
| 24 | Армований рукав високого тиску ТУ РБ 700091832.014 | РВД.08.21.20.1045 | 4 | 4 | 24 | |||
| 25 | Армований рукав високого тиску ТУ РБ 700091832.014 | РВД.08.21.20.1445 | 2 | 2 | 25 | |||
| 26 | Армований рукав високого тиску ТУ РБ 700091832.014 | РВД.08.21.20.1245 | 2 | 2 | 26 | |||
| 27 | Армований рукав високого тиску ТУ РБ 700091832.014 | РВД.12.25.20.545 | 4 | 4 | 27 | |||
| 28 | Армований рукав високого тиску ТУ РБ 700091832.014 | РВД.12.25.20.2245 | 4 | 4 | 28 | |||
| 29 | Вкручуваний штуцер | Н036.04.003 | 2 | 2 | 29 | |||
| 30 | Трубопровід | ПС-60.07.02.000-01 | 1 | 1 | 30 |
