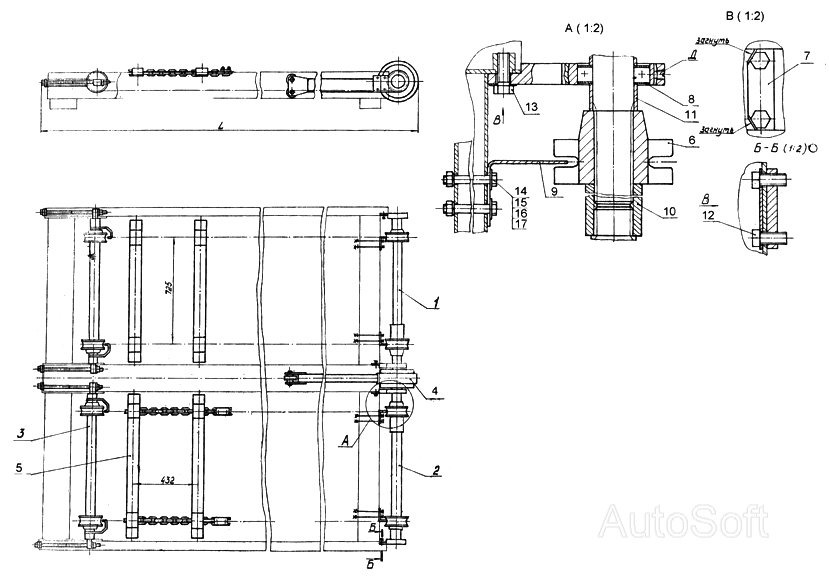

Механізм розвантаження
100%
Назва деталі
Ведучий вал
Заводський номер
ПС-45.01.02.010
Кількість на модель
1
№
1
Назва деталі
Ведучий вал
Заводський номер
ПС-45.01.02.010-01
Кількість на модель
1
№
2
Назва деталі
Ведений вал
Заводський номер
ПС-45.01.02.020
Кількість на модель
2
№
3
Назва деталі
Привід
Заводський номер
ПС-45.01.02.030-01
Кількість на модель
1
№
4
Назва деталі
Ланцюги з планками
Заводський номер
ПС-45.01.02.040-01
Кількість на модель
2
№
5
Назва деталі
Ведуча
Заводський номер
ПС-45.01.02.302
Кількість на модель
2
№
6
Назва деталі
Стопорна пластина
Заводський номер
ПС-45.01.02.401
Кількість на модель
4
№
7
Назва деталі
Захисна шайба
Заводський номер
ПС-45.01.02.402
Кількість на модель
2
№
8
Назва деталі
Чистик
Заводський номер
ПС-45.01.02.415
Кількість на модель
4
№
9
Назва деталі
Шліцьова втулка
Заводський номер
ПС-45.01.02.606
Кількість на модель
2
№
10
Назва деталі
Розпірна втулка
Заводський номер
ПС-45.01.02.801-01
Кількість на модель
2
№
11
Назва деталі
гвинт
Заводський номер
М16-6gх35.56.019
Кількість на модель
4
№
12
Назва деталі
гвинт
Заводський номер
М16-6gх45.56.019
Кількість на модель
4
№
13
Назва деталі
гвинт
Заводський номер
М10-6gх85.56.019
Кількість на модель
8
№
14
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
8
№
15
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
8
№
16
Назва деталі
Диск
Заводський номер
А.10.02.Ст3.пс.019
Кількість на модель
8
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ведучий вал | ПС-45.01.02.010 | 1 | 1 | 1 | |||
| 2 | Ведучий вал | ПС-45.01.02.010-01 | 1 | 1 | 2 | |||
| 3 | Ведений вал | ПС-45.01.02.020 | 2 | 2 | 3 | |||
| 4 | Привід | ПС-45.01.02.030-01 | 1 | 1 | 4 | |||
| 5 | Ланцюги з планками | ПС-45.01.02.040-01 | 2 | 2 | 5 | |||
| 6 | Ведуча | ПС-45.01.02.302 | 2 | 2 | 6 | |||
| 7 | Стопорна пластина | ПС-45.01.02.401 | 4 | 4 | 7 | |||
| 8 | Захисна шайба | ПС-45.01.02.402 | 2 | 2 | 8 | |||
| 9 | Чистик | ПС-45.01.02.415 | 4 | 4 | 9 | |||
| 10 | Шліцьова втулка | ПС-45.01.02.606 | 2 | 2 | 10 | |||
| 11 | Розпірна втулка | ПС-45.01.02.801-01 | 2 | 2 | 11 | |||
| 12 | гвинт | М16-6gх35.56.019 | 4 | 4 | 12 | |||
| 13 | гвинт | М16-6gх45.56.019 | 4 | 4 | 13 | |||
| 14 | гвинт | М10-6gх85.56.019 | 8 | 8 | 14 | |||
| 15 | Гайка | М10-6Н.6.019 | 8 | 8 | 15 | |||
| 16 | Шайба ГОСТ | 10.65Г.019 | 8 | 8 | 16 | |||
| 17 | Диск | А.10.02.Ст3.пс.019 | 8 | 8 | 17 |
