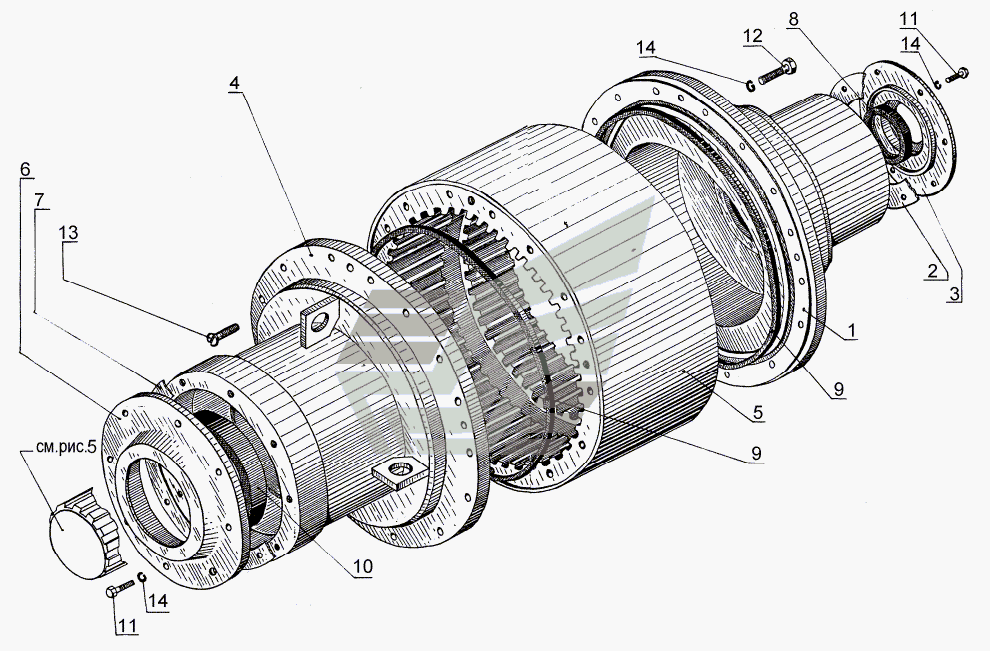

Корпус редуктора
100%
Назва деталі
Перехідник
Заводський номер
РСК-12.02.15.010
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
РСК-12.02.15.104
Кількість на модель
1
№
2
Назва деталі
Кришка
Заводський номер
РСК-12.02.15.107
Кількість на модель
1
№
3
Назва деталі
Корпус
Заводський номер
УСМ1-12.00.500
Кількість на модель
1
№
4
Назва деталі
Коронна шестерня
Заводський номер
УСМ-12.00.024
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
УСМ-12.00.031
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
УСМ-12.00.032
Кількість на модель
1
№
7
Назва деталі
Манжета
Заводський номер
1.2-45х65.3
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
325-335-58-2-3
Кількість на модель
2
№
9
Назва деталі
Манжета
Заводський номер
1.2-100х125-3
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
14
№
11
Назва деталі
гвинт
Заводський номер
М10х30
Кількість на модель
4
№
12
Назва деталі
Гвинт
Заводський номер
ВМ10х30
Кількість на модель
4
№
13
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
18
№
14
Назва деталі
Механізм приводу
Заводський номер
Механизм привода
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Перехідник | РСК-12.02.15.010 | 1 | 1 | 1 | |||
| 2 | Прокладка | РСК-12.02.15.104 | 1 | 1 | 2 | |||
| 3 | Кришка | РСК-12.02.15.107 | 1 | 1 | 3 | |||
| 4 | Корпус | УСМ1-12.00.500 | 1 | 1 | 4 | |||
| 5 | Коронна шестерня | УСМ-12.00.024 | 1 | 1 | 5 | |||
| 6 | Кришка | УСМ-12.00.031 | 1 | 1 | 6 | |||
| 7 | Прокладка | УСМ-12.00.032 | 1 | 1 | 7 | |||
| 8 | Манжета | 1.2-45х65.3 | 1 | 1 | 8 | |||
| 9 | Кільце | 325-335-58-2-3 | 2 | 2 | 9 | |||
| 10 | Манжета | 1.2-100х125-3 | 1 | 1 | 10 | |||
| 11 | гвинт | М10х25 | 14 | 14 | 11 | |||
| 12 | гвинт | М10х30 | 4 | 4 | 12 | |||
| 13 | Гвинт | ВМ10х30 | 4 | 4 | 13 | |||
| 14 | Шайба | 10.65Г | 18 | 18 | 14 | |||
| 15 | Механізм приводу | Механизм привода | 1 | 1 | 15 |
