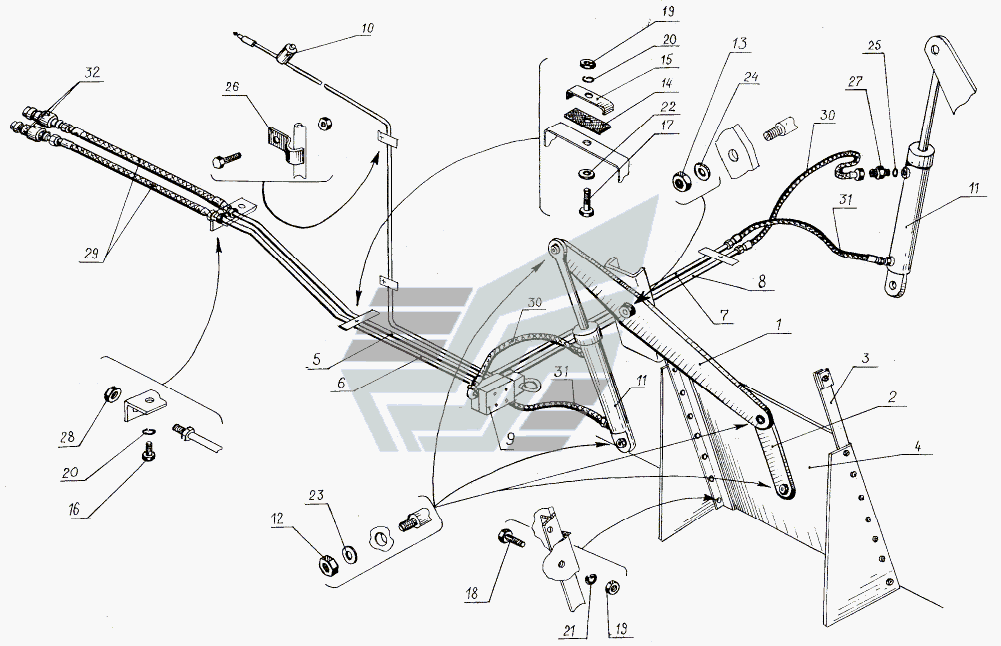

Гідропривід РСК-12.03.00.000
100%
Назва деталі
Коромисло
Заводський номер
РСК-12.03.01.000
Кількість на модель
2
№
1
Назва деталі
Тяга
Заводський номер
РСК-12.03.02.000
Кількість на модель
2
№
2
Назва деталі
Направляюча
Заводський номер
РСК-12.03.03.000
Кількість на модель
4
№
3
Назва деталі
Сибір
Заводський номер
РСК-12.03.04.000
Кількість на модель
2
№
4
Назва деталі
Трубопровід
Заводський номер
РСК-12.03.05.000
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
РСК-12.03.06.000
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
РСК-12.03.07.000
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
РСК-12.03.08.000
Кількість на модель
1
№
8
Назва деталі
Гідророзподільник
Заводський номер
РСК-12.03.12.000
Кількість на модель
1
№
9
Назва деталі
Пульт управління
Заводський номер
РСК-12.03.10.000
Кількість на модель
1
№
10
Назва деталі
Гідроциліндр 3х50х28, діаметр D = 50 мм, висота Н = 320 мм.
Заводський номер
ПР22.00.000-03
Кількість на модель
2
№
11
Назва деталі
Гайка
Заводський номер
650-29.01.012
Кількість на модель
8
№
12
Назва деталі
Гайка
Заводський номер
КДН04.613
Кількість на модель
2
№
13
Назва деталі
Прокладка
Заводський номер
РЖТ12.001
Кількість на модель
2
№
14
Назва деталі
Скоба
Заводський номер
РЖТ12.406
Кількість на модель
2
№
15
Назва деталі
гвинт
Заводський номер
М8х25
Кількість на модель
4
№
16
Назва деталі
гвинт
Заводський номер
М8х40
Кількість на модель
2
№
17
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
32
№
18
Назва деталі
Гайка
Заводський номер
М8
Кількість на модель
2
№
19
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
32
№
20
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
6
№
21
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
32
№
22
Назва деталі
Сферична мастильна головка
Заводський номер
А8
Кількість на модель
2
№
23
Назва деталі
Диск
Заводський номер
А16
Кількість на модель
4
№
24
Назва деталі
Диск
Заводський номер
А30
Кількість на модель
1
№
25
Назва деталі
Кільце
Заводський номер
017-021-25-2-4.
Кількість на модель
4
№
26
Назва деталі
Скоба
Заводський номер
1-12-Ц9хр
Кількість на модель
2
№
27
Назва деталі
Вкручуваний штуцер
Заводський номер
Н036.04.003
Кількість на модель
4
№
28
Назва деталі
Горіх
Заводський номер
Н036.23.022
Кількість на модель
2
№
29
Назва деталі
Шланг високого тиску
Заводський номер
Н036.83.120
Кількість на модель
2
№
30
Назва деталі
Рукав в/д
Заводський номер
Н036.83.080
Кількість на модель
2
№
31
Назва деталі
Шланг високого тиску
Заводський номер
Н036.83.050
Кількість на модель
2
№
32
Назва деталі
Роз'ємна муфта
Заводський номер
Н036.50.000
Кількість на модель
2
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коромисло | РСК-12.03.01.000 | 2 | 2 | 1 | |||
| 2 | Тяга | РСК-12.03.02.000 | 2 | 2 | 2 | |||
| 3 | Направляюча | РСК-12.03.03.000 | 4 | 4 | 3 | |||
| 4 | Сибір | РСК-12.03.04.000 | 2 | 2 | 4 | |||
| 5 | Трубопровід | РСК-12.03.05.000 | 1 | 1 | 5 | |||
| 6 | Трубопровід | РСК-12.03.06.000 | 1 | 1 | 6 | |||
| 7 | Трубопровід | РСК-12.03.07.000 | 1 | 1 | 7 | |||
| 8 | Трубопровід | РСК-12.03.08.000 | 1 | 1 | 8 | |||
| 9 | Гідророзподільник | РСК-12.03.12.000 | 1 | 1 | 9 | |||
| 10 | Пульт управління | РСК-12.03.10.000 | 1 | 1 | 10 | |||
| 11 | Гідроциліндр 3х50х28, діаметр D = 50 мм, висота Н = 320 мм. | ПР22.00.000-03 | 2 | 2 | 11 | |||
| 12 | Гайка | 650-29.01.012 | 8 | 8 | 12 | |||
| 13 | Гайка | КДН04.613 | 2 | 2 | 13 | |||
| 14 | Прокладка | РЖТ12.001 | 2 | 2 | 14 | |||
| 15 | Скоба | РЖТ12.406 | 2 | 2 | 15 | |||
| 16 | гвинт | М8х25 | 4 | 4 | 16 | |||
| 17 | гвинт | М8х40 | 2 | 2 | 17 | |||
| 18 | гвинт | М10х25 | 32 | 32 | 18 | |||
| 19 | Гайка | М8 | 2 | 2 | 19 | |||
| 20 | Гайка | М10 | 32 | 32 | 20 | |||
| 21 | Шайба | 8.65Г | 6 | 6 | 21 | |||
| 22 | Шайба | 10.65Г | 32 | 32 | 22 | |||
| 23 | Сферична мастильна головка | А8 | 2 | 2 | 23 | |||
| 24 | Диск | А16 | 4 | 4 | 24 | |||
| 25 | Диск | А30 | 1 | 1 | 25 | |||
| 26 | Кільце | 017-021-25-2-4. | 4 | 4 | 26 | |||
| 27 | Скоба | 1-12-Ц9хр | 2 | 2 | 27 | |||
| 28 | Вкручуваний штуцер | Н036.04.003 | 4 | 4 | 28 | |||
| 29 | Горіх | Н036.23.022 | 2 | 2 | 29 | |||
| 30 | Шланг високого тиску | Н036.83.120 | 2 | 2 | 30 | |||
| 31 | Рукав в/д | Н036.83.080 | 2 | 2 | 31 | |||
| 32 | Шланг високого тиску | Н036.83.050 | 2 | 2 | 32 | |||
| 33 | Роз'ємна муфта | Н036.50.000 | 2 | 2 | 33 |
