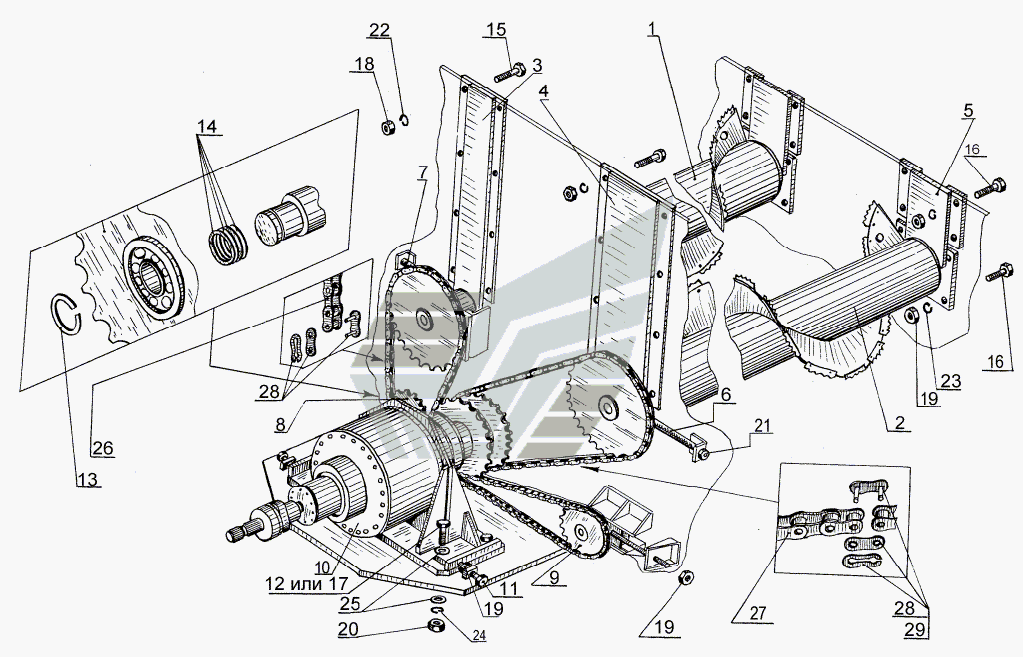

Змішувач з приводом РСК–12.26.00.000
100%
Назва деталі
Шнек
Заводський номер
РСК-12.02.01.000
Кількість на модель
1
№
1
Назва деталі
Шнек
Заводський номер
РСК-12.02.01.000-01
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
РСК-12.02.08.000
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
РСК-12.02.09.000
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
РСК-12.02.10.000
Кількість на модель
2
№
5
Назва деталі
Трубопровід
Заводський номер
РСК-12.02.11.000
Кількість на модель
1
№
6
Назва деталі
Зірочка-обвідна __NT__0__
Заводський номер
РСК-12.02.14.000
Кількість на модель
1
№
8
Назва деталі
Натяжний пристрій
Заводський номер
РСК-12.02.16.000
Кількість на модель
1
№
9
Назва деталі
Привід
Заводський номер
РСК-12.26.01.000
Кількість на модель
1
№
10
Назва деталі
Опорний болт
Заводський номер
РСК-12.26.02.000
Кількість на модель
4
№
11
Назва деталі
гвинт
Заводський номер
РСК-12.26.03.000
Кількість на модель
4
№
12
Назва деталі
Кільце
Заводський номер
ПР-11.00.401-06
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
РШУ-12.07.412-01
Кількість на модель
5
№
14
Назва деталі
гвинт
Заводський номер
М12х35
Кількість на модель
10
№
15
Назва деталі
гвинт
Заводський номер
М16х40
Кількість на модель
32
№
16
Назва деталі
гвинт
Заводський номер
М24х80
Кількість на модель
4
№
17
Назва деталі
Горіх
Заводський номер
М12
Кількість на модель
10
№
18
Назва деталі
Гайка
Заводський номер
М16
Кількість на модель
38
№
19
Назва деталі
Контргайка
Заводський номер
М24
Кількість на модель
4
№
20
Назва деталі
Гайка
Заводський номер
М18х15
Кількість на модель
2
№
21
Назва деталі
Шайба
Заводський номер
12.65Г
Кількість на модель
10
№
22
Назва деталі
Диск
Заводський номер
16.65Г
Кількість на модель
32
№
23
Назва деталі
Шайба ГОСТ
Заводський номер
24.65Г
Кількість на модель
4
№
24
Назва деталі
Диск
Заводський номер
С24
Кількість на модель
4
№
25
Назва деталі
Ланцюг
Заводський номер
ПР-50,8-227
Кількість на модель
1
№
26
Назва деталі
Ланка
Заводський номер
С-ПР-50,8-227
Кількість на модель
2
№
28
Назва деталі
Підрозділ
Заводський номер
П-ПР-50,8-227
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шнек | РСК-12.02.01.000 | 1 | 1 | 1 | |||
| 2 | Шнек | РСК-12.02.01.000-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн | РСК-12.02.08.000 | 1 | 1 | 3 | |||
| 4 | Кронштейн | РСК-12.02.09.000 | 1 | 1 | 4 | |||
| 5 | Кронштейн | РСК-12.02.10.000 | 2 | 2 | 5 | |||
| 6 | Трубопровід | РСК-12.02.11.000 | 1 | 1 | 6 | |||
| 8 | Зірочка-обвідна __NT__0__ | РСК-12.02.14.000 | 1 | 1 | 8 | |||
| 9 | Натяжний пристрій | РСК-12.02.16.000 | 1 | 1 | 9 | |||
| 10 | Привід | РСК-12.26.01.000 | 1 | 1 | 10 | |||
| 11 | Опорний болт | РСК-12.26.02.000 | 4 | 4 | 11 | |||
| 12 | гвинт | РСК-12.26.03.000 | 4 | 4 | 12 | |||
| 13 | Кільце | ПР-11.00.401-06 | 1 | 1 | 13 | |||
| 14 | Диск | РШУ-12.07.412-01 | 5 | 5 | 14 | |||
| 15 | гвинт | М12х35 | 10 | 10 | 15 | |||
| 16 | гвинт | М16х40 | 32 | 32 | 16 | |||
| 17 | гвинт | М24х80 | 4 | 4 | 17 | |||
| 18 | Горіх | М12 | 10 | 10 | 18 | |||
| 19 | Гайка | М16 | 38 | 38 | 19 | |||
| 20 | Контргайка | М24 | 4 | 4 | 20 | |||
| 21 | Гайка | М18х15 | 2 | 2 | 21 | |||
| 22 | Шайба | 12.65Г | 10 | 10 | 22 | |||
| 23 | Диск | 16.65Г | 32 | 32 | 23 | |||
| 24 | Шайба ГОСТ | 24.65Г | 4 | 4 | 24 | |||
| 25 | Диск | С24 | 4 | 4 | 25 | |||
| 26 | Ланцюг | ПР-50,8-227 | 1 | 1 | 26 | |||
| 28 | Ланка | С-ПР-50,8-227 | 2 | 2 | 28 | |||
| 29 | Підрозділ | П-ПР-50,8-227 | 1 | 1 | 29 |
