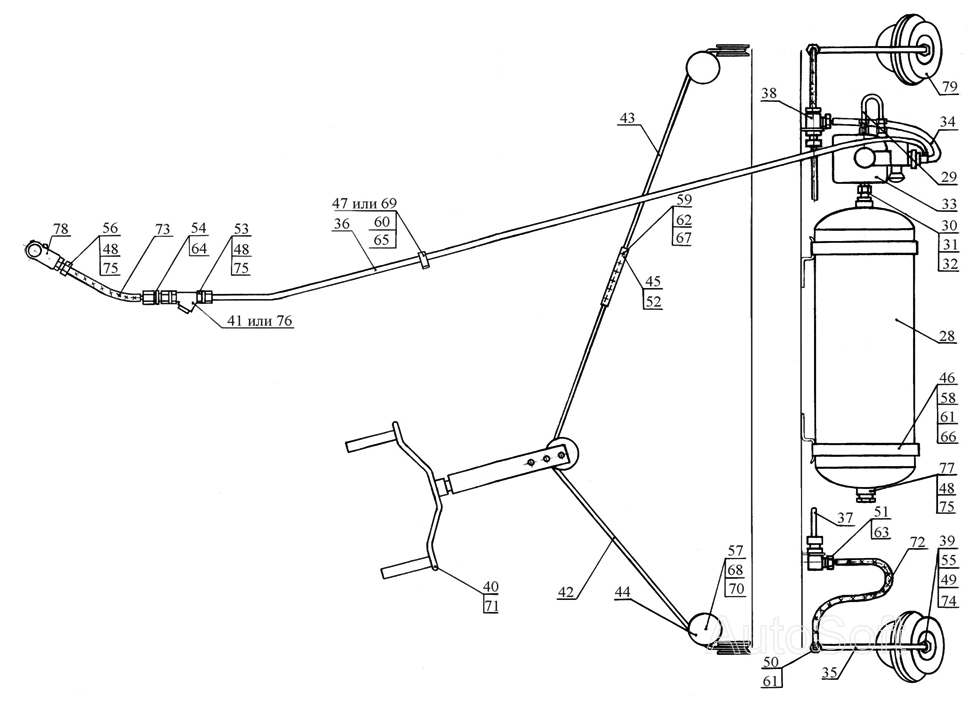

Гальмівна система ШТ-3000.04.00.000
100%
Назва деталі
Ресивер
Заводський номер
МЖТ-Ф-6.08.06.000
Кількість на модель
1
№
28
Назва деталі
Трубопровід
Заводський номер
МТТ-Ф-19.27.25.000
Кількість на модель
1
№
29
Назва деталі
Диск
Заводський номер
086 СТ-509
Кількість на модель
2
№
30
Назва деталі
Гайка
Заводський номер
М22х1,5-6Н.6.019 ГОСТ 5916-70
Кількість на модель
1
№
31
Назва деталі
Кільце
Заводський номер
020-025-30 ГОСТ 18829-73
Кількість на модель
2
№
32
Назва деталі
Повітророзподільник
Заводський номер
105.069.02.000-12 ТУ 23.7.086.013-90
Кількість на модель
№
33
Назва деталі
Трубопровід
Заводський номер
ШТ-3000.04.07.000
Кількість на модель
1
№
34
Назва деталі
Трубопровід
Заводський номер
ШТ-3000.04.02.000
Кількість на модель
2
№
35
Назва деталі
Трубопровід
Заводський номер
ШТ-3000.04.01.000
Кількість на модель
1
№
36
Назва деталі
Трубопровід
Заводський номер
ШТ-3000.04.06.000
Кількість на модель
1
№
37
Назва деталі
Перехідник
Заводський номер
ШТ-3000.04.00.604
Кількість на модель
1
№
38
Назва деталі
Вкручуваний кутник
Заводський номер
ПРТ-7.06.04.000
Кількість на модель
2
№
39
Назва деталі
Ручка ручного гальма
Заводський номер
ПРТ-10.30.030
Кількість на модель
1
№
40
Назва деталі
Магістральний фільтр
Заводський номер
12.351.1310
Кількість на модель
1
№
41
Назва деталі
Ремінець
Заводський номер
086СТ-13.000
Кількість на модель
1
№
42
Назва деталі
Строп l=1030
Заводський номер
086СТ-13.000-02
Кількість на модель
1
№
43
Назва деталі
Відеоролик
Заводський номер
ГУТ 03.104
Кількість на модель
7
№
44
Назва деталі
З'єднувальна планка
Заводський номер
ШТ-3000.04.00.401
Кількість на модель
2
№
45
Назва деталі
Драбина
Заводський номер
086-СТ00-00.501
Кількість на модель
2
№
46
Назва деталі
Скоба
Заводський номер
086-СТ00-00.505
Кількість на модель
3
№
47
Назва деталі
Диск
Заводський номер
086-СТ-509
Кількість на модель
11
№
48
Назва деталі
Диск
Заводський номер
086-СТ-509-01
Кількість на модель
2
№
49
Назва деталі
Штуцер
Заводський номер
ШТ-3000.04.00.601
Кількість на модель
2
№
50
Назва деталі
Кутник
Заводський номер
ШТ-3000.04.00.602
Кількість на модель
1
№
51
Назва деталі
Втулка
Заводський номер
ШТ-3000.04.00.603
Кількість на модель
2
№
52
Назва деталі
Штуцер
Заводський номер
086-СТ00-00.603
Кількість на модель
1
№
53
Назва деталі
Штуцер
Заводський номер
МТТ-Ф-19.27.00.603
Кількість на модель
1
№
54
Назва деталі
Гайка
Заводський номер
ПРТ-7.06.04.602
Кількість на модель
2
№
55
Назва деталі
Перехідник
Заводський номер
ПРТ-10.13.618
Кількість на модель
1
№
56
Назва деталі
Ось
Заводський номер
МЖТ 10.00.00.616-01
Кількість на модель
7
№
57
Назва деталі
гвинт
Заводський номер
М8-6gх50.58.019 ГОСТ 7798-70
Кількість на модель
2
№
58
Назва деталі
гвинт
Заводський номер
М12-6gх40.58.019 ГОСТ 7798-70
Кількість на модель
2
№
59
Назва деталі
Гайка
Заводський номер
М6-6Н.6.019 ГОСТ 5915-70
Кількість на модель
3
№
60
Назва деталі
Гайка
Заводський номер
М8-6Н.6.019 ГОСТ 5915-70
Кількість на модель
2
№
61
Назва деталі
Гайка
Заводський номер
М12-6Н.6.019 ГОСТ 5915-70
Кількість на модель
2
№
62
Назва деталі
Гайка
Заводський номер
М18х1,5-6Н.04.019 ГОСТ 5916-70
Кількість на модель
4
№
63
Назва деталі
Гайка
Заводський номер
М20х1,5-6Н.04.019 ГОСТ 5916-70
Кількість на модель
1
№
64
Назва деталі
Шайба
Заводський номер
6.65Г.05 ГОСТ 6402-70
Кількість на модель
3
№
65
Назва деталі
Диск
Заводський номер
8.65Г.05 ГОСТ 6402-70
Кількість на модель
2
№
66
Назва деталі
Шайба
Заводський номер
12.65Г.05 ГОСТ 6402-70
Кількість на модель
2
№
67
Назва деталі
Диск
Заводський номер
С12.02.Ст3.019
Кількість на модель
21
№
68
Назва деталі
Скоба
Заводський номер
1-12 2,5х30 ОСТ 105-328-77
Кількість на модель
3
№
69
Назва деталі
Шплінт
Заводський номер
3,2х20.019 ГОСТ 397-79
Кількість на модель
9
№
70
Назва деталі
Штифт
Заводський номер
16m6х45 ГОСТ 3128-70
Кількість на модель
1
№
71
Назва деталі
Гальмівний шланг l=700
Заводський номер
105.069.41.000 У1 ТУ 23.7.086-025-91
Кількість на модель
2
№
72
Назва деталі
Гальмівний шланг l=1500
Заводський номер
105.069.46.000-01 ТУ 23.7.086-025-91
Кількість на модель
1
№
73
Назва деталі
Кільце
Заводський номер
013-016-19-2-2 ГОСТ 18829-73
Кількість на модель
2
№
74
Назва деталі
Кільце
Заводський номер
020-025-30-2-4 ГОСТ 18829-73
Кількість на модель
11
№
75
Назва деталі
Магістральний фільтр
Заводський номер
105.069.04.000 ТУ 23.7.086-014-90
Кількість на модель
1
№
76
Назва деталі
Клапан контрольного виходу
Заводський номер
105.069.05.000 ТУ 23.7.086-015-90
Кількість на модель
1
№
77
Назва деталі
З'єднувальна головка
Заводський номер
В 105.069.51.000 ТУ 23.118.343-93
Кількість на модель
1
№
78
Назва деталі
Гальмівна камера
Заводський номер
100.351.9010-01
Кількість на модель
2
№
79
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 28 | Ресивер | МЖТ-Ф-6.08.06.000 | 1 | 1 | 28 | |||
| 29 | Трубопровід | МТТ-Ф-19.27.25.000 | 1 | 1 | 29 | |||
| 30 | Диск | 086 СТ-509 | 2 | 2 | 30 | |||
| 31 | Гайка | М22х1,5-6Н.6.019 ГОСТ 5916-70 | 1 | 1 | 31 | |||
| 32 | Кільце | 020-025-30 ГОСТ 18829-73 | 2 | 2 | 32 | |||
| 33 | Повітророзподільник | 105.069.02.000-12 ТУ 23.7.086.013-90 | 33 | |||||
| 34 | Трубопровід | ШТ-3000.04.07.000 | 1 | 1 | 34 | |||
| 35 | Трубопровід | ШТ-3000.04.02.000 | 2 | 2 | 35 | |||
| 36 | Трубопровід | ШТ-3000.04.01.000 | 1 | 1 | 36 | |||
| 37 | Трубопровід | ШТ-3000.04.06.000 | 1 | 1 | 37 | |||
| 38 | Перехідник | ШТ-3000.04.00.604 | 1 | 1 | 38 | |||
| 39 | Вкручуваний кутник | ПРТ-7.06.04.000 | 2 | 2 | 39 | |||
| 40 | Ручка ручного гальма | ПРТ-10.30.030 | 1 | 1 | 40 | |||
| 41 | Магістральний фільтр | 12.351.1310 | 1 | 1 | 41 | |||
| 42 | Ремінець | 086СТ-13.000 | 1 | 1 | 42 | |||
| 43 | Строп l=1030 | 086СТ-13.000-02 | 1 | 1 | 43 | |||
| 44 | Відеоролик | ГУТ 03.104 | 7 | 7 | 44 | |||
| 45 | З'єднувальна планка | ШТ-3000.04.00.401 | 2 | 2 | 45 | |||
| 46 | Драбина | 086-СТ00-00.501 | 2 | 2 | 46 | |||
| 47 | Скоба | 086-СТ00-00.505 | 3 | 3 | 47 | |||
| 48 | Диск | 086-СТ-509 | 11 | 11 | 48 | |||
| 49 | Диск | 086-СТ-509-01 | 2 | 2 | 49 | |||
| 50 | Штуцер | ШТ-3000.04.00.601 | 2 | 2 | 50 | |||
| 51 | Кутник | ШТ-3000.04.00.602 | 1 | 1 | 51 | |||
| 52 | Втулка | ШТ-3000.04.00.603 | 2 | 2 | 52 | |||
| 53 | Штуцер | 086-СТ00-00.603 | 1 | 1 | 53 | |||
| 54 | Штуцер | МТТ-Ф-19.27.00.603 | 1 | 1 | 54 | |||
| 55 | Гайка | ПРТ-7.06.04.602 | 2 | 2 | 55 | |||
| 56 | Перехідник | ПРТ-10.13.618 | 1 | 1 | 56 | |||
| 57 | Ось | МЖТ 10.00.00.616-01 | 7 | 7 | 57 | |||
| 58 | гвинт | М8-6gх50.58.019 ГОСТ 7798-70 | 2 | 2 | 58 | |||
| 59 | гвинт | М12-6gх40.58.019 ГОСТ 7798-70 | 2 | 2 | 59 | |||
| 60 | Гайка | М6-6Н.6.019 ГОСТ 5915-70 | 3 | 3 | 60 | |||
| 61 | Гайка | М8-6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 61 | |||
| 62 | Гайка | М12-6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 62 | |||
| 63 | Гайка | М18х1,5-6Н.04.019 ГОСТ 5916-70 | 4 | 4 | 63 | |||
| 64 | Гайка | М20х1,5-6Н.04.019 ГОСТ 5916-70 | 1 | 1 | 64 | |||
| 65 | Шайба | 6.65Г.05 ГОСТ 6402-70 | 3 | 3 | 65 | |||
| 66 | Диск | 8.65Г.05 ГОСТ 6402-70 | 2 | 2 | 66 | |||
| 67 | Шайба | 12.65Г.05 ГОСТ 6402-70 | 2 | 2 | 67 | |||
| 68 | Диск | С12.02.Ст3.019 | 21 | 21 | 68 | |||
| 69 | Скоба | 1-12 2,5х30 ОСТ 105-328-77 | 3 | 3 | 69 | |||
| 70 | Шплінт | 3,2х20.019 ГОСТ 397-79 | 9 | 9 | 70 | |||
| 71 | Штифт | 16m6х45 ГОСТ 3128-70 | 1 | 1 | 71 | |||
| 72 | Гальмівний шланг l=700 | 105.069.41.000 У1 ТУ 23.7.086-025-91 | 2 | 2 | 72 | |||
| 73 | Гальмівний шланг l=1500 | 105.069.46.000-01 ТУ 23.7.086-025-91 | 1 | 1 | 73 | |||
| 74 | Кільце | 013-016-19-2-2 ГОСТ 18829-73 | 2 | 2 | 74 | |||
| 75 | Кільце | 020-025-30-2-4 ГОСТ 18829-73 | 11 | 11 | 75 | |||
| 76 | Магістральний фільтр | 105.069.04.000 ТУ 23.7.086-014-90 | 1 | 1 | 76 | |||
| 77 | Клапан контрольного виходу | 105.069.05.000 ТУ 23.7.086-015-90 | 1 | 1 | 77 | |||
| 78 | З'єднувальна головка | В 105.069.51.000 ТУ 23.118.343-93 | 1 | 1 | 78 | |||
| 79 | Гальмівна камера | 100.351.9010-01 | 2 | 2 | 79 |
