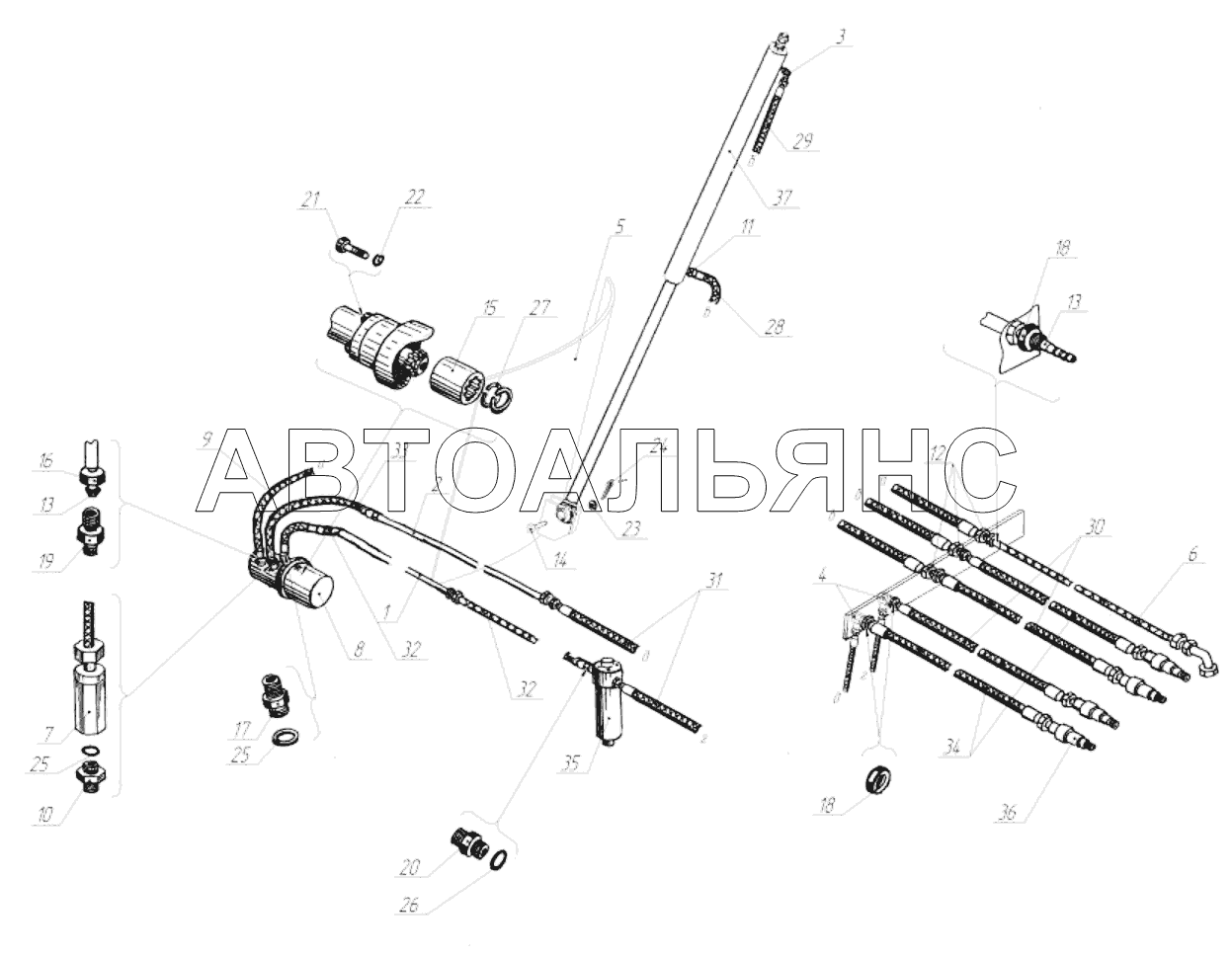

Гідросистема (ІСРВ-12.06.00.000)
100%
Назва деталі
Гідросистема
Заводський номер
ИСРВ-12.06.00.000
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
ИСРВ-12.06.01.000
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
ИСРВ-12.06.02.000
Кількість на модель
1
№
2
Назва деталі
Кутник з отвором для кріплення
Заводський номер
ИСРВ-12.06.07.000
Кількість на модель
1
№
3
Назва деталі
Кутник
Заводський номер
ИСРВ-12.06.08.000
Кількість на модель
2
№
4
Назва деталі
Сибір
Заводський номер
ИСРВ-12.11.00.000
Кількість на модель
1
№
5
Назва деталі
Дренажний трубопровід
Заводський номер
КР-10.08.05.000-01
Кількість на модель
1
№
6
Назва деталі
Зворотний клапан
Заводський номер
ПРТ-7А.08.02.000
Кількість на модель
1
№
7
Назва деталі
Привід транспортера
Заводський номер
РСК-12.05.01.000
Кількість на модель
1
№
8
Назва деталі
Шланг
Заводський номер
ИСРВ-12.06.00.602
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
ИСРВ-12.06.00.603
Кількість на модель
1
№
10
Назва деталі
Врізний штуцер
Заводський номер
ИСРВ-12.06.00.605
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
ИСРВ-12.06.00.607
Кількість на модель
5
№
12
Назва деталі
Штуцер
Заводський номер
КР-10.08.13.602
Кількість на модель
3
№
13
Назва деталі
Ось
Заводський номер
МЖТ-10.00.616-17
Кількість на модель
2
№
14
Назва деталі
Муфта
Заводський номер
РСК-12.05.00.603
Кількість на модель
1
№
15
Назва деталі
Гайка
Заводський номер
Н036.01.002
Кількість на модель
3
№
16
Назва деталі
Врізний штуцер
Заводський номер
Н036.01.003
Кількість на модель
1
№
17
Назва деталі
Горіх
Заводський номер
Н036.23.022
Кількість на модель
8
№
18
Назва деталі
Штуцер
Заводський номер
ПРЛ-1,5.27.00.015-01
Кількість на модель
1
№
19
Назва деталі
Врізний штуцер
Заводський номер
ПРТ-7А.08.00.601
Кількість на модель
2
№
20
Назва деталі
гвинт
Заводський номер
М12х35
Кількість на модель
4
№
21
Назва деталі
Диск
Заводський номер
12.65
Кількість на модель
4
№
22
Назва деталі
Диск
Заводський номер
А24
Кількість на модель
2
№
23
Назва деталі
Шплінт
Заводський номер
6,3х40
Кількість на модель
2
№
24
Назва деталі
Кільце
Заводський номер
017-021-25-2-4
Кількість на модель
2
№
25
Назва деталі
Кільце
Заводський номер
024-029-30-2-2
Кількість на модель
2
№
26
Назва деталі
Кільце
Заводський номер
А54
Кількість на модель
2
№
27
Назва деталі
Шланг високого тиску
Заводський номер
РВД08.21.20.545
Кількість на модель
1
№
28
Назва деталі
Армований рукав високого тиску
Заводський номер
РВД08.21.20.845
Кількість на модель
1
№
29
Назва деталі
Армований рукав високого тиску
Заводський номер
РВД08.21.20.2245
Кількість на модель
2
№
30
Назва деталі
Шланг високого тиску
Заводський номер
РВД12.25.20.545
Кількість на модель
2
№
31
Назва деталі
Шланг високого тиску
Заводський номер
РВД12.25.20.645
Кількість на модель
2
№
32
Назва деталі
Шланг високого тиску
Заводський номер
РВД12.25.20.695
Кількість на модель
1
№
33
Назва деталі
Шланг високого тиску
Заводський номер
РВД12.21.20.2245
Кількість на модель
2
№
34
Назва деталі
Фільтр
Заводський номер
ФГИ20/3-10МВ
Кількість на модель
1
№
35
Назва деталі
Запірний пристрій
Заводський номер
УЗО36.50БМ-03
Кількість на модель
4
№
36
Назва деталі
Гідроциліндр
Заводський номер
КГЦ35-03
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема | ИСРВ-12.06.00.000 | |||||||
| 1 | Трубопровід | ИСРВ-12.06.01.000 | 1 | 1 | 1 | |||
| 2 | Трубопровід | ИСРВ-12.06.02.000 | 1 | 1 | 2 | |||
| 3 | Кутник з отвором для кріплення | ИСРВ-12.06.07.000 | 1 | 1 | 3 | |||
| 4 | Кутник | ИСРВ-12.06.08.000 | 2 | 2 | 4 | |||
| 5 | Сибір | ИСРВ-12.11.00.000 | 1 | 1 | 5 | |||
| 6 | Дренажний трубопровід | КР-10.08.05.000-01 | 1 | 1 | 6 | |||
| 7 | Зворотний клапан | ПРТ-7А.08.02.000 | 1 | 1 | 7 | |||
| 8 | Привід транспортера | РСК-12.05.01.000 | 1 | 1 | 8 | |||
| 9 | Шланг | ИСРВ-12.06.00.602 | 1 | 1 | 9 | |||
| 10 | Штуцер | ИСРВ-12.06.00.603 | 1 | 1 | 10 | |||
| 11 | Врізний штуцер | ИСРВ-12.06.00.605 | 1 | 1 | 11 | |||
| 12 | Штуцер | ИСРВ-12.06.00.607 | 5 | 5 | 12 | |||
| 13 | Штуцер | КР-10.08.13.602 | 3 | 3 | 13 | |||
| 14 | Ось | МЖТ-10.00.616-17 | 2 | 2 | 14 | |||
| 15 | Муфта | РСК-12.05.00.603 | 1 | 1 | 15 | |||
| 16 | Гайка | Н036.01.002 | 3 | 3 | 16 | |||
| 17 | Врізний штуцер | Н036.01.003 | 1 | 1 | 17 | |||
| 18 | Горіх | Н036.23.022 | 8 | 8 | 18 | |||
| 19 | Штуцер | ПРЛ-1,5.27.00.015-01 | 1 | 1 | 19 | |||
| 20 | Врізний штуцер | ПРТ-7А.08.00.601 | 2 | 2 | 20 | |||
| 21 | гвинт | М12х35 | 4 | 4 | 21 | |||
| 22 | Диск | 12.65 | 4 | 4 | 22 | |||
| 23 | Диск | А24 | 2 | 2 | 23 | |||
| 24 | Шплінт | 6,3х40 | 2 | 2 | 24 | |||
| 25 | Кільце | 017-021-25-2-4 | 2 | 2 | 25 | |||
| 26 | Кільце | 024-029-30-2-2 | 2 | 2 | 26 | |||
| 27 | Кільце | А54 | 2 | 2 | 27 | |||
| 28 | Шланг високого тиску | РВД08.21.20.545 | 1 | 1 | 28 | |||
| 29 | Армований рукав високого тиску | РВД08.21.20.845 | 1 | 1 | 29 | |||
| 30 | Армований рукав високого тиску | РВД08.21.20.2245 | 2 | 2 | 30 | |||
| 31 | Шланг високого тиску | РВД12.25.20.545 | 2 | 2 | 31 | |||
| 32 | Шланг високого тиску | РВД12.25.20.645 | 2 | 2 | 32 | |||
| 33 | Шланг високого тиску | РВД12.25.20.695 | 1 | 1 | 33 | |||
| 34 | Шланг високого тиску | РВД12.21.20.2245 | 2 | 2 | 34 | |||
| 35 | Фільтр | ФГИ20/3-10МВ | 1 | 1 | 35 | |||
| 36 | Запірний пристрій | УЗО36.50БМ-03 | 4 | 4 | 36 | |||
| 37 | Гідроциліндр | КГЦ35-03 | 1 | 1 | 37 |
