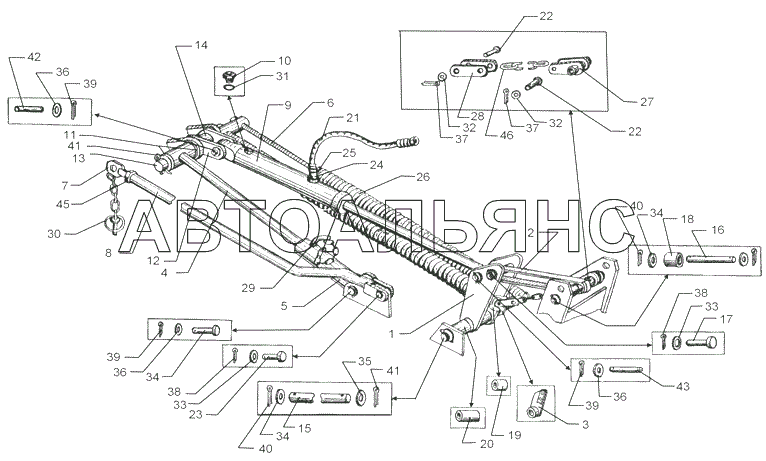

РН-2, 1А.28.000 Механізм підйому
100%
Назва деталі
Важіль
Заводський номер
КРН-2, 1А.28.010
Кількість на модель
1
№
1
Назва деталі
Тяга
Заводський номер
КРН-2, 1А.28.030
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
КРН-2, 1 А.28.080
Кількість на модель
1
№
3
Назва деталі
Верхня труба
Заводський номер
КРН-2, 1А.28.150
Кількість на модель
1
№
4
Назва деталі
Нижня труба
Заводський номер
КРН-2, 1А,28.160
Кількість на модель
1
№
5
Назва деталі
Натяжний болт
Заводський номер
КДН 24.000
Кількість на модель
2
№
6
Назва деталі
Наконечник
Заводський номер
КРН-2, 1А.28.180
Кількість на модель
1
№
7
Назва деталі
Труба тяги
Заводський номер
КРН-2, 1А.28.220
Кількість на модель
1
№
8
Назва деталі
Гідроциліндр 50х28-320
Заводський номер
ПР-22.00.000-03
Кількість на модель
1
№
9
Назва деталі
Виносний циліндровий сапун
Заводський номер
РЖУ 05.300
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
Н 129.00.419-01
Кількість на модель
2
№
11
Назва деталі
Ушко
Заводський номер
КРН-2, 1А.28.406
Кількість на модель
2
№
12
Назва деталі
Ось
Заводський номер
КРН-2, 1А.28.603
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
КПС-5.16.801-02
Кількість на модель
1
№
14
Назва деталі
Ось
Заводський номер
КРН-2, 1А.28.607
Кількість на модель
1
№
15
Назва деталі
Ось
Заводський номер
КРН-2, 1А.28.614
Кількість на модель
1
№
16
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-15
Кількість на модель
1
№
17
Назва деталі
Втулка
Заводський номер
КРН-2, 1А.28.806
Кількість на модель
1
№
18
Назва деталі
Розпірна втулка
Заводський номер
КДН 00.401
Кількість на модель
1
№
19
Назва деталі
Розпірна втулка
Заводський номер
КРН-2, 1А.28.819
Кількість на модель
1
№
20
Назва деталі
Армований рукав високого тиску ТУРБ700091832.014-2003
Заводський номер
РВД 12.25.20.1845
Кількість на модель
1
№
21
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-01
Кількість на модель
2
№
22
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-22
Кількість на модель
1
№
23
Назва деталі
Кутник з гвинтовим кріпленням та гайкою
Заводський номер
РЖТ 12.07.000
Кількість на модель
1
№
24
Назва деталі
Затискач пружини підйому
Заводський номер
КРН-2, 1А.28.101А
Кількість на модель
2
№
25
Назва деталі
Підйомна пружина
Заводський номер
КРН-2, 1А.28.605А
Кількість на модель
2
№
26
Назва деталі
Скоба
Заводський номер
КРН-2, 1А.28.110
Кількість на модель
1
№
27
Назва деталі
Щока
Заводський номер
КРН-2, 1А.28.421
Кількість на модель
2
№
28
Назва деталі
Опора
Заводський номер
ПХ 05.01.617
Кількість на модель
1
№
29
Назва деталі
Кільце
Заводський номер
КОД 27.604
Кількість на модель
1
№
30
Назва деталі
Кільце
Заводський номер
017-021-25-2-4
Кількість на модель
1
№
31
Назва деталі
Сидіння пасажира
Заводський номер
12
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
20
Кількість на модель
2
№
33
Назва деталі
Диск
Заводський номер
30
Кількість на модель
3
№
34
Назва деталі
Диск
Заводський номер
36
Кількість на модель
1
№
35
Назва деталі
Диск
Заводський номер
25
Кількість на модель
6
№
36
Назва деталі
Шплінт
Заводський номер
3,2х20
Кількість на модель
2
№
37
Назва деталі
Шплінт
Заводський номер
5х32
Кількість на модель
2
№
38
Назва деталі
Шплінт
Заводський номер
6,3х32
Кількість на модель
6
№
39
Назва деталі
Шплінт
Заводський номер
6,3х45
Кількість на модель
3
№
40
Назва деталі
Шплінт
Заводський номер
8х56
Кількість на модель
2
№
41
Назва деталі
Ось
Заводський номер
2-25 h 11x75
Кількість на модель
1
№
42
Назва деталі
Ось
Заводський номер
2-25 h 11х90
Кількість на модель
1
№
43
Назва деталі
Ось
Заводський номер
2-25 h 11х130
Кількість на модель
1
№
44
Назва деталі
Рим- болт
Заводський номер
М20
Кількість на модель
1
№
45
Назва деталі
Ланцюг п=6 ланок
Заводський номер
4-8х42
Кількість на модель
1
№
46
Назва деталі
Ланцюг
Заводський номер
Цепь
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Важіль | КРН-2, 1А.28.010 | 1 | 1 | 1 | |||
| 2 | Тяга | КРН-2, 1А.28.030 | 1 | 1 | 2 | |||
| 3 | Кронштейн | КРН-2, 1 А.28.080 | 1 | 1 | 3 | |||
| 4 | Верхня труба | КРН-2, 1А.28.150 | 1 | 1 | 4 | |||
| 5 | Нижня труба | КРН-2, 1А,28.160 | 1 | 1 | 5 | |||
| 6 | Натяжний болт | КДН 24.000 | 2 | 2 | 6 | |||
| 7 | Наконечник | КРН-2, 1А.28.180 | 1 | 1 | 7 | |||
| 8 | Труба тяги | КРН-2, 1А.28.220 | 1 | 1 | 8 | |||
| 9 | Гідроциліндр 50х28-320 | ПР-22.00.000-03 | 1 | 1 | 9 | |||
| 10 | Виносний циліндровий сапун | РЖУ 05.300 | 1 | 1 | 10 | |||
| 11 | Прокладка | Н 129.00.419-01 | 2 | 2 | 11 | |||
| 12 | Ушко | КРН-2, 1А.28.406 | 2 | 2 | 12 | |||
| 13 | Ось | КРН-2, 1А.28.603 | 1 | 1 | 13 | |||
| 14 | Втулка | КПС-5.16.801-02 | 1 | 1 | 14 | |||
| 15 | Ось | КРН-2, 1А.28.607 | 1 | 1 | 15 | |||
| 16 | Ось | КРН-2, 1А.28.614 | 1 | 1 | 16 | |||
| 17 | Ось | МЖТ-10.00.00.616-15 | 1 | 1 | 17 | |||
| 18 | Втулка | КРН-2, 1А.28.806 | 1 | 1 | 18 | |||
| 19 | Розпірна втулка | КДН 00.401 | 1 | 1 | 19 | |||
| 20 | Розпірна втулка | КРН-2, 1А.28.819 | 1 | 1 | 20 | |||
| 21 | Армований рукав високого тиску ТУРБ700091832.014-2003 | РВД 12.25.20.1845 | 1 | 1 | 21 | |||
| 22 | Ось | МЖТ-10.00.00.616-01 | 2 | 2 | 22 | |||
| 23 | Ось | МЖТ-10.00.00.616-22 | 1 | 1 | 23 | |||
| 24 | Кутник з гвинтовим кріпленням та гайкою | РЖТ 12.07.000 | 1 | 1 | 24 | |||
| 25 | Затискач пружини підйому | КРН-2, 1А.28.101А | 2 | 2 | 25 | |||
| 26 | Підйомна пружина | КРН-2, 1А.28.605А | 2 | 2 | 26 | |||
| 27 | Скоба | КРН-2, 1А.28.110 | 1 | 1 | 27 | |||
| 28 | Щока | КРН-2, 1А.28.421 | 2 | 2 | 28 | |||
| 29 | Опора | ПХ 05.01.617 | 1 | 1 | 29 | |||
| 30 | Кільце | КОД 27.604 | 1 | 1 | 30 | |||
| 31 | Кільце | 017-021-25-2-4 | 1 | 1 | 31 | |||
| 32 | Сидіння пасажира | 12 | 2 | 2 | 32 | |||
| 33 | Диск | 20 | 2 | 2 | 33 | |||
| 34 | Диск | 30 | 3 | 3 | 34 | |||
| 35 | Диск | 36 | 1 | 1 | 35 | |||
| 36 | Диск | 25 | 6 | 6 | 36 | |||
| 37 | Шплінт | 3,2х20 | 2 | 2 | 37 | |||
| 38 | Шплінт | 5х32 | 2 | 2 | 38 | |||
| 39 | Шплінт | 6,3х32 | 6 | 6 | 39 | |||
| 40 | Шплінт | 6,3х45 | 3 | 3 | 40 | |||
| 41 | Шплінт | 8х56 | 2 | 2 | 41 | |||
| 42 | Ось | 2-25 h 11x75 | 1 | 1 | 42 | |||
| 43 | Ось | 2-25 h 11х90 | 1 | 1 | 43 | |||
| 44 | Ось | 2-25 h 11х130 | 1 | 1 | 44 | |||
| 45 | Рим- болт | М20 | 1 | 1 | 45 | |||
| 46 | Ланцюг п=6 ланок | 4-8х42 | 1 | 1 | 46 | |||
| 47 | Ланцюг | Цепь | 1 | 1 | 47 |
