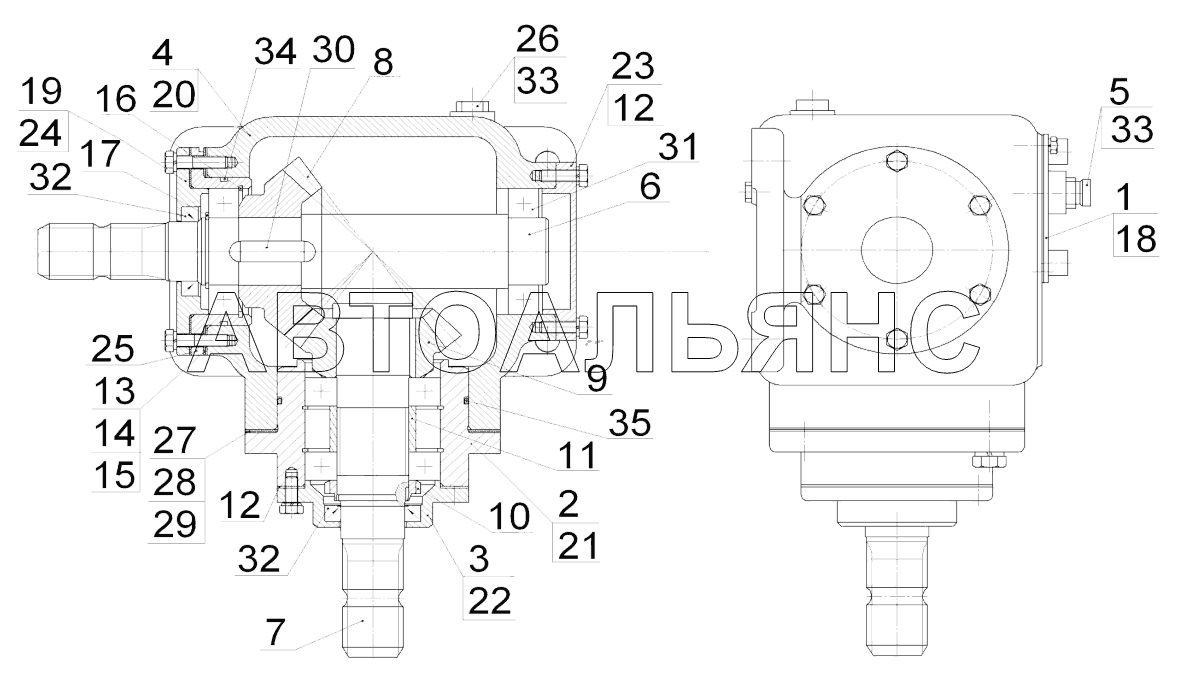

KDP-310.01.02.300 – Редуктор
100%
Назва деталі
Редуктор __NT__0__
Заводський номер
КДП-310.01.02.300
Кількість на модель
№
Назва деталі
Кришка
Заводський номер
ПРЛ-1,5.05.20.010
Кількість на модель
1
№
1
Назва деталі
Склянка
Заводський номер
ПРЛ-1,5.05.20.020
Кількість на модель
1
№
2
Назва деталі
Кришка наскрізна
Заводський номер
ПРЛ-1,5.05.20.030
Кількість на модель
1
№
3
Назва деталі
Корпус редуктора
Заводський номер
ПРЛ-1,5.05.20.040
Кількість на модель
1
№
4
Назва деталі
Показник рівня масла
Заводський номер
ПРЛ-1,5.05.20.050
Кількість на модель
1
№
5
Назва деталі
Ведучий вал
Заводський номер
КДП-310.01.02.604
Кількість на модель
1
№
6
Назва деталі
Ведений вал
Заводський номер
КДП-310.01.02.605
Кількість на модель
1
№
7
Назва деталі
Колесо
Заводський номер
КДП-310.01.02.607
Кількість на модель
1
№
8
Назва деталі
Шестерня
Заводський номер
КДП-310.01.02.608
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
ГР-700.20.00.606
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
ГР-700.20.00.801
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
КП-310.02.01.001
Кількість на модель
2
№
12
Назва деталі
Регулювальна прокладка
Заводський номер
КП-310.02.01.401
Кількість на модель
6
№
13
Назва деталі
Регулювальна прокладка
Заводський номер
КП-310.02.01.401-01
Кількість на модель
6
№
14
Назва деталі
Регулювальна прокладка
Заводський номер
КП-310.02.01.401-02
Кількість на модель
6
№
15
Назва деталі
Кільце
Заводський номер
ПР07.00.431 - 02
Кількість на модель
3
№
16
Назва деталі
Кільце
Заводський номер
ПР11.00.401 – 02
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
ПРЛ-1,5.05.20.001
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
ПРЛ-1,5.05.20.003
Кількість на модель
1
№
19
Назва деталі
Корпус редуктора
Заводський номер
ПРЛ-1,5.05.20.101
Кількість на модель
1
№
20
Назва деталі
Склянка
Заводський номер
ПРЛ-1,5.05.20.102
Кількість на модель
1
№
21
Назва деталі
Кришка наскрізна
Заводський номер
ПРЛ-1,5.05.20.103
Кількість на модель
1
№
22
Назва деталі
Глуха кришка
Заводський номер
ПРЛ-1,5.05.20.401
Кількість на модель
1
№
23
Назва деталі
Кришка наскрізна
Заводський номер
ПРЛ-1,5.05.20.604
Кількість на модель
1
№
24
Назва деталі
Склянка
Заводський номер
ПРЛ-1,5.05.20.605
Кількість на модель
1
№
25
Назва деталі
Затор
Заводський номер
РУ 03.00.205
Кількість на модель
2
№
26
Назва деталі
Регулювальна прокладка
Заводський номер
РУ 03.00.208
Кількість на модель
10
№
27
Назва деталі
Регулювальна прокладка
Заводський номер
РУ 03.00.208-01
Кількість на модель
10
№
28
Назва деталі
Регулювальна прокладка
Заводський номер
РУ 03.00.208-02
Кількість на модель
10
№
29
Назва деталі
шпонка
Заводський номер
Шпонка 2-14х9х40
Кількість на модель
2
№
30
Назва деталі
Подшипник
Заводський номер
Подшипник 80209
Кількість на модель
4
№
31
Назва деталі
Манжета
Заводський номер
Манжета 1.1-40х60
Кількість на модель
2
№
32
Назва деталі
Кільце
Заводський номер
013-016-19-2-4
Кількість на модель
3
№
33
Назва деталі
Кільце
Заводський номер
94-100-36-2-4
Кількість на модель
1
№
34
Назва деталі
Кільце
Заводський номер
114-120-36-2-4
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор __NT__0__ | КДП-310.01.02.300 | |||||||
| 1 | Кришка | ПРЛ-1,5.05.20.010 | 1 | 1 | 1 | |||
| 2 | Склянка | ПРЛ-1,5.05.20.020 | 1 | 1 | 2 | |||
| 3 | Кришка наскрізна | ПРЛ-1,5.05.20.030 | 1 | 1 | 3 | |||
| 4 | Корпус редуктора | ПРЛ-1,5.05.20.040 | 1 | 1 | 4 | |||
| 5 | Показник рівня масла | ПРЛ-1,5.05.20.050 | 1 | 1 | 5 | |||
| 6 | Ведучий вал | КДП-310.01.02.604 | 1 | 1 | 6 | |||
| 7 | Ведений вал | КДП-310.01.02.605 | 1 | 1 | 7 | |||
| 8 | Колесо | КДП-310.01.02.607 | 1 | 1 | 8 | |||
| 9 | Шестерня | КДП-310.01.02.608 | 1 | 1 | 9 | |||
| 10 | Гайка | ГР-700.20.00.606 | 1 | 1 | 10 | |||
| 11 | Втулка | ГР-700.20.00.801 | 1 | 1 | 11 | |||
| 12 | Прокладка | КП-310.02.01.001 | 2 | 2 | 12 | |||
| 13 | Регулювальна прокладка | КП-310.02.01.401 | 6 | 6 | 13 | |||
| 14 | Регулювальна прокладка | КП-310.02.01.401-01 | 6 | 6 | 14 | |||
| 15 | Регулювальна прокладка | КП-310.02.01.401-02 | 6 | 6 | 15 | |||
| 16 | Кільце | ПР07.00.431 - 02 | 3 | 3 | 16 | |||
| 17 | Кільце | ПР11.00.401 – 02 | 1 | 1 | 17 | |||
| 18 | Прокладка | ПРЛ-1,5.05.20.001 | 1 | 1 | 18 | |||
| 19 | Прокладка | ПРЛ-1,5.05.20.003 | 1 | 1 | 19 | |||
| 20 | Корпус редуктора | ПРЛ-1,5.05.20.101 | 1 | 1 | 20 | |||
| 21 | Склянка | ПРЛ-1,5.05.20.102 | 1 | 1 | 21 | |||
| 22 | Кришка наскрізна | ПРЛ-1,5.05.20.103 | 1 | 1 | 22 | |||
| 23 | Глуха кришка | ПРЛ-1,5.05.20.401 | 1 | 1 | 23 | |||
| 24 | Кришка наскрізна | ПРЛ-1,5.05.20.604 | 1 | 1 | 24 | |||
| 25 | Склянка | ПРЛ-1,5.05.20.605 | 1 | 1 | 25 | |||
| 26 | Затор | РУ 03.00.205 | 2 | 2 | 26 | |||
| 27 | Регулювальна прокладка | РУ 03.00.208 | 10 | 10 | 27 | |||
| 28 | Регулювальна прокладка | РУ 03.00.208-01 | 10 | 10 | 28 | |||
| 29 | Регулювальна прокладка | РУ 03.00.208-02 | 10 | 10 | 29 | |||
| 30 | шпонка | Шпонка 2-14х9х40 | 2 | 2 | 30 | |||
| 31 | Подшипник | Подшипник 80209 | 4 | 4 | 31 | |||
| 32 | Манжета | Манжета 1.1-40х60 | 2 | 2 | 32 | |||
| 33 | Кільце | 013-016-19-2-4 | 3 | 3 | 33 | |||
| 34 | Кільце | 94-100-36-2-4 | 1 | 1 | 34 | |||
| 35 | Кільце | 114-120-36-2-4 | 1 | 1 | 35 |
