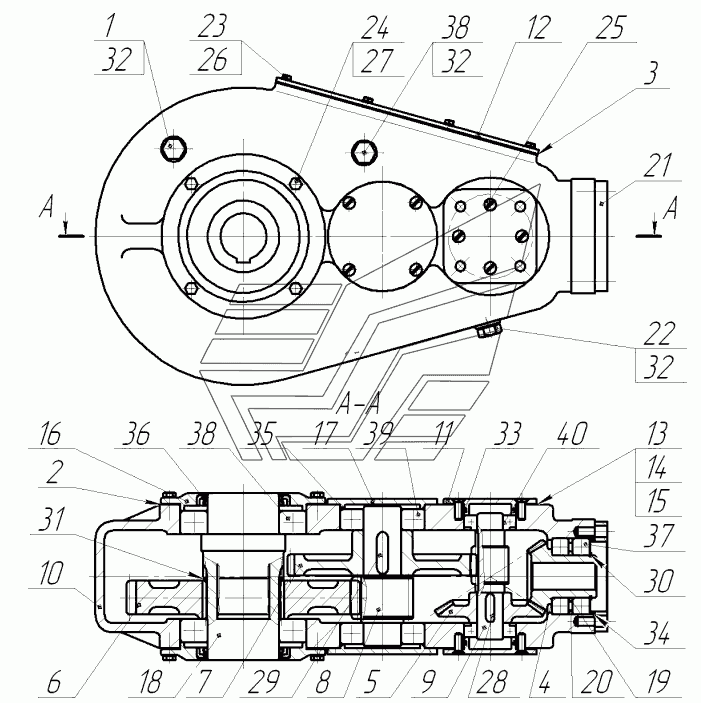

Редуктор (МТУ-13.16.05.000)
100%
Назва деталі
Мило
Заводський номер
РУ-03.01.000
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
МТУ-13.16.05.003
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
МТУ-13.16.05.004
Кількість на модель
1
№
3
Назва деталі
Колесо
Заводський номер
МТУ-13.16.05.301
Кількість на модель
1
№
4
Назва деталі
Колесо
Заводський номер
МТУ-13.16.05.302
Кількість на модель
1
№
5
Назва деталі
Зубчасте колесо
Заводський номер
МТУ-13.16.05.303
Кількість на модель
1
№
6
Назва деталі
Зубчасте колесо
Заводський номер
МТУ-13.16.05.304
Кількість на модель
1
№
7
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
МТУ-13.16.05.305
Кількість на модель
1
№
8
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
МТУ-13.16.05.306
Кількість на модель
1
№
9
Назва деталі
Корпус редуктора
Заводський номер
МТУ-13.16.05.308
Кількість на модель
1
№
10
Назва деталі
Кришка
Заводський номер
МТУ-13.16.05.401
Кількість на модель
2
№
11
Назва деталі
Кришка
Заводський номер
МТУ-13.16.05.402
Кількість на модель
1
№
12
Назва деталі
Регулювальна прокладка
Заводський номер
МТУ-13.16.05.403
Кількість на модель
10
№
13
Назва деталі
Регулювальна прокладка
Заводський номер
МТУ-13.16.05.403-01
Кількість на модель
10
№
14
Назва деталі
Регулювальна прокладка
Заводський номер
МТУ-13.16.05.403-02
Кількість на модель
10
№
15
Назва деталі
Кришка
Заводський номер
МТУ-13.16.05.404
Кількість на модель
2
№
16
Назва деталі
Кришка
Заводський номер
МТУ-13.16.05.405
Кількість на модель
2
№
17
Назва деталі
Вал
Заводський номер
МТУ-13.16.05.601
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
МТУ-13.16.05.801
Кількість на модель
1
№
19
Назва деталі
Кільце
Заводський номер
МТУ-13.16.05.802
Кількість на модель
1
№
20
Назва деталі
Склянка
Заводський номер
МТУ-13.16.05.804
Кількість на модель
1
№
21
Назва деталі
Затор
Заводський номер
РУ-03.00.205
Кількість на модель
2
№
22
Назва деталі
Болт M6-6gx16.56.019
Заводський номер
БолтМ6-6gx16.56.019
Кількість на модель
8
№
23
Назва деталі
Болт M8-6gx22.56.019
Заводський номер
БолтМ8-6gx22.56.019
Кількість на модель
8
№
24
Назва деталі
Гвинт ВМ8-6g
Заводський номер
ВинтВМ8-6g25.56.019
Кількість на модель
16
№
25
Назва деталі
Диск 6.65G.019
Заводський номер
Шайба6.65Г.019
Кількість на модель
8
№
26
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба8.65Г.019
Кількість на модель
8
№
27
Назва деталі
Шпонка 2-10х8х25
Заводський номер
Шпонка2-10х8х25
Кількість на модель
1
№
28
Назва деталі
Шпонка 2-14х9х36
Заводський номер
Шпонка2-14х9х36
Кількість на модель
2
№
29
Назва деталі
Кільце А50
Заводський номер
КольцоА50
Кількість на модель
1
№
30
Назва деталі
Кільце А95
Заводський номер
КольцоА95
Кількість на модель
1
№
31
Назва деталі
Кільце
Заводський номер
Кольцо013-016-19-2-2
Кількість на модель
3
№
32
Назва деталі
Кільце
Заводський номер
Кольцо056-062-36-2-2
Кількість на модель
2
№
33
Назва деталі
Кільце
Заводський номер
Кольцо085-090-25-2-2
Кількість на модель
1
№
34
Назва деталі
Кільце- - -
Заводський номер
Кольцо098-102-25-2-2
Кількість на модель
2
№
35
Назва деталі
Манжета 1-85х110-1
Заводський номер
Манжета1-85х110-1
Кількість на модель
2
№
36
Назва деталі
Підшипник
Заводський номер
Подшипник210
Кількість на модель
2
№
37
Назва деталі
Подшипник
Заводський номер
Подшипник217
Кількість на модель
2
№
38
Назва деталі
Подшипник
Заводський номер
Подшипник309
Кількість на модель
2
№
39
Назва деталі
Подшипник А
Заводський номер
Подшипник7206А
Кількість на модель
2
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Мило | РУ-03.01.000 | 1 | 1 | 1 | |||
| 2 | Прокладка | МТУ-13.16.05.003 | 2 | 2 | 2 | |||
| 3 | Прокладка | МТУ-13.16.05.004 | 1 | 1 | 3 | |||
| 4 | Колесо | МТУ-13.16.05.301 | 1 | 1 | 4 | |||
| 5 | Колесо | МТУ-13.16.05.302 | 1 | 1 | 5 | |||
| 6 | Зубчасте колесо | МТУ-13.16.05.303 | 1 | 1 | 6 | |||
| 7 | Зубчасте колесо | МТУ-13.16.05.304 | 1 | 1 | 7 | |||
| 8 | Вал-шестерня __NT__0__ | МТУ-13.16.05.305 | 1 | 1 | 8 | |||
| 9 | Вал-шестерня __NT__0__ | МТУ-13.16.05.306 | 1 | 1 | 9 | |||
| 10 | Корпус редуктора | МТУ-13.16.05.308 | 1 | 1 | 10 | |||
| 11 | Кришка | МТУ-13.16.05.401 | 2 | 2 | 11 | |||
| 12 | Кришка | МТУ-13.16.05.402 | 1 | 1 | 12 | |||
| 13 | Регулювальна прокладка | МТУ-13.16.05.403 | 10 | 10 | 13 | |||
| 14 | Регулювальна прокладка | МТУ-13.16.05.403-01 | 10 | 10 | 14 | |||
| 15 | Регулювальна прокладка | МТУ-13.16.05.403-02 | 10 | 10 | 15 | |||
| 16 | Кришка | МТУ-13.16.05.404 | 2 | 2 | 16 | |||
| 17 | Кришка | МТУ-13.16.05.405 | 2 | 2 | 17 | |||
| 18 | Вал | МТУ-13.16.05.601 | 1 | 1 | 18 | |||
| 19 | Кільце | МТУ-13.16.05.801 | 1 | 1 | 19 | |||
| 20 | Кільце | МТУ-13.16.05.802 | 1 | 1 | 20 | |||
| 21 | Склянка | МТУ-13.16.05.804 | 1 | 1 | 21 | |||
| 22 | Затор | РУ-03.00.205 | 2 | 2 | 22 | |||
| 23 | Болт M6-6gx16.56.019 | БолтМ6-6gx16.56.019 | 8 | 8 | 23 | |||
| 24 | Болт M8-6gx22.56.019 | БолтМ8-6gx22.56.019 | 8 | 8 | 24 | |||
| 25 | Гвинт ВМ8-6g | ВинтВМ8-6g25.56.019 | 16 | 16 | 25 | |||
| 26 | Диск 6.65G.019 | Шайба6.65Г.019 | 8 | 8 | 26 | |||
| 27 | Диск __NT__0__G.__NT__1__ | Шайба8.65Г.019 | 8 | 8 | 27 | |||
| 28 | Шпонка 2-10х8х25 | Шпонка2-10х8х25 | 1 | 1 | 28 | |||
| 29 | Шпонка 2-14х9х36 | Шпонка2-14х9х36 | 2 | 2 | 29 | |||
| 30 | Кільце А50 | КольцоА50 | 1 | 1 | 30 | |||
| 31 | Кільце А95 | КольцоА95 | 1 | 1 | 31 | |||
| 32 | Кільце | Кольцо013-016-19-2-2 | 3 | 3 | 32 | |||
| 33 | Кільце | Кольцо056-062-36-2-2 | 2 | 2 | 33 | |||
| 34 | Кільце | Кольцо085-090-25-2-2 | 1 | 1 | 34 | |||
| 35 | Кільце- - - | Кольцо098-102-25-2-2 | 2 | 2 | 35 | |||
| 36 | Манжета 1-85х110-1 | Манжета1-85х110-1 | 2 | 2 | 36 | |||
| 37 | Підшипник | Подшипник210 | 2 | 2 | 37 | |||
| 38 | Подшипник | Подшипник217 | 2 | 2 | 38 | |||
| 39 | Подшипник | Подшипник309 | 2 | 2 | 39 | |||
| 40 | Подшипник А | Подшипник7206А | 2 | 2 | 40 |
