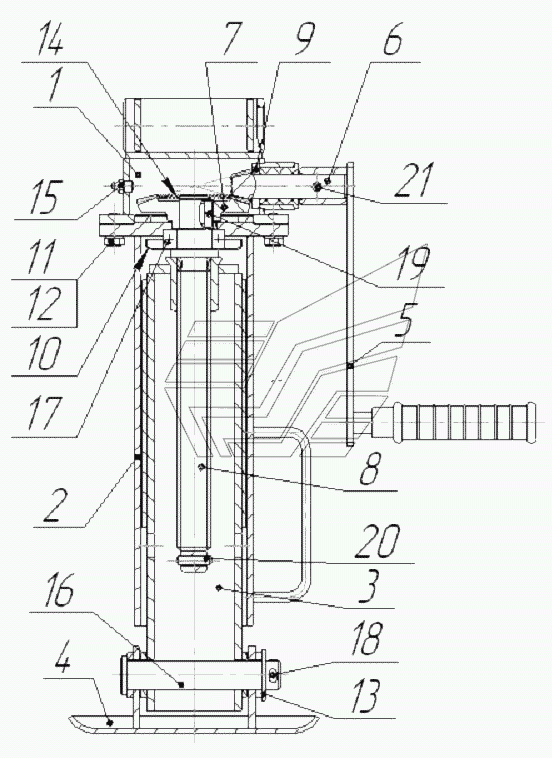

Регульована опора (МТУ-15.30.00.000)
100%
Назва деталі
Корпус
Заводський номер
МТУ-15.30.01.000
Кількість на модель
1
№
1
Назва деталі
Опора
Заводський номер
МТУ-15.30.02.000
Кількість на модель
1
№
2
Назва деталі
Стійка
Заводський номер
МТУ-15.30.03.000
Кількість на модель
1
№
3
Назва деталі
П'ята
Заводський номер
МТУ-15.30.04.000
Кількість на модель
1
№
4
Назва деталі
Рукоятка
Заводський номер
МТУ-15.30.05.000
Кількість на модель
1
№
5
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
МТУ-15.30.00.601
Кількість на модель
1
№
6
Назва деталі
Колесо
Заводський номер
МТУ-15.30.00.602
Кількість на модель
1
№
7
Назва деталі
Гвинт
Заводський номер
МТУ-15.30.00.603
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
МТУ-15.30.00.801
Кількість на модель
1
№
9
Назва деталі
Щиток
Заводський номер
650-29.01.011
Кількість на модель
1
№
10
Назва деталі
Болт M10-6gх30.56.019
Заводський номер
БолтМ10-6gх30.56.019
Кількість на модель
6
№
11
Назва деталі
Диск 10.65G.019
Заводський номер
Шайба10.65Г.019
Кількість на модель
6
№
12
Назва деталі
Диск A.24.02.S3.019
Заводський номер
ШайбаА.24.02.Ст3.019
Кількість на модель
6
№
13
Назва деталі
Кільце А25.Хім.окс.прм
Заводський номер
КольцоА25.Хим.окс.прм
Кількість на модель
1
№
14
Назва деталі
Маслянка 1.2.Ц6
Заводський номер
Масленка1.2.Ц6
Кількість на модель
1
№
15
Назва деталі
Ось 6-25h11х130.35.Ц9хр
Заводський номер
Ось6-25h11х130.35.Ц9хр
Кількість на модель
1
№
16
Назва деталі
Підшипник ГОСТ
Заводський номер
8206
Кількість на модель
1
№
17
Назва деталі
Шплінт 6,3х32.019
Заводський номер
Шплинт6,3х32.019
Кількість на модель
1
№
18
Назва деталі
Шпонка 2-8х7х22
Заводський номер
Шпонка2-8х7х22
Кількість на модель
1
№
19
Назва деталі
Штифт А.8х30.65Г
Заводський номер
ШтифтА.8х30.65Г
Кількість на модель
1
№
20
Назва деталі
Штифт А.8х40.60С2
Заводський номер
ШтифтА.8х40.60С2
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | МТУ-15.30.01.000 | 1 | 1 | 1 | |||
| 2 | Опора | МТУ-15.30.02.000 | 1 | 1 | 2 | |||
| 3 | Стійка | МТУ-15.30.03.000 | 1 | 1 | 3 | |||
| 4 | П'ята | МТУ-15.30.04.000 | 1 | 1 | 4 | |||
| 5 | Рукоятка | МТУ-15.30.05.000 | 1 | 1 | 5 | |||
| 6 | Вал-шестерня __NT__0__ | МТУ-15.30.00.601 | 1 | 1 | 6 | |||
| 7 | Колесо | МТУ-15.30.00.602 | 1 | 1 | 7 | |||
| 8 | Гвинт | МТУ-15.30.00.603 | 1 | 1 | 8 | |||
| 9 | Кільце | МТУ-15.30.00.801 | 1 | 1 | 9 | |||
| 10 | Щиток | 650-29.01.011 | 1 | 1 | 10 | |||
| 11 | Болт M10-6gх30.56.019 | БолтМ10-6gх30.56.019 | 6 | 6 | 11 | |||
| 12 | Диск 10.65G.019 | Шайба10.65Г.019 | 6 | 6 | 12 | |||
| 13 | Диск A.24.02.S3.019 | ШайбаА.24.02.Ст3.019 | 6 | 6 | 13 | |||
| 14 | Кільце А25.Хім.окс.прм | КольцоА25.Хим.окс.прм | 1 | 1 | 14 | |||
| 15 | Маслянка 1.2.Ц6 | Масленка1.2.Ц6 | 1 | 1 | 15 | |||
| 16 | Ось 6-25h11х130.35.Ц9хр | Ось6-25h11х130.35.Ц9хр | 1 | 1 | 16 | |||
| 17 | Підшипник ГОСТ | 8206 | 1 | 1 | 17 | |||
| 18 | Шплінт 6,3х32.019 | Шплинт6,3х32.019 | 1 | 1 | 18 | |||
| 19 | Шпонка 2-8х7х22 | Шпонка2-8х7х22 | 1 | 1 | 19 | |||
| 20 | Штифт А.8х30.65Г | ШтифтА.8х30.65Г | 1 | 1 | 20 | |||
| 21 | Штифт А.8х40.60С2 | ШтифтА.8х40.60С2 | 1 | 1 | 21 |
