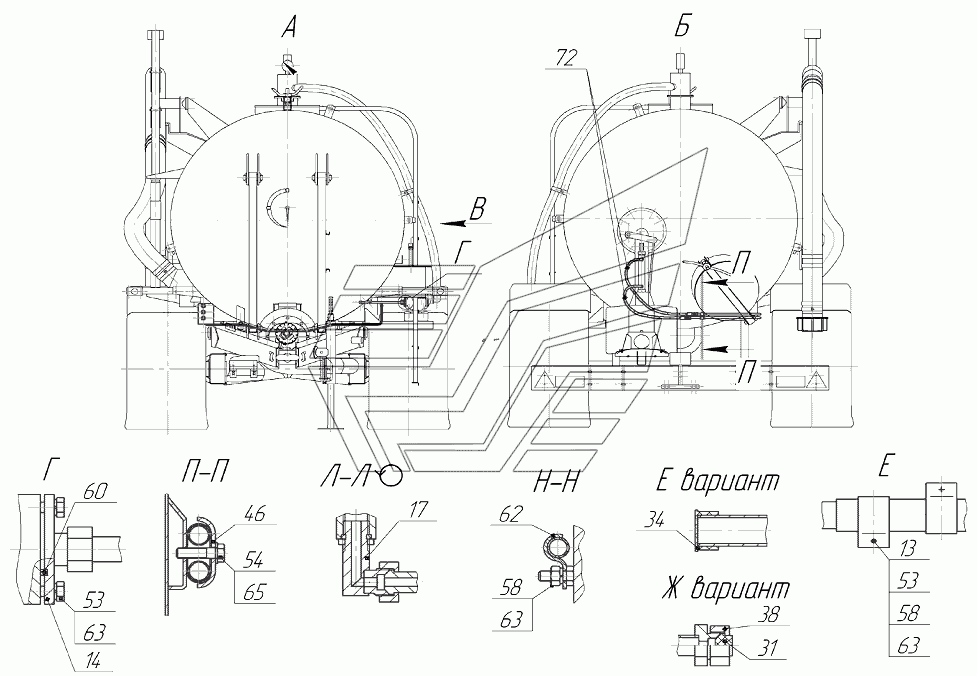

Гідравлічна система МЖУ-16.40.00.000
100%
Назва деталі
Трубопровід
Заводський номер
МЖУ-16.40.01.000
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
МЖУ-16.40.02.000
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
МЖУ-16.40.03.000
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
МЖУ-16.40.04.000
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
МЖУ-16.40.05.000
Кількість на модель
1
№
6
Назва деталі
Зливний трубопровід
Заводський номер
МЖУ-16.44.00.000
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
МЖТ-Ф-11.74.00.000
Кількість на модель
1
№
11
Назва деталі
Хомут
Заводський номер
МЖТ-16.25.00.000
Кількість на модель
4
№
13
Назва деталі
Перехідник
Заводський номер
МЖТ-16.42.00.000
Кількість на модель
1
№
14
Назва деталі
Кутник з гвинтовим кріпленням та гайкою
Заводський номер
РЖТ-12.07.000
Кількість на модель
3
№
16
Назва деталі
Кутник з гвинтовим кріпленням та гайкою
Заводський номер
РЖТ-12.07.000-01
Кількість на модель
2
№
17
Назва деталі
Шланг
Заводський номер
МЖУ-16.40.00.003
Кількість на модель
1
№
22
Назва деталі
Заглушка
Заводський номер
МЖТ-10.00.00.016
Кількість на модель
1
№
31
Назва деталі
Заглушка
Заводський номер
МЖТ-16.00.00.009
Кількість на модель
1
№
34
Назва деталі
Накидна гайка
Заводський номер
Н036.01.005
Кількість на модель
1
№
38
Назва деталі
Штуцер
Заводський номер
Н036.02.002
Кількість на модель
3
№
39
Назва деталі
Перехідний штуцер
Заводський номер
Н036.03.002
Кількість на модель
1
№
40
Назва деталі
Скоба
Заводський номер
РЖТ12.406
Кількість на модель
6
№
46
Назва деталі
Заглушка
Заводський номер
РЖТ-42.00.001
Кількість на модель
3
№
47
Назва деталі
Болт M8-6gx20.56.019
Заводський номер
БолтМ8-6gx20.56.019
Кількість на модель
12
№
53
Назва деталі
Болт M8-6gx25.56.019
Заводський номер
БолтМ8-6gx25.56.019
Кількість на модель
1
№
54
Назва деталі
Болт M8-6gx40.56.019
Заводський номер
БолтМ8-6gx40.56.019
Кількість на модель
5
№
55
Назва деталі
Гайка
Заводський номер
ГайкаМ8-6Н.6.019
Кількість на модель
10
№
58
Назва деталі
Гайка
Заводський номер
ГайкаМ20х1,5-6Н.04.019
Кількість на модель
3
№
59
Назва деталі
Кільце
Заводський номер
Кольцо036-041-30-2-4
Кількість на модель
2
№
60
Назва деталі
Скоба
Заводський номер
СкобаI-16
Кількість на модель
1
№
62
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба8.65Г.019
Кількість на модель
18
№
63
Назва деталі
Диск A8.02.St3.019
Заводський номер
ШайбаА8.02.Ст3.019
Кількість на модель
6
№
65
Назва деталі
Шланг високого тиску
Заводський номер
РВД08.21.20.545
Кількість на модель
5
№
69
Назва деталі
Шланг високого тиску
Заводський номер
РВД08.21.20.745
Кількість на модель
1
№
70
Назва деталі
Шланг високого тиску
Заводський номер
РВД08.21.20.1445
Кількість на модель
2
№
72
Назва деталі
Шланг високого тиску
Заводський номер
РВД08.21.20.2045
Кількість на модель
3
№
73
Назва деталі
Шланг високого тиску
Заводський номер
РВД12.25.20.545
Кількість на модель
1
№
74
Назва деталі
Шланг високого тиску I I -16 армований
Заводський номер
Н036.85.270
Кількість на модель
1
№
75
Назва деталі
Запірний пристрій
Заводський номер
УЗ036.50БМ-03
Кількість на модель
4
№
76
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Трубопровід | МЖУ-16.40.01.000 | 1 | 1 | 2 | |||
| 3 | Трубопровід | МЖУ-16.40.02.000 | 1 | 1 | 3 | |||
| 4 | Трубопровід | МЖУ-16.40.03.000 | 1 | 1 | 4 | |||
| 5 | Трубопровід | МЖУ-16.40.04.000 | 1 | 1 | 5 | |||
| 6 | Трубопровід | МЖУ-16.40.05.000 | 1 | 1 | 6 | |||
| 10 | Зливний трубопровід | МЖУ-16.44.00.000 | 1 | 1 | 10 | |||
| 11 | Трубопровід | МЖТ-Ф-11.74.00.000 | 1 | 1 | 11 | |||
| 13 | Хомут | МЖТ-16.25.00.000 | 4 | 4 | 13 | |||
| 14 | Перехідник | МЖТ-16.42.00.000 | 1 | 1 | 14 | |||
| 16 | Кутник з гвинтовим кріпленням та гайкою | РЖТ-12.07.000 | 3 | 3 | 16 | |||
| 17 | Кутник з гвинтовим кріпленням та гайкою | РЖТ-12.07.000-01 | 2 | 2 | 17 | |||
| 22 | Шланг | МЖУ-16.40.00.003 | 1 | 1 | 22 | |||
| 31 | Заглушка | МЖТ-10.00.00.016 | 1 | 1 | 31 | |||
| 34 | Заглушка | МЖТ-16.00.00.009 | 1 | 1 | 34 | |||
| 38 | Накидна гайка | Н036.01.005 | 1 | 1 | 38 | |||
| 39 | Штуцер | Н036.02.002 | 3 | 3 | 39 | |||
| 40 | Перехідний штуцер | Н036.03.002 | 1 | 1 | 40 | |||
| 46 | Скоба | РЖТ12.406 | 6 | 6 | 46 | |||
| 47 | Заглушка | РЖТ-42.00.001 | 3 | 3 | 47 | |||
| 53 | Болт M8-6gx20.56.019 | БолтМ8-6gx20.56.019 | 12 | 12 | 53 | |||
| 54 | Болт M8-6gx25.56.019 | БолтМ8-6gx25.56.019 | 1 | 1 | 54 | |||
| 55 | Болт M8-6gx40.56.019 | БолтМ8-6gx40.56.019 | 5 | 5 | 55 | |||
| 58 | Гайка | ГайкаМ8-6Н.6.019 | 10 | 10 | 58 | |||
| 59 | Гайка | ГайкаМ20х1,5-6Н.04.019 | 3 | 3 | 59 | |||
| 60 | Кільце | Кольцо036-041-30-2-4 | 2 | 2 | 60 | |||
| 62 | Скоба | СкобаI-16 | 1 | 1 | 62 | |||
| 63 | Диск __NT__0__G.__NT__1__ | Шайба8.65Г.019 | 18 | 18 | 63 | |||
| 65 | Диск A8.02.St3.019 | ШайбаА8.02.Ст3.019 | 6 | 6 | 65 | |||
| 69 | Шланг високого тиску | РВД08.21.20.545 | 5 | 5 | 69 | |||
| 70 | Шланг високого тиску | РВД08.21.20.745 | 1 | 1 | 70 | |||
| 72 | Шланг високого тиску | РВД08.21.20.1445 | 2 | 2 | 72 | |||
| 73 | Шланг високого тиску | РВД08.21.20.2045 | 3 | 3 | 73 | |||
| 74 | Шланг високого тиску | РВД12.25.20.545 | 1 | 1 | 74 | |||
| 75 | Шланг високого тиску I I -16 армований | Н036.85.270 | 1 | 1 | 75 | |||
| 76 | Запірний пристрій | УЗ036.50БМ-03 | 4 | 4 | 76 |
