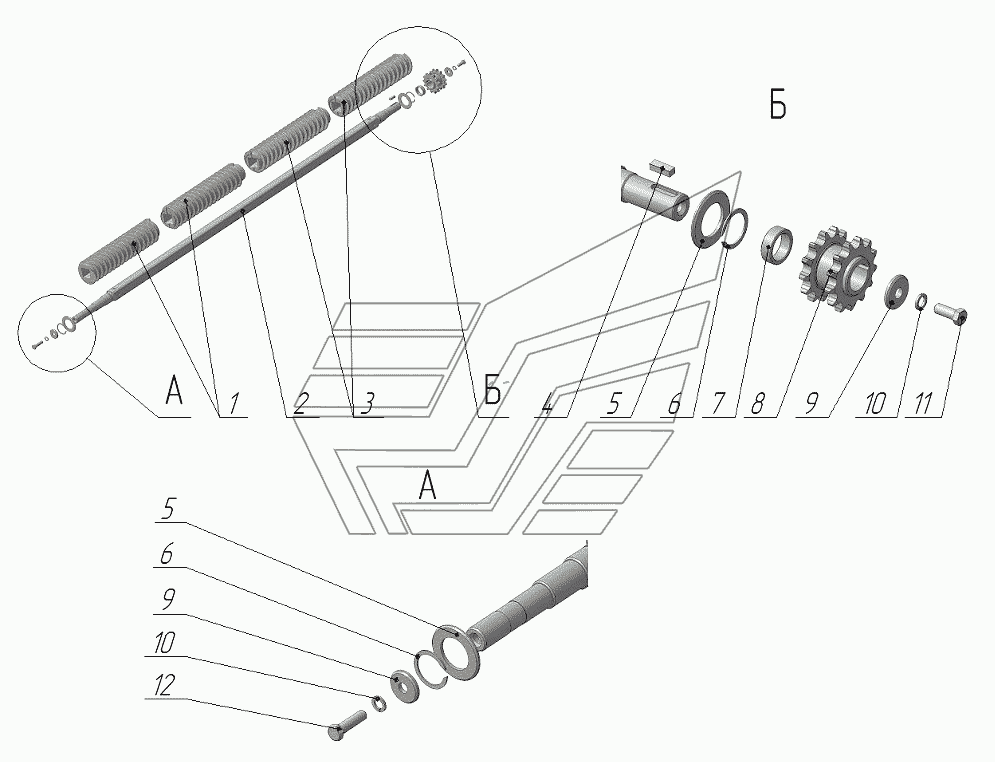

Вал
100%
Назва деталі
Спіральний сегмент з правостороннім ходом
Заводський номер
611.02053
Кількість на модель
2
№
1
Назва деталі
Вал
Заводський номер
ПКСП01.01.100-02
Кількість на модель
1
№
2
Назва деталі
Спіральний сегмент
Заводський номер
611.02052
Кількість на модель
2
№
3
Назва деталі
Шпонка
Заводський номер
10x8x36
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
ПКСП01.01.601
Кількість на модель
2
№
5
Назва деталі
Кільце d=40
Заводський номер
ПР11.00.401-06
Кількість на модель
2
№
6
Назва деталі
Втулка
Заводський номер
ПКСП01.00.801
Кількість на модель
1
№
7
Назва деталі
Зірочка
Заводський номер
ПКСП20.09.00.000М
Кількість на модель
1
№
8
Назва деталі
Торцева шайба
Заводський номер
ПКСП02.00.412М
Кількість на модель
2
№
9
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
2
№
10
Назва деталі
гвинт
Заводський номер
М12-6gx30.58.019
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
М12-6gx45.58.019
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Спіральний сегмент з правостороннім ходом | 611.02053 | 2 | 2 | 1 | |||
| 2 | Вал | ПКСП01.01.100-02 | 1 | 1 | 2 | |||
| 3 | Спіральний сегмент | 611.02052 | 2 | 2 | 3 | |||
| 4 | Шпонка | 10x8x36 | 1 | 1 | 4 | |||
| 5 | Диск | ПКСП01.01.601 | 2 | 2 | 5 | |||
| 6 | Кільце d=40 | ПР11.00.401-06 | 2 | 2 | 6 | |||
| 7 | Втулка | ПКСП01.00.801 | 1 | 1 | 7 | |||
| 8 | Зірочка | ПКСП20.09.00.000М | 1 | 1 | 8 | |||
| 9 | Торцева шайба | ПКСП02.00.412М | 2 | 2 | 9 | |||
| 10 | Шайба ГОСТ | 12.65Г.019 | 2 | 2 | 10 | |||
| 11 | гвинт | М12-6gx30.58.019 | 1 | 1 | 11 | |||
| 12 | гвинт | М12-6gx45.58.019 | 1 | 1 | 12 |
