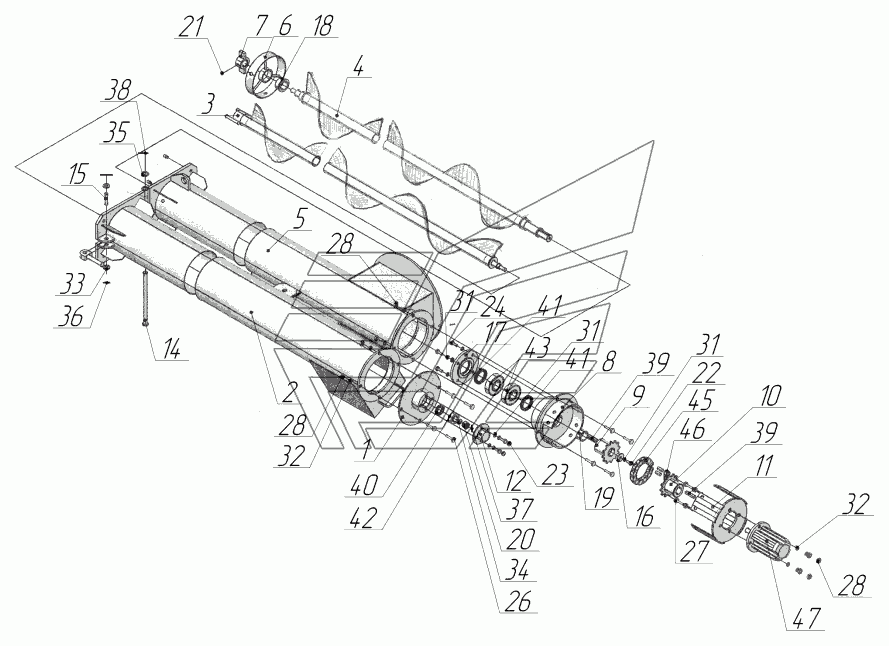

ПНШ-1.02.00.000 – Завантажувальний шнек
100%
Назва деталі
Опора
Заводський номер
ПНШ-1.02.01.000
Кількість на модель
1
№
1
Назва деталі
Труба__NT__0__
Заводський номер
ПНШ-1.02.02.000
Кількість на модель
1
№
2
Назва деталі
Шнек
Заводський номер
ПНШ-1.02.04.000
Кількість на модель
1
№
3
Назва деталі
Шнек
Заводський номер
ПНШ-1.02.05.000
Кількість на модель
1
№
4
Назва деталі
Труба__NT__0__
Заводський номер
ПНШ-1.02.06.000
Кількість на модель
1
№
5
Назва деталі
Опора
Заводський номер
ПНШ-1.02.08.000
Кількість на модель
1
№
6
Назва деталі
Гайка
Заводський номер
ПНШ-1.02.09.000
Кількість на модель
1
№
7
Назва деталі
Корпус
Заводський номер
ПНШ-1.02.10.000
Кількість на модель
1
№
8
Назва деталі
Напівмуфта
Заводський номер
ПНШ-1.02.11.000
Кількість на модель
1
№
9
Назва деталі
Напівмуфта
Заводський номер
ПНШ-1.02.12.000
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
ПНШ-1.02.13.000
Кількість на модель
1
№
11
Назва деталі
Кожух
Заводський номер
ПНШ-1.02.14.000
Кількість на модель
1
№
12
Назва деталі
Штир
Заводський номер
ПНШ-1.02.15.000
Кількість на модель
1
№
13
Назва деталі
Ось
Заводський номер
ПНШ-1.02.00.502
Кількість на модель
1
№
14
Назва деталі
Ось
Заводський номер
ПНШ-1.02.00.503
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
ПНШ-1.02.00.402
Кількість на модель
1
№
16
Назва деталі
Кришка
Заводський номер
ПНШ-1.02.00.403
Кількість на модель
1
№
17
Назва деталі
Втулка
Заводський номер
ПНШ-1.02.00.001
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
ПНШ-1.02.00.504
Кількість на модель
1
№
19
Назва деталі
Гайка
Заводський номер
ПНШ-1.02.00.505
Кількість на модель
1
№
20
Назва деталі
Штифт
Заводський номер
ПНШ-1.02.00.506
Кількість на модель
2
№
21
Назва деталі
Болт
Заводський номер
М10х16.7798
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
М10х25.7798
Кількість на модель
4
№
23
Назва деталі
гвинт
Заводський номер
М10х30.7798
Кількість на модель
4
№
24
Назва деталі
Болт
Заводський номер
М12х25.7798
Кількість на модель
11
№
25
Назва деталі
Болт
Заводський номер
М12х35.7798
Кількість на модель
8
№
26
Назва деталі
Болт
Заводський номер
М12х40.7798
Кількість на модель
4
№
27
Назва деталі
Гайка
Заводський номер
М12.5915
Кількість на модель
23
№
28
Назва деталі
Горіх
Заводський номер
М16.5915
Кількість на модель
2
№
29
Назва деталі
Горіх
Заводський номер
М20.5915
Кількість на модель
2
№
30
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
9
№
31
Назва деталі
Диск
Заводський номер
12.65Г.6402
Кількість на модель
23
№
32
Назва деталі
Шайба
Заводський номер
14.11371
Кількість на модель
2
№
33
Назва деталі
Диск
Заводський номер
16.11371
Кількість на модель
1
№
34
Назва деталі
Шайба
Заводський номер
20.11371
Кількість на модель
1
№
35
Назва деталі
Шплінт
Заводський номер
3,2x8.397
Кількість на модель
2
№
36
Назва деталі
Шплінт
Заводський номер
4x36.397
Кількість на модель
1
№
37
Назва деталі
Шплінт
Заводський номер
5x28.397
Кількість на модель
1
№
38
Назва деталі
шпонка
Заводський номер
10x8x50.23360
Кількість на модель
2
№
39
Назва деталі
Манжета
Заводський номер
2,2-25x42-1.8752
Кількість на модель
1
№
40
Назва деталі
Манжета
Заводський номер
2,2-45x65-1.8752
Кількість на модель
2
№
41
Назва деталі
Підшипник ГОСТ
Заводський номер
180204
Кількість на модель
1
№
42
Назва деталі
Подшипник
Заводський номер
46308
Кількість на модель
2
№
43
Назва деталі
Кільце
Заводський номер
А40.13942
Кількість на модель
1
№
44
Назва деталі
Ланцюг
Заводський номер
ПРЛ-25,4-5000.13568
Кількість на модель
№
45
Назва деталі
Гідромотор __NT__0__
Заводський номер
МГП-100
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора | ПНШ-1.02.01.000 | 1 | 1 | 1 | |||
| 2 | Труба__NT__0__ | ПНШ-1.02.02.000 | 1 | 1 | 2 | |||
| 3 | Шнек | ПНШ-1.02.04.000 | 1 | 1 | 3 | |||
| 4 | Шнек | ПНШ-1.02.05.000 | 1 | 1 | 4 | |||
| 5 | Труба__NT__0__ | ПНШ-1.02.06.000 | 1 | 1 | 5 | |||
| 6 | Опора | ПНШ-1.02.08.000 | 1 | 1 | 6 | |||
| 7 | Гайка | ПНШ-1.02.09.000 | 1 | 1 | 7 | |||
| 8 | Корпус | ПНШ-1.02.10.000 | 1 | 1 | 8 | |||
| 9 | Напівмуфта | ПНШ-1.02.11.000 | 1 | 1 | 9 | |||
| 10 | Напівмуфта | ПНШ-1.02.12.000 | 1 | 1 | 10 | |||
| 11 | Кронштейн | ПНШ-1.02.13.000 | 1 | 1 | 11 | |||
| 12 | Кожух | ПНШ-1.02.14.000 | 1 | 1 | 12 | |||
| 13 | Штир | ПНШ-1.02.15.000 | 1 | 1 | 13 | |||
| 14 | Ось | ПНШ-1.02.00.502 | 1 | 1 | 14 | |||
| 15 | Ось | ПНШ-1.02.00.503 | 1 | 1 | 15 | |||
| 16 | Диск | ПНШ-1.02.00.402 | 1 | 1 | 16 | |||
| 17 | Кришка | ПНШ-1.02.00.403 | 1 | 1 | 17 | |||
| 18 | Втулка | ПНШ-1.02.00.001 | 1 | 1 | 18 | |||
| 19 | Втулка | ПНШ-1.02.00.504 | 1 | 1 | 19 | |||
| 20 | Гайка | ПНШ-1.02.00.505 | 1 | 1 | 20 | |||
| 21 | Штифт | ПНШ-1.02.00.506 | 2 | 2 | 21 | |||
| 22 | Болт | М10х16.7798 | 1 | 1 | 22 | |||
| 23 | гвинт | М10х25.7798 | 4 | 4 | 23 | |||
| 24 | гвинт | М10х30.7798 | 4 | 4 | 24 | |||
| 25 | Болт | М12х25.7798 | 11 | 11 | 25 | |||
| 26 | Болт | М12х35.7798 | 8 | 8 | 26 | |||
| 27 | Болт | М12х40.7798 | 4 | 4 | 27 | |||
| 28 | Гайка | М12.5915 | 23 | 23 | 28 | |||
| 29 | Горіх | М16.5915 | 2 | 2 | 29 | |||
| 30 | Горіх | М20.5915 | 2 | 2 | 30 | |||
| 31 | Шайба | 10.65Г.6402 | 9 | 9 | 31 | |||
| 32 | Диск | 12.65Г.6402 | 23 | 23 | 32 | |||
| 33 | Шайба | 14.11371 | 2 | 2 | 33 | |||
| 34 | Диск | 16.11371 | 1 | 1 | 34 | |||
| 35 | Шайба | 20.11371 | 1 | 1 | 35 | |||
| 36 | Шплінт | 3,2x8.397 | 2 | 2 | 36 | |||
| 37 | Шплінт | 4x36.397 | 1 | 1 | 37 | |||
| 38 | Шплінт | 5x28.397 | 1 | 1 | 38 | |||
| 39 | шпонка | 10x8x50.23360 | 2 | 2 | 39 | |||
| 40 | Манжета | 2,2-25x42-1.8752 | 1 | 1 | 40 | |||
| 41 | Манжета | 2,2-45x65-1.8752 | 2 | 2 | 41 | |||
| 42 | Підшипник ГОСТ | 180204 | 1 | 1 | 42 | |||
| 43 | Подшипник | 46308 | 2 | 2 | 43 | |||
| 44 | Кільце | А40.13942 | 1 | 1 | 44 | |||
| 45 | Ланцюг | ПРЛ-25,4-5000.13568 | 45 | |||||
| 47 | Гідромотор __NT__0__ | МГП-100 | 1 | 1 | 47 |
