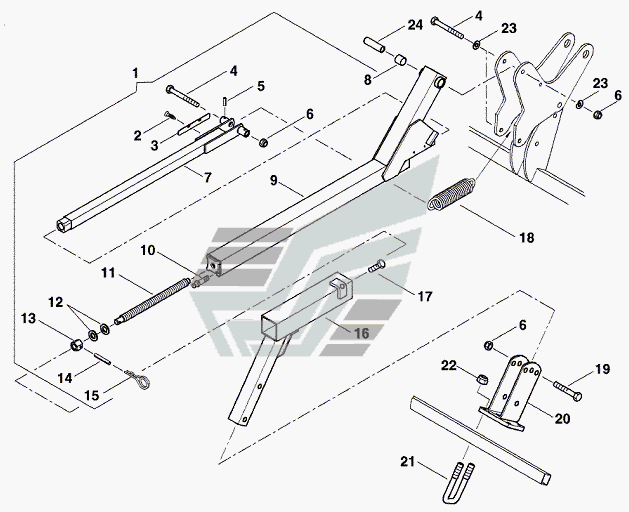

ОТІБ.301524.081 Кріплення загортального пристрою
100%
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
5
№
Назва деталі
Тримач
Заводський номер
ОТИБ.301524.050
Кількість на модель
1
№
1
Назва деталі
Гвинт 2-3х10.01.019
Заводський номер
2-3х10.01.019
Кількість на модель
№
2
Назва деталі
Шкала
Заводський номер
ОТИБ.754221.003
Кількість на модель
1
№
3
Назва деталі
Болт M12-6g h115.56.019
Заводський номер
М12-6g х115.56.019
Кількість на модель
3
№
4
Назва деталі
Штифт 4х14
Заводський номер
4х14
Кількість на модель
1
№
5
Назва деталі
Горіх
Заводський номер
М12-6Н.5.019
Кількість на модель
5
№
6
Назва деталі
Тяга
Заводський номер
ОТИБ.304591.006
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
ОТИБ.713141.069
Кількість на модель
2
№
8
Назва деталі
Тримач
Заводський номер
ОТИБ.301524.049
Кількість на модель
1
№
9
Назва деталі
Маслянка 1.1.Ц6
Заводський номер
1.1.ц6
Кількість на модель
1
№
10
Назва деталі
Гвинт
Заводський номер
ОТИБ.751851.005
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
А16.01.10кп.019
Кількість на модель
2
№
12
Назва деталі
Втулка
Заводський номер
ОТИБ.746612.004
Кількість на модель
1
№
13
Назва деталі
Штифт
Заводський номер
ОТИБ.758341.006
Кількість на модель
1
№
14
Назва деталі
Пружинний шплінт DIN11024 d=4
Заводський номер
DIN11024 d=4
Кількість на модель
1
№
15
Назва деталі
Тримач
Заводський номер
ОТИБ.301524.047
Кількість на модель
1
№
16
Назва деталі
Болт M12-6gх30.36.019
Заводський номер
М12-6gх30.36.019
Кількість на модель
1
№
17
Назва деталі
Пружина
Заводський номер
ОТИБ.753552.007
Кількість на модель
1
№
18
Назва деталі
Болт M12-6gх80.58.019
Заводський номер
М12-6gх80.58.019
Кількість на модель
2
№
19
Назва деталі
Кронштейн
Заводський номер
ОТИБ.301532.018
Кількість на модель
1
№
20
Назва деталі
Скоба
Заводський номер
ОТИБ.746714.006
Кількість на модель
2
№
21
Назва деталі
Гайка ГОСТ
Заводський номер
М10-6Н.5.019
Кількість на модель
4
№
22
Назва деталі
Шайба
Заводський номер
А12.01.08кп.019
Кількість на модель
2
№
23
Назва деталі
Втулка
Заводський номер
ОТИБ.713141.070
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба ГОСТ | 12.65Г.019 | 5 | 5 | |||||
| 1 | Тримач | ОТИБ.301524.050 | 1 | 1 | 1 | |||
| 2 | Гвинт 2-3х10.01.019 | 2-3х10.01.019 | 2 | |||||
| 3 | Шкала | ОТИБ.754221.003 | 1 | 1 | 3 | |||
| 4 | Болт M12-6g h115.56.019 | М12-6g х115.56.019 | 3 | 3 | 4 | |||
| 5 | Штифт 4х14 | 4х14 | 1 | 1 | 5 | |||
| 6 | Горіх | М12-6Н.5.019 | 5 | 5 | 6 | |||
| 7 | Тяга | ОТИБ.304591.006 | 1 | 1 | 7 | |||
| 8 | Втулка | ОТИБ.713141.069 | 2 | 2 | 8 | |||
| 9 | Тримач | ОТИБ.301524.049 | 1 | 1 | 9 | |||
| 10 | Маслянка 1.1.Ц6 | 1.1.ц6 | 1 | 1 | 10 | |||
| 11 | Гвинт | ОТИБ.751851.005 | 1 | 1 | 11 | |||
| 12 | Диск | А16.01.10кп.019 | 2 | 2 | 12 | |||
| 13 | Втулка | ОТИБ.746612.004 | 1 | 1 | 13 | |||
| 14 | Штифт | ОТИБ.758341.006 | 1 | 1 | 14 | |||
| 15 | Пружинний шплінт DIN11024 d=4 | DIN11024 d=4 | 1 | 1 | 15 | |||
| 16 | Тримач | ОТИБ.301524.047 | 1 | 1 | 16 | |||
| 17 | Болт M12-6gх30.36.019 | М12-6gх30.36.019 | 1 | 1 | 17 | |||
| 18 | Пружина | ОТИБ.753552.007 | 1 | 1 | 18 | |||
| 19 | Болт M12-6gх80.58.019 | М12-6gх80.58.019 | 2 | 2 | 19 | |||
| 20 | Кронштейн | ОТИБ.301532.018 | 1 | 1 | 20 | |||
| 21 | Скоба | ОТИБ.746714.006 | 2 | 2 | 21 | |||
| 22 | Гайка ГОСТ | М10-6Н.5.019 | 4 | 4 | 22 | |||
| 23 | Шайба | А12.01.08кп.019 | 2 | 2 | 23 | |||
| 24 | Втулка | ОТИБ.713141.070 | 2 | 2 | 24 |
