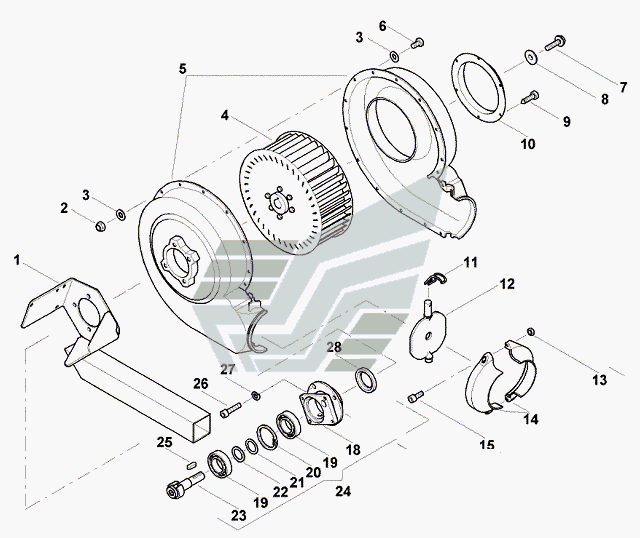

ОТИБ.303311.001 Вентилятор
100%
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
1
№
Назва деталі
Тримач
Заводський номер
ОТИБ.301524.090
Кількість на модель
1
№
1
Назва деталі
Нат М.Н.
Заводський номер
М8-6Н.5.019
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
А8.01.08кп.019
Кількість на модель
2
№
3
Назва деталі
Ротор
Заводський номер
ОТИБ.304165.004
Кількість на модель
1
№
4
Назва деталі
Корпус
Заводський номер
ОТИБ.732172.001
Кількість на модель
1
№
5
Назва деталі
Болт M8-6gх30.36.019
Заводський номер
М8-6gх30.36.019
Кількість на модель
1
№
6
Назва деталі
Болт M10-6gх35.36.019
Заводський номер
М10-6gх35.36.019
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
ОТИБ.711141.047
Кількість на модель
1
№
8
Назва деталі
Гвинт М2-5-14.01.019
Заводський номер
М2-5-14.01.019
Кількість на модель
1
№
9
Назва деталі
Корпус
Заводський номер
ОТИБ.732172.002
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
ОТИБ.753655.001
Кількість на модель
1
№
11
Назва деталі
Заслінка
Заводський номер
ОТИБ.742332.005
Кількість на модель
1
№
12
Назва деталі
Корпус
Заводський номер
ОТИБ.301111.009
Кількість на модель
2
№
14
Назва деталі
Гвинт
Заводський номер
М8-6gх25.58.019
Кількість на модель
1
№
15
Назва деталі
Корпус
Заводський номер
ОТИБ.301524.102-01
Кількість на модель
1
№
18
Назва деталі
Подшипник
Заводський номер
180305
Кількість на модель
1
№
19
Назва деталі
Кільце В32 Ц6.хр
Заводський номер
В32 Ц6.хр
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
ОТИБ.711151.008
Кількість на модель
1
№
21
Назва деталі
Вал
Заводський номер
ОТИБ.303718.001
Кількість на модель
1
№
23
Назва деталі
Підшипниковий вузол
Заводський номер
ОТИБ.301524.002
Кількість на модель
1
№
24
Назва деталі
Шпонка 7х8х40
Заводський номер
Шпонка 7х8х40
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
М10-6gх40.88.019
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пружинна шайба | 8.65Г.019 | 1 | 1 | |||||
| 1 | Тримач | ОТИБ.301524.090 | 1 | 1 | 1 | |||
| 2 | Нат М.Н. | М8-6Н.5.019 | 1 | 1 | 2 | |||
| 3 | Шайба | А8.01.08кп.019 | 2 | 2 | 3 | |||
| 4 | Ротор | ОТИБ.304165.004 | 1 | 1 | 4 | |||
| 5 | Корпус | ОТИБ.732172.001 | 1 | 1 | 5 | |||
| 6 | Болт M8-6gх30.36.019 | М8-6gх30.36.019 | 1 | 1 | 6 | |||
| 7 | Болт M10-6gх35.36.019 | М10-6gх35.36.019 | 1 | 1 | 7 | |||
| 8 | Диск | ОТИБ.711141.047 | 1 | 1 | 8 | |||
| 9 | Гвинт М2-5-14.01.019 | М2-5-14.01.019 | 1 | 1 | 9 | |||
| 10 | Корпус | ОТИБ.732172.002 | 1 | 1 | 10 | |||
| 11 | Пружина | ОТИБ.753655.001 | 1 | 1 | 11 | |||
| 12 | Заслінка | ОТИБ.742332.005 | 1 | 1 | 12 | |||
| 14 | Корпус | ОТИБ.301111.009 | 2 | 2 | 14 | |||
| 15 | Гвинт | М8-6gх25.58.019 | 1 | 1 | 15 | |||
| 18 | Корпус | ОТИБ.301524.102-01 | 1 | 1 | 18 | |||
| 19 | Подшипник | 180305 | 1 | 1 | 19 | |||
| 20 | Кільце В32 Ц6.хр | В32 Ц6.хр | 1 | 1 | 20 | |||
| 21 | Диск | ОТИБ.711151.008 | 1 | 1 | 21 | |||
| 23 | Вал | ОТИБ.303718.001 | 1 | 1 | 23 | |||
| 24 | Підшипниковий вузол | ОТИБ.301524.002 | 1 | 1 | 24 | |||
| 25 | Шпонка 7х8х40 | Шпонка 7х8х40 | 1 | 1 | 25 | |||
| 26 | гвинт | М10-6gх40.88.019 | 1 | 1 | 26 |
