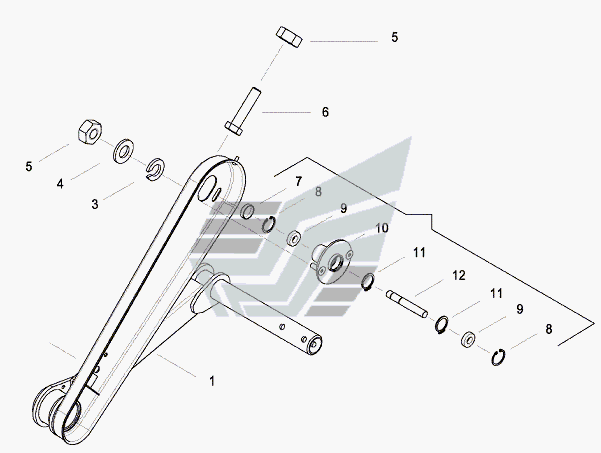

Механізм приводу дозатора
100%
Назва деталі
Корпус
Заводський номер
ОТИБ.301136.004
Кількість на модель
1
№
1
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
2
№
3
Назва деталі
Шайба
Заводський номер
А10.01.08кп.019
Кількість на модель
2
№
4
Назва деталі
Гайка М10-6Н.8.019
Заводський номер
М10-6Н.8.019
Кількість на модель
3
№
5
Назва деталі
гвинт
Заводський номер
М10-6gх45.88.019
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
ОТИБ.714452.008-01
Кількість на модель
1
№
7
Назва деталі
Кільце В6.Ц35.ХР
Заводський номер
В35.Ц6.хр
Кількість на модель
2
№
8
Назва деталі
Подшипник
Заводський номер
80202
Кількість на модель
2
№
9
Назва деталі
Фланець
Заводський номер
ОТИБ.711142.012
Кількість на модель
1
№
10
Назва деталі
Кільце
Заводський номер
ОТИБ.754175.004
Кількість на модель
2
№
11
Назва деталі
Вал
Заводський номер
ОТИБ.715511.031
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | ОТИБ.301136.004 | 1 | 1 | 1 | |||
| 3 | Шайба ГОСТ | 10.65Г.019 | 2 | 2 | 3 | |||
| 4 | Шайба | А10.01.08кп.019 | 2 | 2 | 4 | |||
| 5 | Гайка М10-6Н.8.019 | М10-6Н.8.019 | 3 | 3 | 5 | |||
| 6 | гвинт | М10-6gх45.88.019 | 1 | 1 | 6 | |||
| 7 | Втулка | ОТИБ.714452.008-01 | 1 | 1 | 7 | |||
| 8 | Кільце В6.Ц35.ХР | В35.Ц6.хр | 2 | 2 | 8 | |||
| 9 | Подшипник | 80202 | 2 | 2 | 9 | |||
| 10 | Фланець | ОТИБ.711142.012 | 1 | 1 | 10 | |||
| 11 | Кільце | ОТИБ.754175.004 | 2 | 2 | 11 | |||
| 12 | Вал | ОТИБ.715511.031 | 1 | 1 | 12 |
