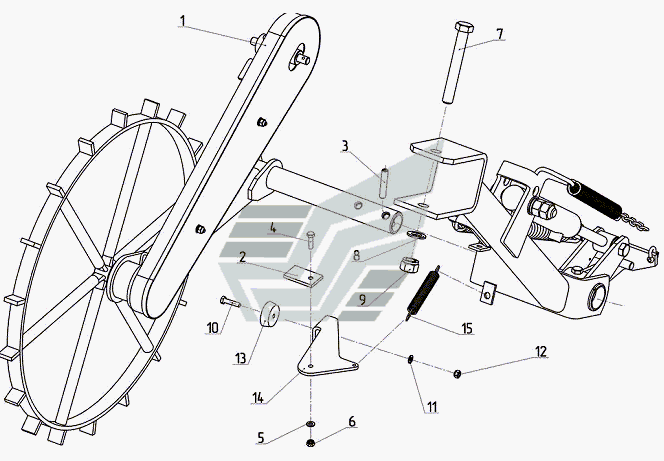

Механізм приводу дозатора
100%
Назва деталі
Привід дозатора
Заводський номер
ОТИБ.3033000.008
Кількість на модель
1
№
1
Назва деталі
Пластина
Заводський номер
ОТИБ.741124.882
Кількість на модель
1
№
2
Назва деталі
Штифт А12х60.60С2
Заводський номер
А12х60.60С2
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
М8-6gх30.88.019
Кількість на модель
1
№
4
Назва деталі
Шайба
Заводський номер
А8.01.08кп.019
Кількість на модель
1
№
5
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
1
№
6
Назва деталі
Гайка
Заводський номер
М8-6Н.8.019
Кількість на модель
1
№
6
Назва деталі
Болт M20-6gх150.88.019
Заводський номер
М20-6gх150.88.019
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
А20.01.08кп.019
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
20.65Г.019
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
М20-6Н.8.019
Кількість на модель
1
№
9
Назва деталі
гвинт
Заводський номер
М8-6gх35.88.019
Кількість на модель
1
№
10
Назва деталі
Амортизатор
Заводський номер
ОТИБ.712141.011
Кількість на модель
1
№
13
Назва деталі
Пластина
Заводський номер
ОТИБ.745236.006
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
ОТИБ.753552.012
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привід дозатора | ОТИБ.3033000.008 | 1 | 1 | 1 | |||
| 2 | Пластина | ОТИБ.741124.882 | 1 | 1 | 2 | |||
| 3 | Штифт А12х60.60С2 | А12х60.60С2 | 1 | 1 | 3 | |||
| 4 | гвинт | М8-6gх30.88.019 | 1 | 1 | 4 | |||
| 5 | Шайба | А8.01.08кп.019 | 1 | 1 | 5 | |||
| 6 | Пружинна шайба | 8.65Г.019 | 1 | 1 | 6 | |||
| 6 | Гайка | М8-6Н.8.019 | 1 | 1 | 6 | |||
| 7 | Болт M20-6gх150.88.019 | М20-6gх150.88.019 | 1 | 1 | 7 | |||
| 8 | Диск | А20.01.08кп.019 | 1 | 1 | 8 | |||
| 9 | Диск | 20.65Г.019 | 1 | 1 | 9 | |||
| 9 | Гайка | М20-6Н.8.019 | 1 | 1 | 9 | |||
| 10 | гвинт | М8-6gх35.88.019 | 1 | 1 | 10 | |||
| 13 | Амортизатор | ОТИБ.712141.011 | 1 | 1 | 13 | |||
| 14 | Пластина | ОТИБ.745236.006 | 1 | 1 | 14 | |||
| 15 | Пружина | ОТИБ.753552.012 | 1 | 1 | 15 |
