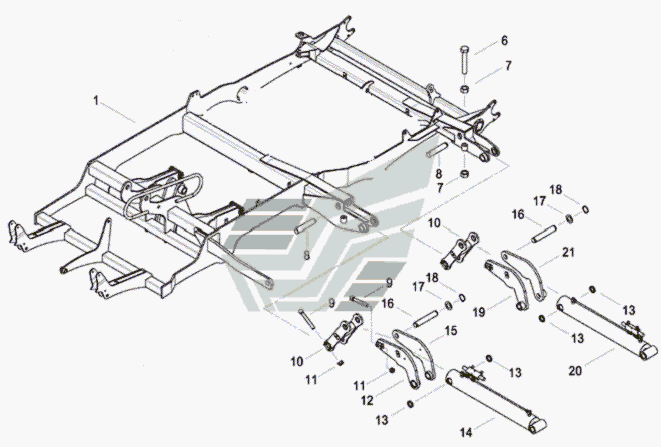

Кріплення до центральної рами
100%
Назва деталі
Рама
Заводський номер
ОТИБ.301228.038
Кількість на модель
1
№
1
Назва деталі
Болт M20x120.8.8 DIN 933
Заводський номер
М20х120.8.8 DIN 933
Кількість на модель
2
№
6
Назва деталі
Гайка
Заводський номер
М20-6Н.8.019
Кількість на модель
4
№
7
Назва деталі
Ось
Заводський номер
ОТИБ.715111.113-01
Кількість на модель
2
№
8
Назва деталі
Болт M12-6gх90.88.019
Заводський номер
М12-6gх90.88.019
Кількість на модель
4
№
9
Назва деталі
Важіль
Заводський номер
ОТИБ.303671.024
Кількість на модель
2
№
10
Назва деталі
Гайка
Заводський номер
М12-6Н.8.019
Кількість на модель
4
№
11
Назва деталі
Важіль
Заводський номер
ОТИБ.303671.023-03
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
ОТИБ.713111.048
Кількість на модель
4
№
13
Назва деталі
Гідроциліндр НС130/110х50-770-1033
Заводський номер
НС130/110х50-770-1033
Кількість на модель
1
№
14
Назва деталі
Важіль
Заводський номер
ОТИБ.303671.023-02
Кількість на модель
1
№
15
Назва деталі
Ось
Заводський номер
ОТИБ.715111.112
Кількість на модель
2
№
16
Назва деталі
Важіль
Заводський номер
ОТИБ.303671.023
Кількість на модель
1
№
19
Назва деталі
Важіль
Заводський номер
ОТИБ.303671.023-01
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | ОТИБ.301228.038 | 1 | 1 | 1 | |||
| 6 | Болт M20x120.8.8 DIN 933 | М20х120.8.8 DIN 933 | 2 | 2 | 6 | |||
| 7 | Гайка | М20-6Н.8.019 | 4 | 4 | 7 | |||
| 8 | Ось | ОТИБ.715111.113-01 | 2 | 2 | 8 | |||
| 9 | Болт M12-6gх90.88.019 | М12-6gх90.88.019 | 4 | 4 | 9 | |||
| 10 | Важіль | ОТИБ.303671.024 | 2 | 2 | 10 | |||
| 11 | Гайка | М12-6Н.8.019 | 4 | 4 | 11 | |||
| 12 | Важіль | ОТИБ.303671.023-03 | 1 | 1 | 12 | |||
| 13 | Втулка | ОТИБ.713111.048 | 4 | 4 | 13 | |||
| 14 | Гідроциліндр НС130/110х50-770-1033 | НС130/110х50-770-1033 | 1 | 1 | 14 | |||
| 15 | Важіль | ОТИБ.303671.023-02 | 1 | 1 | 15 | |||
| 16 | Ось | ОТИБ.715111.112 | 2 | 2 | 16 | |||
| 19 | Важіль | ОТИБ.303671.023 | 1 | 1 | 19 | |||
| 21 | Важіль | ОТИБ.303671.023-01 | 1 | 1 | 21 |
