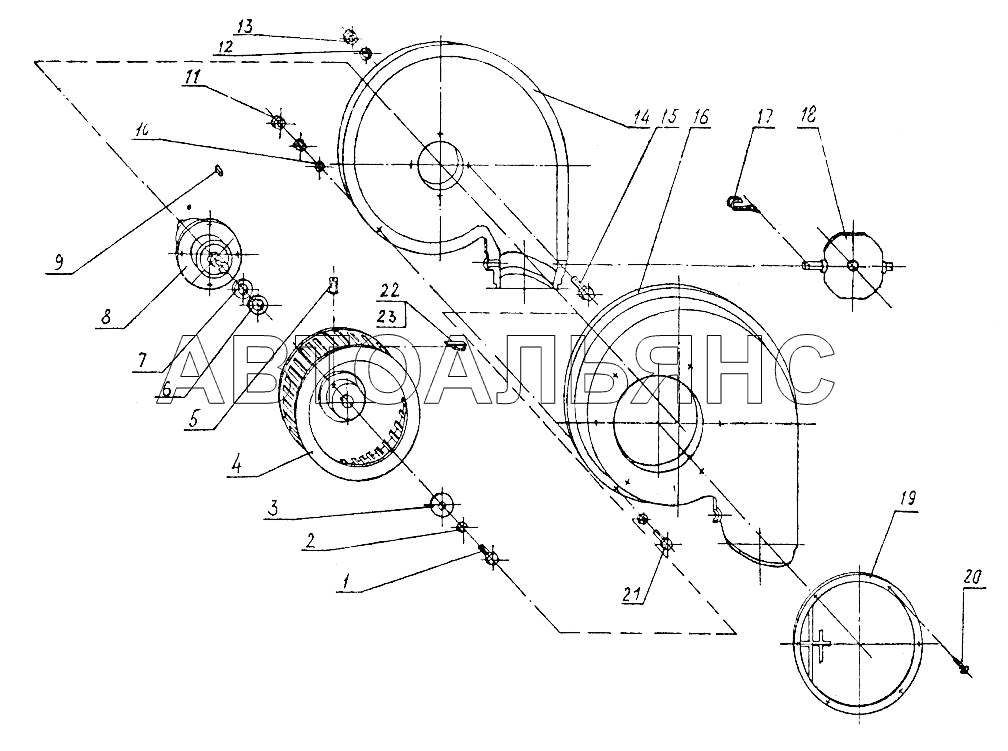

Вентилятор ОТИБ.303311.001
100%
Назва деталі
Болт M8 -__NT__1__
Заводський номер
БолтM8-6gx25.36.019
Кількість на модель
1
№
1
Назва деталі
Диск 8G.65
Заводський номер
Шайба865Г.019
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
ОТИБ.711141.047
Кількість на модель
3
№
3
Назва деталі
Ротор
Заводський номер
ОТИБ.304165.004
Кількість на модель
1
№
4
Назва деталі
Гвинт
Заводський номер
ВинтB.M8-6g1.14.4016
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
ОТИБ.711191.001
Кількість на модель
3
№
6
Назва деталі
Диск
Заводський номер
ОТИБ.711191.001-02
Кількість на модель
2
№
7
Назва деталі
Підшипниковий вузол
Заводський номер
ОТИБ.301524.002
Кількість на модель
1
№
8
Назва деталі
шпонка
Заводський номер
Шпонка6x6x32
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
Шайба6.04.019
Кількість на модель
30
№
10
Назва деталі
Гайка
Заводський номер
ГайкаМ6-7Н.04.019
Кількість на модель
30
№
11
Назва деталі
Диск 10G.65
Заводський номер
Шайба1065Г.019
Кількість на модель
4
№
12
Назва деталі
Гайка
Заводський номер
ГайкаМ10-7Н.04.019
Кількість на модель
4
№
13
Назва деталі
Корпус
Заводський номер
ОТИБ.732172.001
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
БолтM10-6gx40.36.019
Кількість на модель
4
№
15
Назва деталі
Корпус
Заводський номер
ОТИБ.732172.002
Кількість на модель
1
№
16
Назва деталі
Пружина
Заводський номер
ОТИБ.753655.001
Кількість на модель
1
№
17
Назва деталі
Заслінка
Заводський номер
ОТИБ.742234.003
Кількість на модель
1
№
18
Назва деталі
Решітка
Заводський номер
ОТИБ.735224.056
Кількість на модель
1
№
19
Назва деталі
Гвинт
Заводський номер
Винт2-5x16.01.019
Кількість на модель
6
№
20
Назва деталі
гвинт
Заводський номер
БолтM5-6gx30.36.019
Кількість на модель
15
№
21
Назва деталі
Балансир
Заводський номер
ОТИБ.745483.002
Кількість на модель
4
№
22
Назва деталі
Балансир
Заводський номер
ОТИБ.745483.002-01
Кількість на модель
2
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8 -__NT__1__ | БолтM8-6gx25.36.019 | 1 | 1 | 1 | |||
| 2 | Диск 8G.65 | Шайба865Г.019 | 1 | 1 | 2 | |||
| 3 | Диск | ОТИБ.711141.047 | 3 | 3 | 3 | |||
| 4 | Ротор | ОТИБ.304165.004 | 1 | 1 | 4 | |||
| 5 | Гвинт | ВинтB.M8-6g1.14.4016 | 1 | 1 | 5 | |||
| 6 | Диск | ОТИБ.711191.001 | 3 | 3 | 6 | |||
| 7 | Диск | ОТИБ.711191.001-02 | 2 | 2 | 7 | |||
| 8 | Підшипниковий вузол | ОТИБ.301524.002 | 1 | 1 | 8 | |||
| 9 | шпонка | Шпонка6x6x32 | 1 | 1 | 9 | |||
| 10 | Диск | Шайба6.04.019 | 30 | 30 | 10 | |||
| 11 | Гайка | ГайкаМ6-7Н.04.019 | 30 | 30 | 11 | |||
| 12 | Диск 10G.65 | Шайба1065Г.019 | 4 | 4 | 12 | |||
| 13 | Гайка | ГайкаМ10-7Н.04.019 | 4 | 4 | 13 | |||
| 14 | Корпус | ОТИБ.732172.001 | 1 | 1 | 14 | |||
| 15 | гвинт | БолтM10-6gx40.36.019 | 4 | 4 | 15 | |||
| 16 | Корпус | ОТИБ.732172.002 | 1 | 1 | 16 | |||
| 17 | Пружина | ОТИБ.753655.001 | 1 | 1 | 17 | |||
| 18 | Заслінка | ОТИБ.742234.003 | 1 | 1 | 18 | |||
| 19 | Решітка | ОТИБ.735224.056 | 1 | 1 | 19 | |||
| 20 | Гвинт | Винт2-5x16.01.019 | 6 | 6 | 20 | |||
| 21 | гвинт | БолтM5-6gx30.36.019 | 15 | 15 | 21 | |||
| 22 | Балансир | ОТИБ.745483.002 | 4 | 4 | 22 | |||
| 23 | Балансир | ОТИБ.745483.002-01 | 2 | 2 | 23 |
