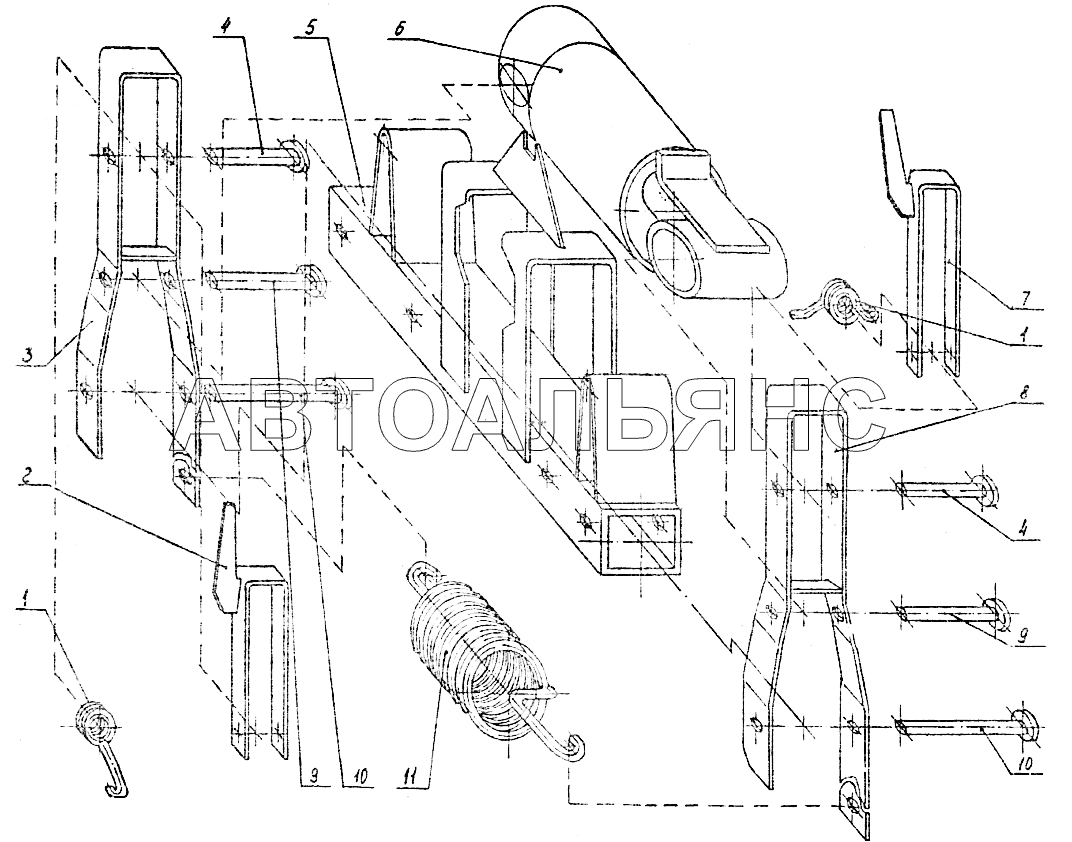

Механізм підйому маркерів ОТІБ.304551.001 (або маркер ОТІБ.305449.007 з гідроциліндром Ц50-3405215 та гідрокерованим розподільником)
100%
Назва деталі
Пружина
Заводський номер
ОТИБ.753512.032
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
ОТИБ.301561.037
Кількість на модель
1
№
2
Назва деталі
Важіль
Заводський номер
ОТИБ.301561.038
Кількість на модель
1
№
3
Назва деталі
Ось
Заводський номер
ОТИБ.715111.040
Кількість на модель
2
№
4
Назва деталі
Кронштейн
Заводський номер
ОТИБ.302468.001
Кількість на модель
1
№
5
Назва деталі
Гідроциліндр
Заводський номер
ОТИБ.306417.001
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
ОТИБ.301561.036
Кількість на модель
1
№
7
Назва деталі
Важіль
Заводський номер
ОТИБ.301561.038-01
Кількість на модель
1
№
8
Назва деталі
Ось
Заводський номер
ОТИБ.715111.041-01
Кількість на модель
2
№
9
Назва деталі
Ось
Заводський номер
ОТИБ.715111.041
Кількість на модель
2
№
10
Назва деталі
Пружина
Заводський номер
ОТИБ.753512.032
Кількість на модель
2
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пружина | ОТИБ.753512.032 | 1 | 1 | 1 | |||
| 2 | Кронштейн | ОТИБ.301561.037 | 1 | 1 | 2 | |||
| 3 | Важіль | ОТИБ.301561.038 | 1 | 1 | 3 | |||
| 4 | Ось | ОТИБ.715111.040 | 2 | 2 | 4 | |||
| 5 | Кронштейн | ОТИБ.302468.001 | 1 | 1 | 5 | |||
| 6 | Гідроциліндр | ОТИБ.306417.001 | 1 | 1 | 6 | |||
| 7 | Кронштейн | ОТИБ.301561.036 | 1 | 1 | 7 | |||
| 8 | Важіль | ОТИБ.301561.038-01 | 1 | 1 | 8 | |||
| 9 | Ось | ОТИБ.715111.041-01 | 2 | 2 | 9 | |||
| 10 | Ось | ОТИБ.715111.041 | 2 | 2 | 10 | |||
| 11 | Пружина | ОТИБ.753512.032 | 2 | 2 | 11 |
