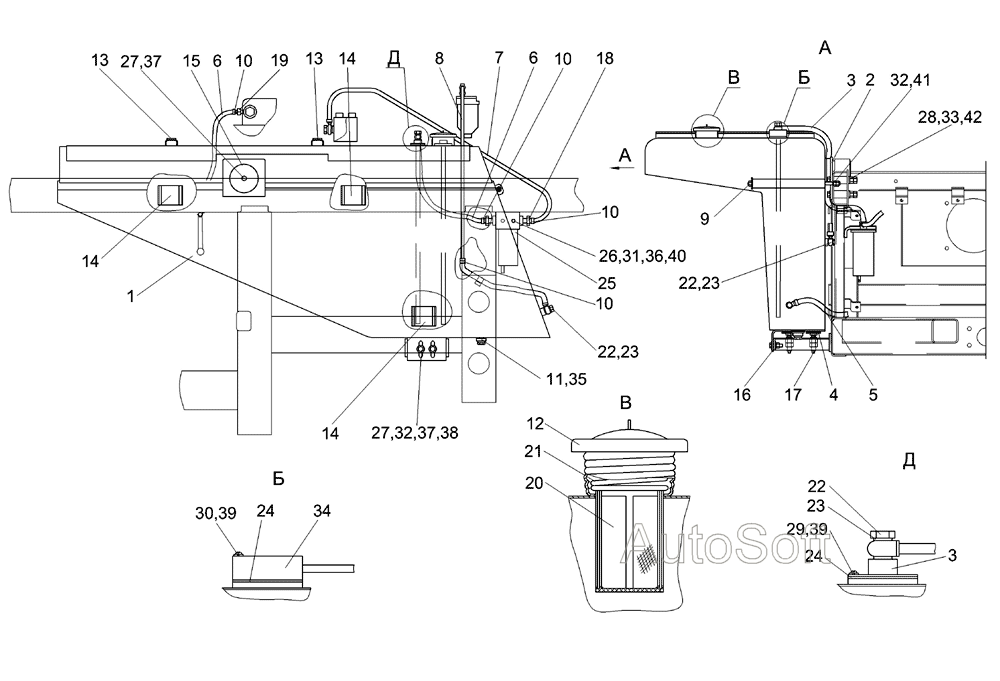

Встановлення паливного обладнання КГС 0123000
100%
Назва деталі
Монтаж паливного обладнання
Заводський номер
КГС 0123000
Кількість на модель
1
№
Назва деталі
Паливний бак
Заводський номер
КГС 0123010
Кількість на модель
1
№
1
Назва деталі
Опора
Заводський номер
КГС 0123020
Кількість на модель
1
№
2
Назва деталі
Труба__NT__0__
Заводський номер
КГС 0123030
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
КГС 0123060
Кількість на модель
2
№
4
Назва деталі
Паливопровід
Заводський номер
КГС 0123070
Кількість на модель
1
№
5
Назва деталі
Паливопровід
Заводський номер
КГС 0123070-01
Кількість на модель
2
№
6
Назва деталі
Паливопровід
Заводський номер
КГС 0123070-02
Кількість на модель
1
№
7
Назва деталі
Паливопровід
Заводський номер
КГС 0123080
Кількість на модель
1
№
8
Назва деталі
Шпилька
Заводський номер
КГС 0123090
Кількість на модель
1
№
9
Назва деталі
Стяжний хомут
Заводський номер
А.23.02.260
Кількість на модель
4
№
10
Назва деталі
Зливний клапан
Заводський номер
КВС-1-0103180
Кількість на модель
1
№
11
Назва деталі
Кришка
Заводський номер
КИС 0108610
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
КГС 0123002
Кількість на модель
2
№
13
Назва деталі
Прокладка
Заводський номер
КГС 0123002-01
Кількість на модель
3
№
14
Назва деталі
Диск
Заводський номер
КГС 0123425
Кількість на модель
1
№
15
Назва деталі
Регулювальна пластина
Заводський номер
КГС 0123426
Кількість на модель
8
№
16
Назва деталі
Опора
Заводський номер
КГС 0123603
Кількість на модель
2
№
17
Назва деталі
Штуцер
Заводський номер
КИЛ 0138612А
Кількість на модель
2
№
18
Назва деталі
Штуцер
Заводський номер
КИЛ-1-0116609
Кількість на модель
1
№
19
Назва деталі
Фільтр
Заводський номер
КИС 0108022
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
КИС 0108684
Кількість на модель
1
№
21
Назва деталі
Спеціальний болт
Заводський номер
КИС 0118623А
Кількість на модель
3
№
22
Назва деталі
Диск
Заводський номер
УЭС 0500003-01
Кількість на модель
10
№
23
Назва деталі
Прокладка
Заводський номер
200-3806026
Кількість на модель
2
№
24
Назва деталі
Фільтр грубого очищення палива
Заводський номер
204А-1115010
Кількість на модель
1
№
25
Назва деталі
Болт M8-6e30-7796
Заводський номер
Болт М8-6ех30-7796
Кількість на модель
2
№
26
Назва деталі
Болт M12-6e45-7796
Заводський номер
Болт М12-6ех45-7796
Кількість на модель
3
№
27
Назва деталі
Болт M16-6e110-7796
Заводський номер
Болт М16-6ех110-7796
Кількість на модель
3
№
28
Назва деталі
Гвинт В.М5-6ex18-17473
Заводський номер
Винт В.М5-6ех18-17473
Кількість на модель
5
№
29
Назва деталі
Гвинт В.М5-6ex35-17473
Заводський номер
Винт В.М5-6ех35-17473
Кількість на модель
5
№
30
Назва деталі
Гайка М8-6G-5915
Заводський номер
Гайка М8-6G-5915
Кількість на модель
2
№
31
Назва деталі
Гайка М12-6G-5915
Заводський номер
Гайка М12-6G-5915
Кількість на модель
4
№
32
Назва деталі
Гайка М16-6G-5915
Заводський номер
Гайка М16-6G-5915
Кількість на модель
3
№
33
Назва деталі
Датчик рівня палива ДОТ-750
Заводський номер
ДОТ-750
Кількість на модель
1
№
34
Назва деталі
Прокладка 30 АДО-23358
Заводський номер
Прокладка 30 АДО-23358
Кількість на модель
1
№
35
Назва деталі
Диск 8t 65G-6402
Заводський номер
Шайба 8Т 65Г-6402
Кількість на модель
2
№
36
Назва деталі
Диск 12t 65G-6402
Заводський номер
Шайба 12Т 65Г-6402
Кількість на модель
3
№
37
Назва деталі
Диск A.12.01-6958
Заводський номер
Шайба А.12.01-6958
Кількість на модель
4
№
38
Назва деталі
Диск S.5.01-11371
Заводський номер
Шайба С.5.01-11371
Кількість на модель
10
№
39
Назва деталі
Диск S.8.01-11371
Заводський номер
Шайба С.8.01-11371
Кількість на модель
2
№
40
Назва деталі
Диск S.12.01-11371
Заводський номер
Шайба С.12.01-11371
Кількість на модель
1
№
41
Назва деталі
Диск S.16.01-11371
Заводський номер
Шайба С.16.01-11371
Кількість на модель
3
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж паливного обладнання | КГС 0123000 | 1 | 1 | |||||
| 1 | Паливний бак | КГС 0123010 | 1 | 1 | 1 | |||
| 2 | Опора | КГС 0123020 | 1 | 1 | 2 | |||
| 3 | Труба__NT__0__ | КГС 0123030 | 1 | 1 | 3 | |||
| 4 | Диск | КГС 0123060 | 2 | 2 | 4 | |||
| 5 | Паливопровід | КГС 0123070 | 1 | 1 | 5 | |||
| 6 | Паливопровід | КГС 0123070-01 | 2 | 2 | 6 | |||
| 7 | Паливопровід | КГС 0123070-02 | 1 | 1 | 7 | |||
| 8 | Паливопровід | КГС 0123080 | 1 | 1 | 8 | |||
| 9 | Шпилька | КГС 0123090 | 1 | 1 | 9 | |||
| 10 | Стяжний хомут | А.23.02.260 | 4 | 4 | 10 | |||
| 11 | Зливний клапан | КВС-1-0103180 | 1 | 1 | 11 | |||
| 12 | Кришка | КИС 0108610 | 1 | 1 | 12 | |||
| 13 | Прокладка | КГС 0123002 | 2 | 2 | 13 | |||
| 14 | Прокладка | КГС 0123002-01 | 3 | 3 | 14 | |||
| 15 | Диск | КГС 0123425 | 1 | 1 | 15 | |||
| 16 | Регулювальна пластина | КГС 0123426 | 8 | 8 | 16 | |||
| 17 | Опора | КГС 0123603 | 2 | 2 | 17 | |||
| 18 | Штуцер | КИЛ 0138612А | 2 | 2 | 18 | |||
| 19 | Штуцер | КИЛ-1-0116609 | 1 | 1 | 19 | |||
| 20 | Фільтр | КИС 0108022 | 1 | 1 | 20 | |||
| 21 | Пружина | КИС 0108684 | 1 | 1 | 21 | |||
| 22 | Спеціальний болт | КИС 0118623А | 3 | 3 | 22 | |||
| 23 | Диск | УЭС 0500003-01 | 10 | 10 | 23 | |||
| 24 | Прокладка | 200-3806026 | 2 | 2 | 24 | |||
| 25 | Фільтр грубого очищення палива | 204А-1115010 | 1 | 1 | 25 | |||
| 26 | Болт M8-6e30-7796 | Болт М8-6ех30-7796 | 2 | 2 | 26 | |||
| 27 | Болт M12-6e45-7796 | Болт М12-6ех45-7796 | 3 | 3 | 27 | |||
| 28 | Болт M16-6e110-7796 | Болт М16-6ех110-7796 | 3 | 3 | 28 | |||
| 29 | Гвинт В.М5-6ex18-17473 | Винт В.М5-6ех18-17473 | 5 | 5 | 29 | |||
| 30 | Гвинт В.М5-6ex35-17473 | Винт В.М5-6ех35-17473 | 5 | 5 | 30 | |||
| 31 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | 2 | 2 | 31 | |||
| 32 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | 4 | 4 | 32 | |||
| 33 | Гайка М16-6G-5915 | Гайка М16-6G-5915 | 3 | 3 | 33 | |||
| 34 | Датчик рівня палива ДОТ-750 | ДОТ-750 | 1 | 1 | 34 | |||
| 35 | Прокладка 30 АДО-23358 | Прокладка 30 АДО-23358 | 1 | 1 | 35 | |||
| 36 | Диск 8t 65G-6402 | Шайба 8Т 65Г-6402 | 2 | 2 | 36 | |||
| 37 | Диск 12t 65G-6402 | Шайба 12Т 65Г-6402 | 3 | 3 | 37 | |||
| 38 | Диск A.12.01-6958 | Шайба А.12.01-6958 | 4 | 4 | 38 | |||
| 39 | Диск S.5.01-11371 | Шайба С.5.01-11371 | 10 | 10 | 39 | |||
| 40 | Диск S.8.01-11371 | Шайба С.8.01-11371 | 2 | 2 | 40 | |||
| 41 | Диск S.12.01-11371 | Шайба С.12.01-11371 | 1 | 1 | 41 | |||
| 42 | Диск S.16.01-11371 | Шайба С.16.01-11371 | 3 | 3 | 42 |
