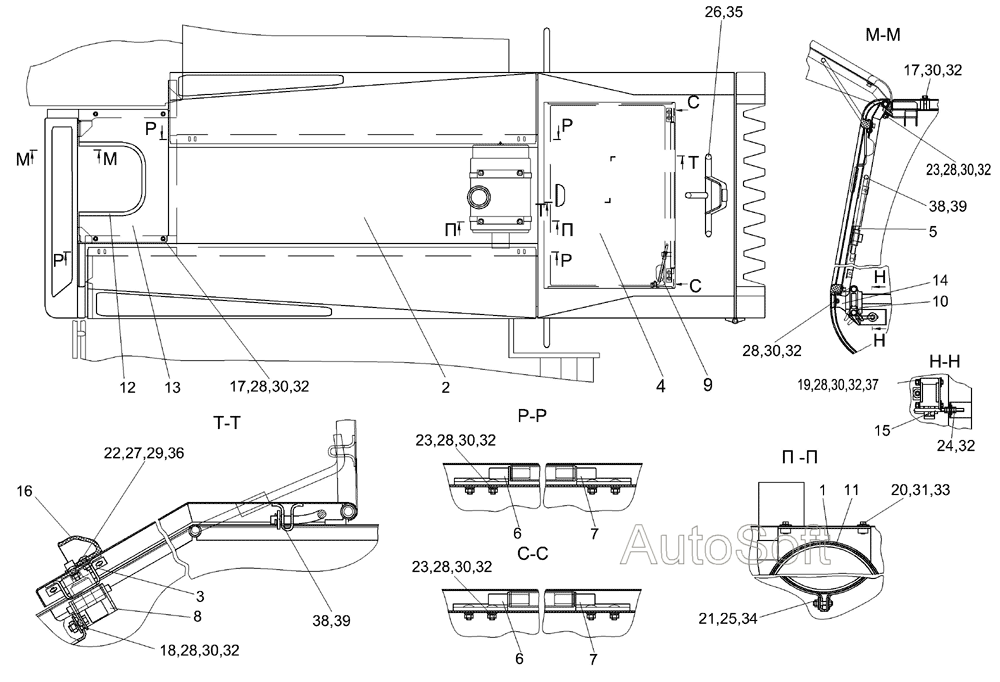

Встановлення капотів КГС 0128000 (вид зверху)
100%
Назва деталі
Встановлення капотів
Заводський номер
КГС 0128000
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
КГС 0116060
Кількість на модель
2
№
1
Назва деталі
Каркас
Заводський номер
КГС 0128010
Кількість на модель
1
№
2
Назва деталі
Фіксатор
Заводський номер
КГС 0128140
Кількість на модель
4
№
3
Назва деталі
Кришка
Заводський номер
КГС 0128150
Кількість на модель
1
№
4
Назва деталі
Фіксатор
Заводський номер
КГС 0128340
Кількість на модель
1
№
5
Назва деталі
Петля
Заводський номер
КВС-1-0160020
Кількість на модель
4
№
6
Назва деталі
Петля
Заводський номер
КВС-1-0160020-01
Кількість на модель
4
№
7
Назва деталі
Замок у зборі
Заводський номер
КИС 0128300А
Кількість на модель
5
№
8
Назва деталі
Фіксатор
Заводський номер
КИС 0128380А
Кількість на модель
1
№
9
Назва деталі
Замок
Заводський номер
УЭС 1100140
Кількість на модель
1
№
10
Назва деталі
Очисник повітря
Заводський номер
260-1109015
Кількість на модель
1
№
11
Назва деталі
Ущільнювач (Ущільнювач Т-70 (фірма «Stomil», Польща) L=1000 мм + 5 мм)
Заводський номер
КГС 0128008
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
КГС 0128423
Кількість на модель
1
№
13
Назва деталі
Кронштейн
Заводський номер
КГС 0128486
Кількість на модель
1
№
14
Назва деталі
Фіксатор
Заводський номер
КГС 0128617
Кількість на модель
1
№
15
Назва деталі
Ручка.
Заводський номер
КВС-1-0160005
Кількість на модель
6
№
16
Назва деталі
Болт M8-6e16-7796
Заводський номер
Болт М8-6ех16-7796
Кількість на модель
28
№
17
Назва деталі
Болт M8-6e20-7796
Заводський номер
Болт М8-6ех20-7796
Кількість на модель
8
№
18
Назва деталі
Болт M8-6e65-7796
Заводський номер
Болт М8-6ех65-7796
Кількість на модель
1
№
19
Назва деталі
Болт M10-6e40-7796
Заводський номер
Болт М10-6ех40-7796
Кількість на модель
2
№
20
Назва деталі
Болт M12-6e25-7796
Заводський номер
Болт М12-6ех25-7796
Кількість на модель
4
№
21
Назва деталі
Болт M6-6e16-7802
Заводський номер
Болт М6-6ех16-7802
Кількість на модель
18
№
22
Назва деталі
Болт M8-6e20-7802
Заводський номер
Болт М8-6ех20-7802
Кількість на модель
20
№
23
Назва деталі
Гайка М8-6G-2526
Заводський номер
Гайка М8-6G-2526
Кількість на модель
10
№
24
Назва деталі
Гайка М10-6G-2526
Заводський номер
Гайка М10-6G-2526
Кількість на модель
12
№
25
Назва деталі
Гайка М20х1, 5-6G-2526
Заводський номер
Гайка М20х1,5-6G-2526
Кількість на модель
14
№
26
Назва деталі
Гайка М6-6G-5915
Заводський номер
Гайка М6-6G-5915
Кількість на модель
23
№
27
Назва деталі
Гайка М8-6G-5915
Заводський номер
Гайка М8-6G-5915
Кількість на модель
41
№
28
Назва деталі
Диск 6t 65G-6402
Заводський номер
Шайба 6Т 65Г-6402
Кількість на модель
22
№
29
Назва деталі
Диск 8t 65G-6402
Заводський номер
Шайба 8Т 65Г-6402
Кількість на модель
71
№
30
Назва деталі
Диск 10t 65G-6402
Заводський номер
Шайба 10Т 65Г-6402
Кількість на модель
4
№
31
Назва деталі
Диск A.8.01-6958
Заводський номер
Шайба А.8.01-6958
Кількість на модель
85
№
32
Назва деталі
Диск A.10.01-6958
Заводський номер
Шайба А.10.01-6958
Кількість на модель
10
№
33
Назва деталі
Диск A.12.01-6958
Заводський номер
Шайба А.12.01-6958
Кількість на модель
16
№
34
Назва деталі
Диск A.20.01-6958
Заводський номер
Шайба А.20.01-6958
Кількість на модель
7
№
35
Назва деталі
Диск S.6.01-11371
Заводський номер
Шайба С.6.01-11371
Кількість на модель
22
№
36
Назва деталі
Диск S.8.01-11371
Заводський номер
Шайба С.8.01-11371
Кількість на модель
6
№
37
Назва деталі
Диск S.10.01-11371
Заводський номер
Шайба С.10.01-11371
Кількість на модель
2
№
38
Назва деталі
Шплінт 2,5х18-397
Заводський номер
Шплинт 2,5х18-397
Кількість на модель
2
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення капотів | КГС 0128000 | 1 | 1 | |||||
| 1 | Хомут | КГС 0116060 | 2 | 2 | 1 | |||
| 2 | Каркас | КГС 0128010 | 1 | 1 | 2 | |||
| 3 | Фіксатор | КГС 0128140 | 4 | 4 | 3 | |||
| 4 | Кришка | КГС 0128150 | 1 | 1 | 4 | |||
| 5 | Фіксатор | КГС 0128340 | 1 | 1 | 5 | |||
| 6 | Петля | КВС-1-0160020 | 4 | 4 | 6 | |||
| 7 | Петля | КВС-1-0160020-01 | 4 | 4 | 7 | |||
| 8 | Замок у зборі | КИС 0128300А | 5 | 5 | 8 | |||
| 9 | Фіксатор | КИС 0128380А | 1 | 1 | 9 | |||
| 10 | Замок | УЭС 1100140 | 1 | 1 | 10 | |||
| 11 | Очисник повітря | 260-1109015 | 1 | 1 | 11 | |||
| 12 | Ущільнювач (Ущільнювач Т-70 (фірма «Stomil», Польща) L=1000 мм + 5 мм) | КГС 0128008 | 1 | 1 | 12 | |||
| 13 | Кришка | КГС 0128423 | 1 | 1 | 13 | |||
| 14 | Кронштейн | КГС 0128486 | 1 | 1 | 14 | |||
| 15 | Фіксатор | КГС 0128617 | 1 | 1 | 15 | |||
| 16 | Ручка. | КВС-1-0160005 | 6 | 6 | 16 | |||
| 17 | Болт M8-6e16-7796 | Болт М8-6ех16-7796 | 28 | 28 | 17 | |||
| 18 | Болт M8-6e20-7796 | Болт М8-6ех20-7796 | 8 | 8 | 18 | |||
| 19 | Болт M8-6e65-7796 | Болт М8-6ех65-7796 | 1 | 1 | 19 | |||
| 20 | Болт M10-6e40-7796 | Болт М10-6ех40-7796 | 2 | 2 | 20 | |||
| 21 | Болт M12-6e25-7796 | Болт М12-6ех25-7796 | 4 | 4 | 21 | |||
| 22 | Болт M6-6e16-7802 | Болт М6-6ех16-7802 | 18 | 18 | 22 | |||
| 23 | Болт M8-6e20-7802 | Болт М8-6ех20-7802 | 20 | 20 | 23 | |||
| 24 | Гайка М8-6G-2526 | Гайка М8-6G-2526 | 10 | 10 | 24 | |||
| 25 | Гайка М10-6G-2526 | Гайка М10-6G-2526 | 12 | 12 | 25 | |||
| 26 | Гайка М20х1, 5-6G-2526 | Гайка М20х1,5-6G-2526 | 14 | 14 | 26 | |||
| 27 | Гайка М6-6G-5915 | Гайка М6-6G-5915 | 23 | 23 | 27 | |||
| 28 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | 41 | 41 | 28 | |||
| 29 | Диск 6t 65G-6402 | Шайба 6Т 65Г-6402 | 22 | 22 | 29 | |||
| 30 | Диск 8t 65G-6402 | Шайба 8Т 65Г-6402 | 71 | 71 | 30 | |||
| 31 | Диск 10t 65G-6402 | Шайба 10Т 65Г-6402 | 4 | 4 | 31 | |||
| 32 | Диск A.8.01-6958 | Шайба А.8.01-6958 | 85 | 85 | 32 | |||
| 33 | Диск A.10.01-6958 | Шайба А.10.01-6958 | 10 | 10 | 33 | |||
| 34 | Диск A.12.01-6958 | Шайба А.12.01-6958 | 16 | 16 | 34 | |||
| 35 | Диск A.20.01-6958 | Шайба А.20.01-6958 | 7 | 7 | 35 | |||
| 36 | Диск S.6.01-11371 | Шайба С.6.01-11371 | 22 | 22 | 36 | |||
| 37 | Диск S.8.01-11371 | Шайба С.8.01-11371 | 6 | 6 | 37 | |||
| 38 | Диск S.10.01-11371 | Шайба С.10.01-11371 | 2 | 2 | 38 | |||
| 39 | Шплінт 2,5х18-397 | Шплинт 2,5х18-397 | 2 | 2 | 39 |
