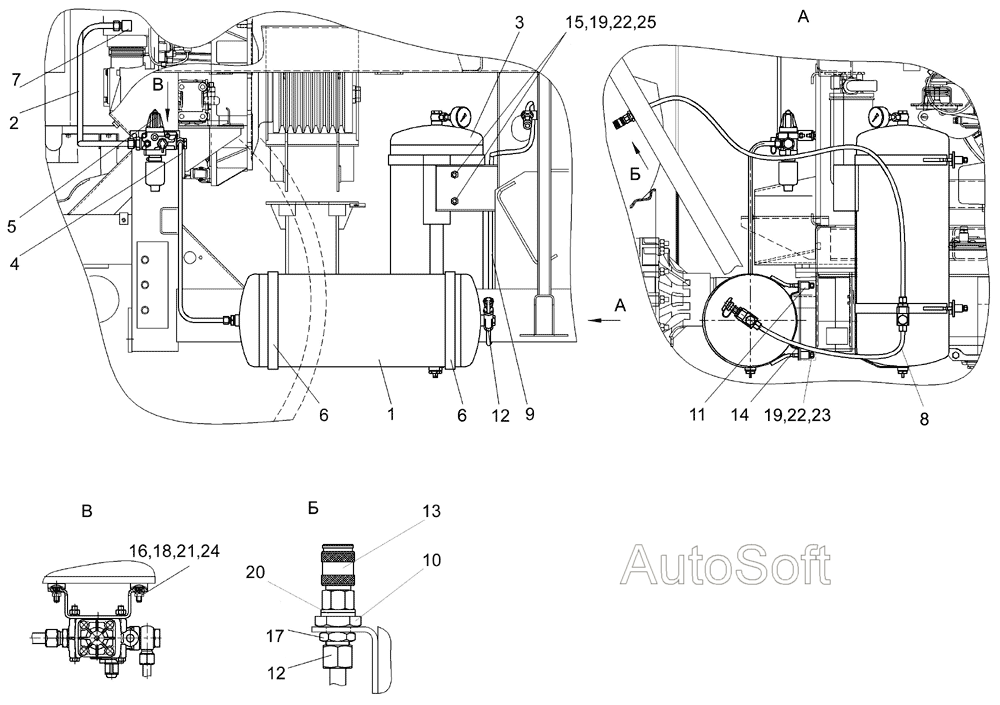

Пневматична система КГС 0180000
100%
Назва деталі
Пневматична система
Заводський номер
КГС 0180000
Кількість на модель
1
№
Назва деталі
Пневматичний вихід
Заводський номер
КГС 0180120
Кількість на модель
1
№
Назва деталі
Ресивер
Заводський номер
КГС 0180030
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
КГС 0180040
Кількість на модель
1
№
2
Назва деталі
Ресивер
Заводський номер
КГС 0180050
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
КГС 0180060
Кількість на модель
1
№
4
Назва деталі
Регулятор тиску
Заводський номер
КГС 0180190
Кількість на модель
1
№
5
Назва деталі
Хомут
Заводський номер
ПЕА 3508080
Кількість на модель
2
№
6
Назва деталі
Кутник
Заводський номер
УЭС-6-0800110
Кількість на модель
1
№
7
Назва деталі
Пневмотрубка
Заводський номер
КГС 0180001
Кількість на модель
1
№
8
Назва деталі
Пневмотрубка
Заводський номер
КГС 0180001-01
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
КГС 0180602
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
СТВ 0105646
Кількість на модель
4
№
11
Назва деталі
Гайка
Заводський номер
УЭС-7-0800624-01
Кількість на модель
4
№
12
Назва деталі
Фітинг (фірма «Camozzi», Італія)
Заводський номер
5083,5
Кількість на модель
1
№
13
Назва деталі
Прокладка повітряного балона
Заводський номер
887Б-3513091
Кількість на модель
2
№
14
Назва деталі
Болт M10-6eх30-7796
Заводський номер
Болт М10-6eХ30-7796
Кількість на модель
2
№
15
Назва деталі
Болт M8-6eх20-7802
Заводський номер
Болт М8-6eХ20-7802
Кількість на модель
2
№
16
Назва деталі
Гайка М18х1, 5-6G-2526
Заводський номер
Гайка М18Х1,5-6G-2526
Кількість на модель
1
№
17
Назва деталі
Гайка М8-6G.8-5915
Заводський номер
Гайка М8-6G.8-5915
Кількість на модель
2
№
18
Назва деталі
Гайка М10-6G.8-5915
Заводський номер
Гайка М10-6G.8-5915
Кількість на модель
6
№
19
Назва деталі
Прокладка G 1/2 М1-23358
Заводський номер
Прокладка G М1-23358
Кількість на модель
1
№
20
Назва деталі
Диск 8t 65G-6402
Заводський номер
Шайба 8Т 65Г-6402
Кількість на модель
2
№
21
Назва деталі
Диск 10t 65G-6402
Заводський номер
Шайба 10Т 65Г-6402
Кількість на модель
6
№
22
Назва деталі
Диск A 10.01- 10450
Заводський номер
Шайба А 10.01-10450
Кількість на модель
4
№
23
Назва деталі
Диск S.8.01-11371
Заводський номер
Шайба С.8.01-11371
Кількість на модель
2
№
24
Назва деталі
Диск S.10.01-11371
Заводський номер
Шайба С.10.01-11371
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневматична система | КГС 0180000 | 1 | 1 | |||||
| Пневматичний вихід | КГС 0180120 | 1 | 1 | |||||
| 1 | Ресивер | КГС 0180030 | 1 | 1 | 1 | |||
| 2 | Трубопровід | КГС 0180040 | 1 | 1 | 2 | |||
| 3 | Ресивер | КГС 0180050 | 1 | 1 | 3 | |||
| 4 | Трубопровід | КГС 0180060 | 1 | 1 | 4 | |||
| 5 | Регулятор тиску | КГС 0180190 | 1 | 1 | 5 | |||
| 6 | Хомут | ПЕА 3508080 | 2 | 2 | 6 | |||
| 7 | Кутник | УЭС-6-0800110 | 1 | 1 | 7 | |||
| 8 | Пневмотрубка | КГС 0180001 | 1 | 1 | 8 | |||
| 9 | Пневмотрубка | КГС 0180001-01 | 1 | 1 | 9 | |||
| 10 | Штуцер | КГС 0180602 | 1 | 1 | 10 | |||
| 11 | Втулка | СТВ 0105646 | 4 | 4 | 11 | |||
| 12 | Гайка | УЭС-7-0800624-01 | 4 | 4 | 12 | |||
| 13 | Фітинг (фірма «Camozzi», Італія) | 5083,5 | 1 | 1 | 13 | |||
| 14 | Прокладка повітряного балона | 887Б-3513091 | 2 | 2 | 14 | |||
| 15 | Болт M10-6eх30-7796 | Болт М10-6eХ30-7796 | 2 | 2 | 15 | |||
| 16 | Болт M8-6eх20-7802 | Болт М8-6eХ20-7802 | 2 | 2 | 16 | |||
| 17 | Гайка М18х1, 5-6G-2526 | Гайка М18Х1,5-6G-2526 | 1 | 1 | 17 | |||
| 18 | Гайка М8-6G.8-5915 | Гайка М8-6G.8-5915 | 2 | 2 | 18 | |||
| 19 | Гайка М10-6G.8-5915 | Гайка М10-6G.8-5915 | 6 | 6 | 19 | |||
| 20 | Прокладка G 1/2 М1-23358 | Прокладка G М1-23358 | 1 | 1 | 20 | |||
| 21 | Диск 8t 65G-6402 | Шайба 8Т 65Г-6402 | 2 | 2 | 21 | |||
| 22 | Диск 10t 65G-6402 | Шайба 10Т 65Г-6402 | 6 | 6 | 22 | |||
| 23 | Диск A 10.01- 10450 | Шайба А 10.01-10450 | 4 | 4 | 23 | |||
| 24 | Диск S.8.01-11371 | Шайба С.8.01-11371 | 2 | 2 | 24 | |||
| 25 | Диск S.10.01-11371 | Шайба С.10.01-11371 | 2 | 2 | 25 |
