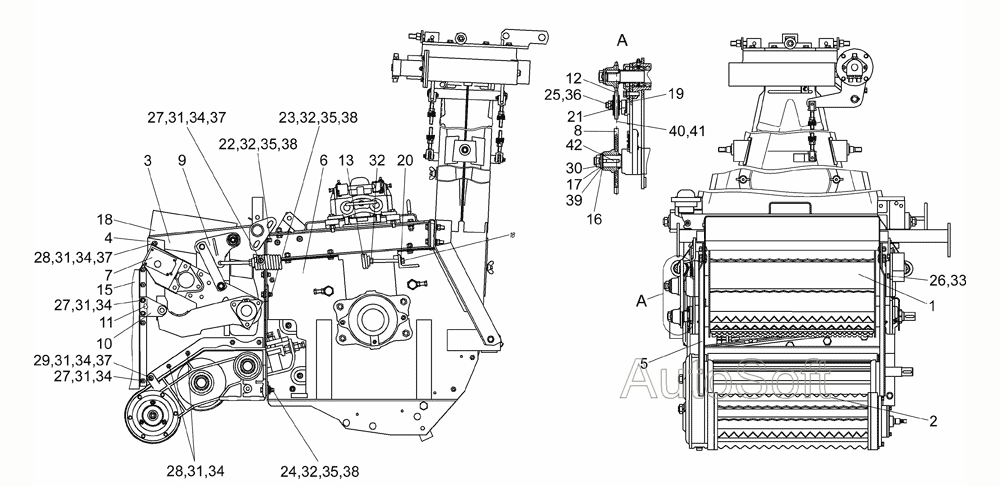

Живильно-подрібнювальний апарат КГС 0150000
100%
Назва деталі
Живильно-подрібнювальний апарат
Заводський номер
КГС 0150000
Кількість на модель
1
№
Назва деталі
Верхні валки
Заводський номер
КГС 0103010
Кількість на модель
1
№
1
Назва деталі
Нижні валки
Заводський номер
КГС 0130090
Кількість на модель
1
№
2
Назва деталі
Обв'язка
Заводський номер
КГС 0103330
Кількість на модель
1
№
3
Назва деталі
Стінка
Заводський номер
КГС 0103430
Кількість на модель
1
№
4
Назва деталі
Стінка
Заводський номер
КГС 0103430-01
Кількість на модель
1
№
5
Назва деталі
Подрібнювальний апарат
Заводський номер
КГС 0150010
Кількість на модель
1
№
6
Назва деталі
Датчик каменедетектора
Заводський номер
КВС-1-0111070
Кількість на модель
1
№
7
Назва деталі
Зірочка
Заводський номер
КИС 0103080А
Кількість на модель
1
№
8
Назва деталі
Торсіон
Заводський номер
КИС 0103190А
Кількість на модель
1
№
9
Назва деталі
Кронштейн
Заводський номер
КИС 0103200А
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
КИС 0103200А-01
Кількість на модель
1
№
11
Назва деталі
Натяжний пристрій
Заводський номер
КИС 0103470
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
КИС 0103640
Кількість на модель
1
№
13
Назва деталі
Натяжний болт
Заводський номер
КИС 0150560
Кількість на модель
2
№
14
Назва деталі
Відбивач стебла
Заводський номер
КИЛ 0103003
Кількість на модель
2
№
15
Назва деталі
Регулювальна шайба
Заводський номер
КИС 0103412
Кількість на модель
5
№
16
Назва деталі
Стопорна шайба
Заводський номер
КИС 0103413
Кількість на модель
1
№
17
Назва деталі
Щиток
Заводський номер
КИС 0103496А
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
КИС 0103497
Кількість на модель
6
№
19
Назва деталі
Диск
Заводський номер
КИС 0125103
Кількість на модель
2
№
20
Назва деталі
Диск
Заводський номер
КИС 0143501
Кількість на модель
2
№
21
Назва деталі
Болт M12-6e30– 7796
Заводський номер
Болт М12-6ех30 – 7796
Кількість на модель
4
№
22
Назва деталі
Болт M12-6e35– 7796
Заводський номер
Болт М12-6ех35 – 7796
Кількість на модель
2
№
23
Назва деталі
Болт M12-6e45– 7796
Заводський номер
Болт М12-6ех45 – 7796
Кількість на модель
2
№
24
Назва деталі
Болт M14-6e45– 7796
Заводський номер
Болт М14-6ех45 – 7796
Кількість на модель
1
№
25
Назва деталі
Болт M6-6e30– 7798
Заводський номер
Болт М6-6ех30 – 7798
Кількість на модель
4
№
26
Назва деталі
Болт M10-6e25– 7802
Заводський номер
Болт М10-6ех25 – 7802
Кількість на модель
16
№
27
Назва деталі
Болт M10-6e30– 7802
Заводський номер
Болт М10-6ех30 – 7802
Кількість на модель
12
№
28
Назва деталі
Болт M10-6e40– 7802
Заводський номер
Болт М10-6ех40 – 7802
Кількість на модель
2
№
29
Назва деталі
Гайка М24х2-6G–2526
Заводський номер
Гайка М24х2-6G – 2526
Кількість на модель
1
№
30
Назва деталі
Гайка М10-6G–5915
Заводський номер
Гайка М10-6G – 5915
Кількість на модель
28
№
31
Назва деталі
Гайка М12-6G–5915
Заводський номер
Гайка М12-6G – 5915
Кількість на модель
10
№
32
Назва деталі
Диск 6t 65G-6402
Заводський номер
Шайба 6Т 65Г-6402
Кількість на модель
4
№
33
Назва деталі
Диск 10t 65G-6402
Заводський номер
Шайба 10Т 65Г-6402
Кількість на модель
28
№
34
Назва деталі
Диск 12t 65G-6402
Заводський номер
Шайба 12Т 65Г-6402
Кількість на модель
8
№
35
Назва деталі
Диск 14t 65G-6402
Заводський номер
Шайба 14Т 65Г-6402
Кількість на модель
1
№
36
Назва деталі
Диск S.10.01-11371
Заводський номер
Шайба С.10.01-11371
Кількість на модель
10
№
37
Назва деталі
Диск S.12.01-11371
Заводський номер
Шайба С.12.01-11371
Кількість на модель
12
№
38
Назва деталі
Диск S.24.01–11371
Заводський номер
Шайба С.24.01-11371
Кількість на модель
1
№
39
Назва деталі
Ланцюг ПР-19,05-31,8-13568, L=895,35 мм
Заводський номер
Цепь ПР-19,05-31,8-13568, L=895,35 мм
Кількість на модель
1
№
40
Назва деталі
Ланка С-ПР-19,05-31,8 – 13568
Заводський номер
Звено С-ПР-19,05-31,8-13568
Кількість на модель
1
№
41
Назва деталі
Шпонка 2-10х8х36–23360
Заводський номер
Шпонка 2-10х8х36 – 23360
Кількість на модель
1
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Живильно-подрібнювальний апарат | КГС 0150000 | 1 | 1 | |||||
| 1 | Верхні валки | КГС 0103010 | 1 | 1 | 1 | |||
| 2 | Нижні валки | КГС 0130090 | 1 | 1 | 2 | |||
| 3 | Обв'язка | КГС 0103330 | 1 | 1 | 3 | |||
| 4 | Стінка | КГС 0103430 | 1 | 1 | 4 | |||
| 5 | Стінка | КГС 0103430-01 | 1 | 1 | 5 | |||
| 6 | Подрібнювальний апарат | КГС 0150010 | 1 | 1 | 6 | |||
| 7 | Датчик каменедетектора | КВС-1-0111070 | 1 | 1 | 7 | |||
| 8 | Зірочка | КИС 0103080А | 1 | 1 | 8 | |||
| 9 | Торсіон | КИС 0103190А | 1 | 1 | 9 | |||
| 10 | Кронштейн | КИС 0103200А | 1 | 1 | 10 | |||
| 11 | Кронштейн | КИС 0103200А-01 | 1 | 1 | 11 | |||
| 12 | Натяжний пристрій | КИС 0103470 | 1 | 1 | 12 | |||
| 13 | Пружина | КИС 0103640 | 1 | 1 | 13 | |||
| 14 | Натяжний болт | КИС 0150560 | 2 | 2 | 14 | |||
| 15 | Відбивач стебла | КИЛ 0103003 | 2 | 2 | 15 | |||
| 16 | Регулювальна шайба | КИС 0103412 | 5 | 5 | 16 | |||
| 17 | Стопорна шайба | КИС 0103413 | 1 | 1 | 17 | |||
| 18 | Щиток | КИС 0103496А | 1 | 1 | 18 | |||
| 19 | Прокладка | КИС 0103497 | 6 | 6 | 19 | |||
| 20 | Диск | КИС 0125103 | 2 | 2 | 20 | |||
| 21 | Диск | КИС 0143501 | 2 | 2 | 21 | |||
| 22 | Болт M12-6e30– 7796 | Болт М12-6ех30 – 7796 | 4 | 4 | 22 | |||
| 23 | Болт M12-6e35– 7796 | Болт М12-6ех35 – 7796 | 2 | 2 | 23 | |||
| 24 | Болт M12-6e45– 7796 | Болт М12-6ех45 – 7796 | 2 | 2 | 24 | |||
| 25 | Болт M14-6e45– 7796 | Болт М14-6ех45 – 7796 | 1 | 1 | 25 | |||
| 26 | Болт M6-6e30– 7798 | Болт М6-6ех30 – 7798 | 4 | 4 | 26 | |||
| 27 | Болт M10-6e25– 7802 | Болт М10-6ех25 – 7802 | 16 | 16 | 27 | |||
| 28 | Болт M10-6e30– 7802 | Болт М10-6ех30 – 7802 | 12 | 12 | 28 | |||
| 29 | Болт M10-6e40– 7802 | Болт М10-6ех40 – 7802 | 2 | 2 | 29 | |||
| 30 | Гайка М24х2-6G–2526 | Гайка М24х2-6G – 2526 | 1 | 1 | 30 | |||
| 31 | Гайка М10-6G–5915 | Гайка М10-6G – 5915 | 28 | 28 | 31 | |||
| 32 | Гайка М12-6G–5915 | Гайка М12-6G – 5915 | 10 | 10 | 32 | |||
| 33 | Диск 6t 65G-6402 | Шайба 6Т 65Г-6402 | 4 | 4 | 33 | |||
| 34 | Диск 10t 65G-6402 | Шайба 10Т 65Г-6402 | 28 | 28 | 34 | |||
| 35 | Диск 12t 65G-6402 | Шайба 12Т 65Г-6402 | 8 | 8 | 35 | |||
| 36 | Диск 14t 65G-6402 | Шайба 14Т 65Г-6402 | 1 | 1 | 36 | |||
| 37 | Диск S.10.01-11371 | Шайба С.10.01-11371 | 10 | 10 | 37 | |||
| 38 | Диск S.12.01-11371 | Шайба С.12.01-11371 | 12 | 12 | 38 | |||
| 39 | Диск S.24.01–11371 | Шайба С.24.01-11371 | 1 | 1 | 39 | |||
| 40 | Ланцюг ПР-19,05-31,8-13568, L=895,35 мм | Цепь ПР-19,05-31,8-13568, L=895,35 мм | 1 | 1 | 40 | |||
| 41 | Ланка С-ПР-19,05-31,8 – 13568 | Звено С-ПР-19,05-31,8-13568 | 1 | 1 | 41 | |||
| 42 | Шпонка 2-10х8х36–23360 | Шпонка 2-10х8х36 – 23360 | 1 | 1 | 42 |
