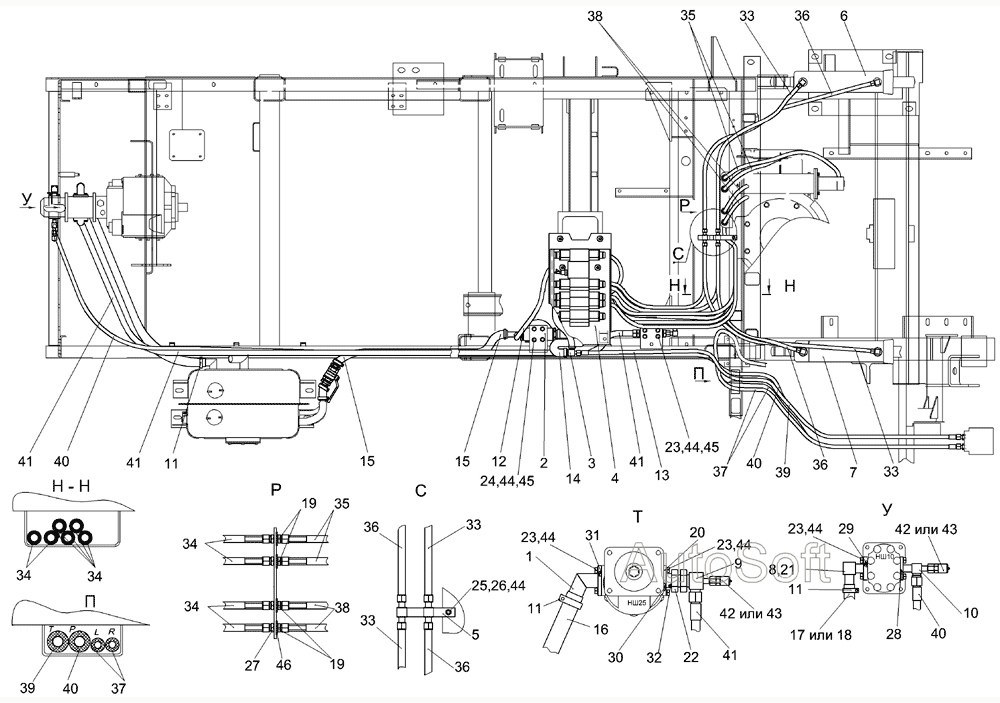

Гідросистема робочих органів та рульового управління КГС 0125000 (вид зверху)
100%
Назва деталі
Гідравлічна система робочих органів та рульового управління
Заводський номер
КГС 0125000
Кількість на модель
1
№
Назва деталі
Фланець
Заводський номер
КГС 0125030
Кількість на модель
1
№
1
Назва деталі
Кран
Заводський номер
КГС 0125040
Кількість на модель
1
№
2
Назва деталі
Трійник
Заводський номер
КГС 0125110
Кількість на модель
1
№
3
Назва деталі
Гідроблок
Заводський номер
КГС 0125140
Кількість на модель
1
№
4
Назва деталі
Планка
Заводський номер
КГС 0125160
Кількість на модель
1
№
5
Назва деталі
Гідроциліндр
Заводський номер
КИЛ 0118440
Кількість на модель
1
№
6
Назва деталі
Гідроциліндр
Заводський номер
КИЛ 0118440-01
Кількість на модель
1
№
7
Назва деталі
Кутник
Заводський номер
КИЛ-1-0138060
Кількість на модель
1
№
8
Назва деталі
Трійник
Заводський номер
КВС-1-0602380
Кількість на модель
1
№
9
Назва деталі
Трійник
Заводський номер
КВС-1-0602950
Кількість на модель
1
№
10
Назва деталі
Хомут
Заводський номер
А 23.02.160
Кількість на модель
1
№
11
Назва деталі
Рукав (Рукав 12х20-1,6-10362 L=1700+5 мм)
Заводський номер
КГС 0125002
Кількість на модель
1
№
12
Назва деталі
Рукав (Рукав 20х29-1,6-10362 L=1000+5 мм)
Заводський номер
КГС 0125004
Кількість на модель
1
№
13
Назва деталі
Рукав (Рукав 25х35-1,6-10362 L=700+5 мм)
Заводський номер
КГС 0125005-01
Кількість на модель
1
№
14
Назва деталі
Рукав (Рукав 25х35-1,6-10362 L=1100+5 мм)
Заводський номер
КГС 0125005-02
Кількість на модель
2
№
15
Назва деталі
Рукав (Рукав Б-1-25-5398 L=650+5 мм)
Заводський номер
КГС 0125012
Кількість на модель
1
№
16
Назва деталі
Шланг (Всмоктувальний шланг Т-605 (SAE100R4) DN1914A-12 L=950+5 мм)
Заводський номер
КГС 0125013
Кількість на модель
1
№
17
Назва деталі
Шланг (Всмоктувальний шланг 17G-12 (SAE100R4) DN20 L=950+5 мм)
Заводський номер
КГС 0125014
Кількість на модель
1
№
18
Назва деталі
Штуцер
Заводський номер
ПКК 0113659
Кількість на модель
1
№
19
Назва деталі
Фланець
Заводський номер
КИЛ 0118661
Кількість на модель
1
№
20
Назва деталі
Напівфланець
Заводський номер
УЭС 0603627
Кількість на модель
2
№
21
Назва деталі
Штуцер
Заводський номер
УЭС-7-0602618
Кількість на модель
1
№
22
Назва деталі
Болт M8-6e20-7796
Заводський номер
Болт М8-6ех20-7796
Кількість на модель
18
№
23
Назва деталі
Болт M8-6e25-7796
Заводський номер
Болт М8-6ех25-7796
Кількість на модель
4
№
24
Назва деталі
Болт M8-6e60-7796
Заводський номер
Болт М8-6ех60-7796
Кількість на модель
1
№
25
Назва деталі
Гайка М8-6G-5915
Заводський номер
Гайка М8-6G-5915
Кількість на модель
4
№
26
Назва деталі
Гайка М16х1, 5-6G-2526
Заводський номер
Гайка М16х1,5-6G-2526
Кількість на модель
7
№
27
Назва деталі
Кільце
Заводський номер
Кольцо 017-021-25-2-2-18829/9833
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
Кольцо 019-023-25-2-2-18829/9833
Кількість на модель
1
№
29
Назва деталі
Кільце
Заводський номер
Кольцо 030-034-25-2-2-18829/9833
Кількість на модель
1
№
30
Назва деталі
Кільце
Заводський номер
Кольцо 038-042-25-2-2-18829/9833
Кількість на модель
1
№
31
Назва деталі
Ущільнювальне кільце 16,5х2,5 70NBR
Заводський номер
Кольцо уплотнительное 16,5х2,5 70NBR
Кількість на модель
1
№
32
Назва деталі
Шланг високого тиску 6-1SN-M16x1,5-60-800
Заводський номер
6-1SN-M16x1,5-60-800
Кількість на модель
3
№
33
Назва деталі
Шланг високого тиску 8-2SN-M16x1,5-60-1400
Заводський номер
8-2SN-M16x1,5-60-1400
Кількість на модель
8
№
34
Назва деталі
Шланг високого тиску 8-2SN-M16x1,5-60-1500
Заводський номер
8-2SN-M16x1,5-60-1500
Кількість на модель
2
№
35
Назва деталі
Шланг високого тиску 8-2SN-M16x1,5-60-1120
Заводський номер
8-2SN-M16x1,5-60-1120
Кількість на модель
4
№
36
Назва деталі
Шланг високого тиску 8-2SN-M16x1,5-60-1900
Заводський номер
8-2SN-M16x1,5-60-1900
Кількість на модель
2
№
37
Назва деталі
Шланг високого тиску 8-2SN-M16x1,5-60-2200
Заводський номер
8-2SN-M16x1,5-60-2200
Кількість на модель
2
№
38
Назва деталі
Шланг високого тиску 12-2SN-M20x1,5-60-2500
Заводський номер
12-2SN-M20x1,5-60-2500
Кількість на модель
1
№
39
Назва деталі
Шланг високого тиску 12-2SN-M20x1,5-60-4200-0-90
Заводський номер
12-2SN-M20x1,5-60-4200-0-90
Кількість на модель
1
№
40
Назва деталі
Шланг високого тиску 16-2SN-M27x1,5-60-1600-0-90
Заводський номер
16-2SN-M27x1,5-60-1600-0-90
Кількість на модель
1
№
41
Назва деталі
Різьбове з'єднання з ковпачком АВ20-11/808 (фірма «Bosch-Rexrot», Німеччина)
Заводський номер
АВ20-11/808 (фирма “Bosch-Rexrot”, Германия
Кількість на модель
1
№
42
Назва деталі
Вимірювальна муфта SMK20-08L-VK (фірма «Stauff», Німеччина)
Заводський номер
SMK20-08L-VK (фирма “Stauff”, Германия)
Кількість на модель
1
№
43
Назва деталі
Диск 8t 65G-6402
Заводський номер
Шайба 8Т 65Г-6402
Кількість на модель
24
№
44
Назва деталі
Диск S.6.01-11371
Заводський номер
Шайба С.6.01-11371
Кількість на модель
3
№
45
Назва деталі
Диск S.16.01-11371
Заводський номер
Шайба С.16.01-11371
Кількість на модель
5
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідравлічна система робочих органів та рульового управління | КГС 0125000 | 1 | 1 | |||||
| 1 | Фланець | КГС 0125030 | 1 | 1 | 1 | |||
| 2 | Кран | КГС 0125040 | 1 | 1 | 2 | |||
| 3 | Трійник | КГС 0125110 | 1 | 1 | 3 | |||
| 4 | Гідроблок | КГС 0125140 | 1 | 1 | 4 | |||
| 5 | Планка | КГС 0125160 | 1 | 1 | 5 | |||
| 6 | Гідроциліндр | КИЛ 0118440 | 1 | 1 | 6 | |||
| 7 | Гідроциліндр | КИЛ 0118440-01 | 1 | 1 | 7 | |||
| 8 | Кутник | КИЛ-1-0138060 | 1 | 1 | 8 | |||
| 9 | Трійник | КВС-1-0602380 | 1 | 1 | 9 | |||
| 10 | Трійник | КВС-1-0602950 | 1 | 1 | 10 | |||
| 11 | Хомут | А 23.02.160 | 1 | 1 | 11 | |||
| 12 | Рукав (Рукав 12х20-1,6-10362 L=1700+5 мм) | КГС 0125002 | 1 | 1 | 12 | |||
| 13 | Рукав (Рукав 20х29-1,6-10362 L=1000+5 мм) | КГС 0125004 | 1 | 1 | 13 | |||
| 14 | Рукав (Рукав 25х35-1,6-10362 L=700+5 мм) | КГС 0125005-01 | 1 | 1 | 14 | |||
| 15 | Рукав (Рукав 25х35-1,6-10362 L=1100+5 мм) | КГС 0125005-02 | 2 | 2 | 15 | |||
| 16 | Рукав (Рукав Б-1-25-5398 L=650+5 мм) | КГС 0125012 | 1 | 1 | 16 | |||
| 17 | Шланг (Всмоктувальний шланг Т-605 (SAE100R4) DN1914A-12 L=950+5 мм) | КГС 0125013 | 1 | 1 | 17 | |||
| 18 | Шланг (Всмоктувальний шланг 17G-12 (SAE100R4) DN20 L=950+5 мм) | КГС 0125014 | 1 | 1 | 18 | |||
| 19 | Штуцер | ПКК 0113659 | 1 | 1 | 19 | |||
| 20 | Фланець | КИЛ 0118661 | 1 | 1 | 20 | |||
| 21 | Напівфланець | УЭС 0603627 | 2 | 2 | 21 | |||
| 22 | Штуцер | УЭС-7-0602618 | 1 | 1 | 22 | |||
| 23 | Болт M8-6e20-7796 | Болт М8-6ех20-7796 | 18 | 18 | 23 | |||
| 24 | Болт M8-6e25-7796 | Болт М8-6ех25-7796 | 4 | 4 | 24 | |||
| 25 | Болт M8-6e60-7796 | Болт М8-6ех60-7796 | 1 | 1 | 25 | |||
| 26 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | 4 | 4 | 26 | |||
| 27 | Гайка М16х1, 5-6G-2526 | Гайка М16х1,5-6G-2526 | 7 | 7 | 27 | |||
| 28 | Кільце | Кольцо 017-021-25-2-2-18829/9833 | 1 | 1 | 28 | |||
| 29 | Кільце | Кольцо 019-023-25-2-2-18829/9833 | 1 | 1 | 29 | |||
| 30 | Кільце | Кольцо 030-034-25-2-2-18829/9833 | 1 | 1 | 30 | |||
| 31 | Кільце | Кольцо 038-042-25-2-2-18829/9833 | 1 | 1 | 31 | |||
| 32 | Ущільнювальне кільце 16,5х2,5 70NBR | Кольцо уплотнительное 16,5х2,5 70NBR | 1 | 1 | 32 | |||
| 33 | Шланг високого тиску 6-1SN-M16x1,5-60-800 | 6-1SN-M16x1,5-60-800 | 3 | 3 | 33 | |||
| 34 | Шланг високого тиску 8-2SN-M16x1,5-60-1400 | 8-2SN-M16x1,5-60-1400 | 8 | 8 | 34 | |||
| 35 | Шланг високого тиску 8-2SN-M16x1,5-60-1500 | 8-2SN-M16x1,5-60-1500 | 2 | 2 | 35 | |||
| 36 | Шланг високого тиску 8-2SN-M16x1,5-60-1120 | 8-2SN-M16x1,5-60-1120 | 4 | 4 | 36 | |||
| 37 | Шланг високого тиску 8-2SN-M16x1,5-60-1900 | 8-2SN-M16x1,5-60-1900 | 2 | 2 | 37 | |||
| 38 | Шланг високого тиску 8-2SN-M16x1,5-60-2200 | 8-2SN-M16x1,5-60-2200 | 2 | 2 | 38 | |||
| 39 | Шланг високого тиску 12-2SN-M20x1,5-60-2500 | 12-2SN-M20x1,5-60-2500 | 1 | 1 | 39 | |||
| 40 | Шланг високого тиску 12-2SN-M20x1,5-60-4200-0-90 | 12-2SN-M20x1,5-60-4200-0-90 | 1 | 1 | 40 | |||
| 41 | Шланг високого тиску 16-2SN-M27x1,5-60-1600-0-90 | 16-2SN-M27x1,5-60-1600-0-90 | 1 | 1 | 41 | |||
| 42 | Різьбове з'єднання з ковпачком АВ20-11/808 (фірма «Bosch-Rexrot», Німеччина) | АВ20-11/808 (фирма “Bosch-Rexrot”, Германия | 1 | 1 | 42 | |||
| 43 | Вимірювальна муфта SMK20-08L-VK (фірма «Stauff», Німеччина) | SMK20-08L-VK (фирма “Stauff”, Германия) | 1 | 1 | 43 | |||
| 44 | Диск 8t 65G-6402 | Шайба 8Т 65Г-6402 | 24 | 24 | 44 | |||
| 45 | Диск S.6.01-11371 | Шайба С.6.01-11371 | 3 | 3 | 45 | |||
| 46 | Диск S.16.01-11371 | Шайба С.16.01-11371 | 5 | 5 | 46 |
