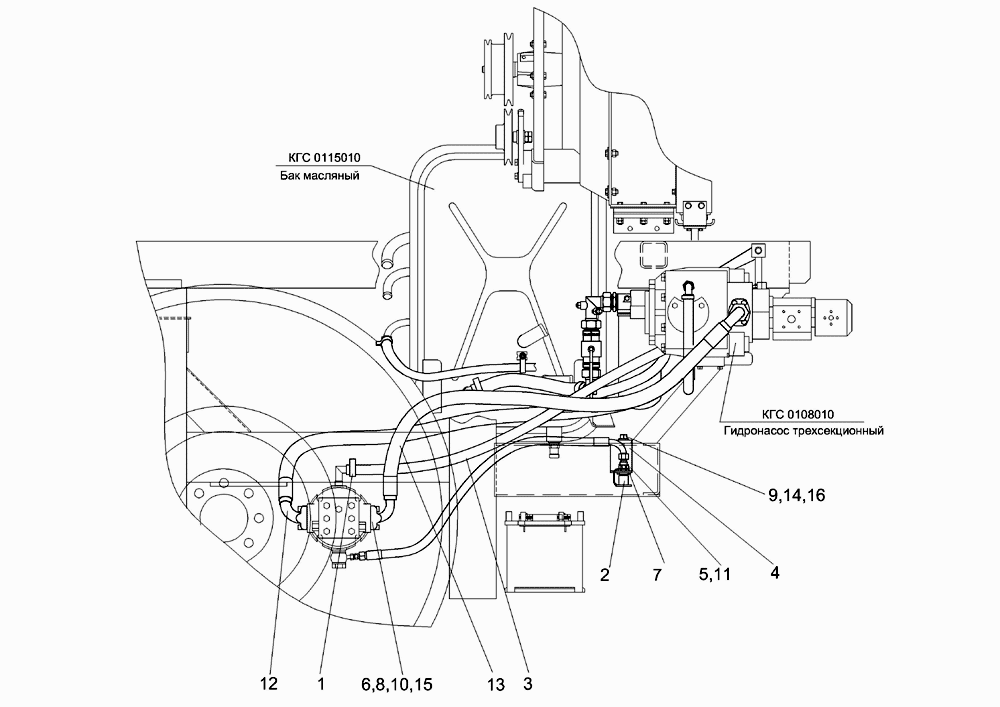

Гідросистема приводу ходової частини КГС 0108000
100%
Назва деталі
Гідравлічна система приводу ходової частини
Заводський номер
КГС 0108000
Кількість на модель
1
№
Назва деталі
Трисекційний гідронасос
Заводський номер
КГС 0108010
Кількість на модель
№
Назва деталі
Масляний бак
Заводський номер
КГС 0115010
Кількість на модель
№
Назва деталі
Стяжний хомут
Заводський номер
А23-02.160
Кількість на модель
6
№
1
Назва деталі
Внутрішня напівмуфта
Заводський номер
МС 12-3-020-01
Кількість на модель
1
№
2
Назва деталі
Всмоктувальний рукав 20х29-1,6-10362 L=1250+10 мм
Заводський номер
КГС 0108002-01
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
КГС 0108401
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
КИЛ 0118613
Кількість на модель
1
№
5
Назва деталі
Ущільнювальне кільце
Заводський номер
ГСТ 90-00.003
Кількість на модель
4
№
6
Назва деталі
Спеціальна гайка
Заводський номер
ПКК 0135665
Кількість на модель
1
№
7
Назва деталі
Напівфланець
Заводський номер
УЭС-7-0601614
Кількість на модель
8
№
8
Назва деталі
Болт M10-6e30-7796
Заводський номер
Болт М10-6ех30-7796
Кількість на модель
1
№
9
Назва деталі
Болт M12-6e45-7796
Заводський номер
Болт М12-6ех45-7796
Кількість на модель
16
№
10
Назва деталі
Кільце
Заводський номер
Кольцо 019-022-19-2-2-18829/9833
Кількість на модель
1
№
11
Назва деталі
Шланг високого тиску
Заводський номер
РВД 25-4SH-SAEj1518-2200-900-900
Кількість на модель
1
№
12
Назва деталі
Шланг високого тиску
Заводський номер
РВД 25-4SH-SAEj518M42х2-240-1400-900-900 /2700
Кількість на модель
1
№
13
Назва деталі
Диск 10t 65G-6402
Заводський номер
Шайба 10Т 65Г-6402
Кількість на модель
1
№
14
Назва деталі
Диск 12t 65G-6402
Заводський номер
Шайба 12Т 65Г-6402
Кількість на модель
16
№
15
Назва деталі
Диск S.10.01-6958
Заводський номер
Шайба С.10.01-6958
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідравлічна система приводу ходової частини | КГС 0108000 | 1 | 1 | |||||
| Трисекційний гідронасос | КГС 0108010 | |||||||
| Масляний бак | КГС 0115010 | |||||||
| 1 | Стяжний хомут | А23-02.160 | 6 | 6 | 1 | |||
| 2 | Внутрішня напівмуфта | МС 12-3-020-01 | 1 | 1 | 2 | |||
| 3 | Всмоктувальний рукав 20х29-1,6-10362 L=1250+10 мм | КГС 0108002-01 | 1 | 1 | 3 | |||
| 4 | Кронштейн | КГС 0108401 | 1 | 1 | 4 | |||
| 5 | Штуцер | КИЛ 0118613 | 1 | 1 | 5 | |||
| 6 | Ущільнювальне кільце | ГСТ 90-00.003 | 4 | 4 | 6 | |||
| 7 | Спеціальна гайка | ПКК 0135665 | 1 | 1 | 7 | |||
| 8 | Напівфланець | УЭС-7-0601614 | 8 | 8 | 8 | |||
| 9 | Болт M10-6e30-7796 | Болт М10-6ех30-7796 | 1 | 1 | 9 | |||
| 10 | Болт M12-6e45-7796 | Болт М12-6ех45-7796 | 16 | 16 | 10 | |||
| 11 | Кільце | Кольцо 019-022-19-2-2-18829/9833 | 1 | 1 | 11 | |||
| 12 | Шланг високого тиску | РВД 25-4SH-SAEj1518-2200-900-900 | 1 | 1 | 12 | |||
| 13 | Шланг високого тиску | РВД 25-4SH-SAEj518M42х2-240-1400-900-900 /2700 | 1 | 1 | 13 | |||
| 14 | Диск 10t 65G-6402 | Шайба 10Т 65Г-6402 | 1 | 1 | 14 | |||
| 15 | Диск 12t 65G-6402 | Шайба 12Т 65Г-6402 | 16 | 16 | 15 | |||
| 16 | Диск S.10.01-6958 | Шайба С.10.01-6958 | 1 | 1 | 16 |
