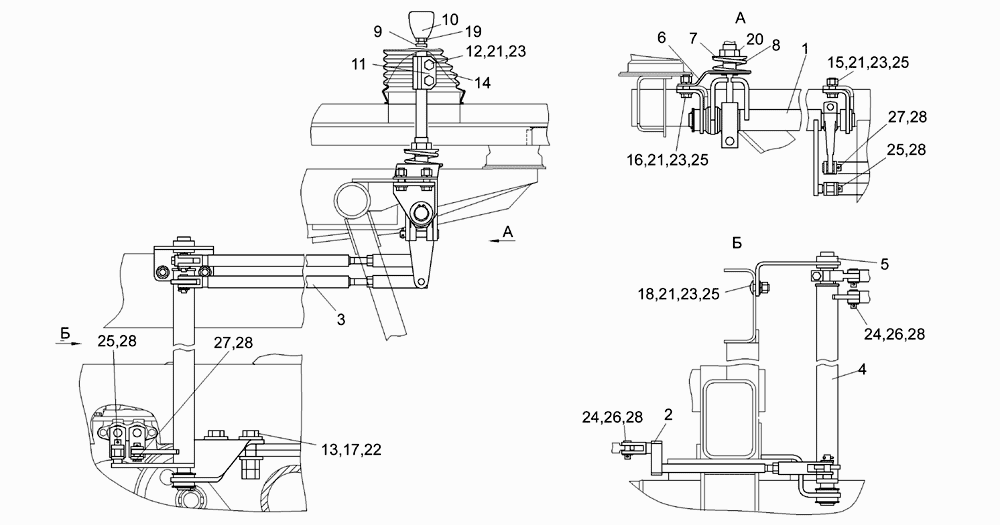

Встановлення механізму керування коробкою передач КГС 0119030
100%
Назва деталі
Встановлення механізму керування коробкою передач
Заводський номер
КГС 0119030
Кількість на модель
1
№
Назва деталі
Блок перемикання
Заводський номер
КГС 0119060
Кількість на модель
1
№
1
Назва деталі
Тяга
Заводський номер
КГС 0119100
Кількість на модель
2
№
2
Назва деталі
Тяга
Заводський номер
КГС 0119330
Кількість на модель
2
№
3
Назва деталі
Вал
Заводський номер
КГС 0119610
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
КГС 0119660
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
КГС 0119680
Кількість на модель
1
№
6
Назва деталі
Тарілка
Заводський номер
КГС 0119488
Кількість на модель
1
№
7
Назва деталі
Пружина
Заводський номер
КГС 0119621
Кількість на модель
1
№
8
Назва деталі
Важіль
Заводський номер
КВС-1-0129607
Кількість на модель
1
№
9
Назва деталі
Рукоятка
Заводський номер
КЗК 0119007
Кількість на модель
1
№
10
Назва деталі
Муфта
Заводський номер
КЗС 0119614
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
КЗС 0119648
Кількість на модель
2
№
12
Назва деталі
Диск
Заводський номер
КИЛ 0100409
Кількість на модель
4
№
13
Назва деталі
Чехол
Заводський номер
80-67.02243-А
Кількість на модель
1
№
14
Назва деталі
Болт M12-6eх30-7796
Заводський номер
Болт М12-6eХ30-7796
Кількість на модель
2
№
15
Назва деталі
Болт M12-6eх35-7796
Заводський номер
Болт М12-6eХ35-7796
Кількість на модель
2
№
16
Назва деталі
Болт M20-6eх80-7796
Заводський номер
Болт М20-6eХ80-7796
Кількість на модель
2
№
17
Назва деталі
Болт M12-6eх45-7802
Заводський номер
Болт М12-6eХ45-7802
Кількість на модель
2
№
18
Назва деталі
Гайка М12-6G-2526
Заводський номер
Гайка М12-6G-2526
Кількість на модель
1
№
19
Назва деталі
Гайка М24х2-6G-2526
Заводський номер
Гайка М24Х2-6G-2526
Кількість на модель
1
№
20
Назва деталі
Гайка М12-6G.8-5915
Заводський номер
Гайка М12-6G.8-5915
Кількість на модель
8
№
21
Назва деталі
Гайка М20-6G-5915
Заводський номер
Гайка М20-6G-5915
Кількість на модель
4
№
22
Назва деталі
Диск 12t 65G-6402
Заводський номер
Шайба 12Т 65Г-6402
Кількість на модель
8
№
23
Назва деталі
Диск S.10.01-11371
Заводський номер
Шайба С.10.01-11371
Кількість на модель
4
№
24
Назва деталі
Диск S.12.01-11371
Заводський номер
Шайба С.12.01-11371
Кількість на модель
8
№
25
Назва деталі
Ось 6-10хb12
Заводський номер
Ось 6-10 b12Х32-9650
Кількість на модель
4
№
26
Назва деталі
Ось 6-12хb12
Заводський номер
Ось 6-12 b12Х32-9650
Кількість на модель
2
№
27
Назва деталі
Шплінт 3,2х25-397
Заводський номер
Шплинт 3,2Х25-397
Кількість на модель
8
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення механізму керування коробкою передач | КГС 0119030 | 1 | 1 | |||||
| 1 | Блок перемикання | КГС 0119060 | 1 | 1 | 1 | |||
| 2 | Тяга | КГС 0119100 | 2 | 2 | 2 | |||
| 3 | Тяга | КГС 0119330 | 2 | 2 | 3 | |||
| 4 | Вал | КГС 0119610 | 1 | 1 | 4 | |||
| 5 | Кронштейн | КГС 0119660 | 1 | 1 | 5 | |||
| 6 | Кронштейн | КГС 0119680 | 1 | 1 | 6 | |||
| 7 | Тарілка | КГС 0119488 | 1 | 1 | 7 | |||
| 8 | Пружина | КГС 0119621 | 1 | 1 | 8 | |||
| 9 | Важіль | КВС-1-0129607 | 1 | 1 | 9 | |||
| 10 | Рукоятка | КЗК 0119007 | 1 | 1 | 10 | |||
| 11 | Муфта | КЗС 0119614 | 1 | 1 | 11 | |||
| 12 | гвинт | КЗС 0119648 | 2 | 2 | 12 | |||
| 13 | Диск | КИЛ 0100409 | 4 | 4 | 13 | |||
| 14 | Чехол | 80-67.02243-А | 1 | 1 | 14 | |||
| 15 | Болт M12-6eх30-7796 | Болт М12-6eХ30-7796 | 2 | 2 | 15 | |||
| 16 | Болт M12-6eх35-7796 | Болт М12-6eХ35-7796 | 2 | 2 | 16 | |||
| 17 | Болт M20-6eх80-7796 | Болт М20-6eХ80-7796 | 2 | 2 | 17 | |||
| 18 | Болт M12-6eх45-7802 | Болт М12-6eХ45-7802 | 2 | 2 | 18 | |||
| 19 | Гайка М12-6G-2526 | Гайка М12-6G-2526 | 1 | 1 | 19 | |||
| 20 | Гайка М24х2-6G-2526 | Гайка М24Х2-6G-2526 | 1 | 1 | 20 | |||
| 21 | Гайка М12-6G.8-5915 | Гайка М12-6G.8-5915 | 8 | 8 | 21 | |||
| 22 | Гайка М20-6G-5915 | Гайка М20-6G-5915 | 4 | 4 | 22 | |||
| 23 | Диск 12t 65G-6402 | Шайба 12Т 65Г-6402 | 8 | 8 | 23 | |||
| 24 | Диск S.10.01-11371 | Шайба С.10.01-11371 | 4 | 4 | 24 | |||
| 25 | Диск S.12.01-11371 | Шайба С.12.01-11371 | 8 | 8 | 25 | |||
| 26 | Ось 6-10хb12 | Ось 6-10 b12Х32-9650 | 4 | 4 | 26 | |||
| 27 | Ось 6-12хb12 | Ось 6-12 b12Х32-9650 | 2 | 2 | 27 | |||
| 28 | Шплінт 3,2х25-397 | Шплинт 3,2Х25-397 | 8 | 8 | 28 |
