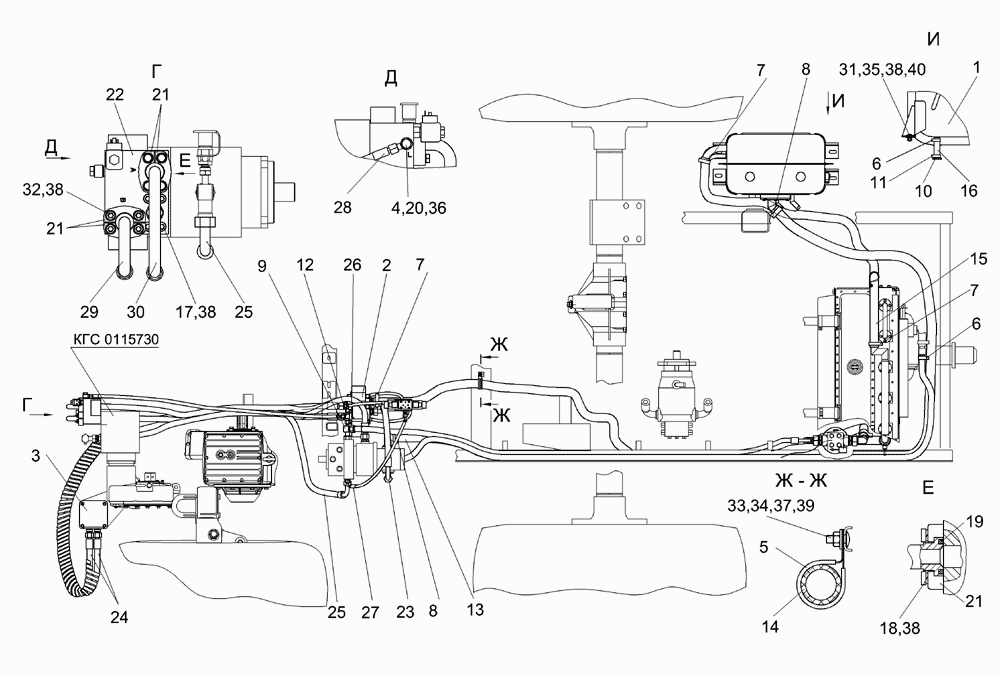

Гідросистема приводу живильного апарату та адаптерів КГС 0115000 (вид зверху)
100%
Назва деталі
Гідросистема приводу подавального пристрою та адаптерів
Заводський номер
КГС 0115000
Кількість на модель
1
№
Назва деталі
Гідромотор приводу живильного апарату
Заводський номер
КГС 0115730
Кількість на модель
№
Назва деталі
Масляний бак
Заводський номер
КГС 0115010
Кількість на модель
1
№
1
Назва деталі
Гідроблок адаптерів
Заводський номер
КГС 0115110
Кількість на модель
1
№
2
Назва деталі
Гідромотор приводу адаптерів
Заводський номер
КГС 0115380
Кількість на модель
1
№
3
Назва деталі
Поворотний кутник
Заводський номер
КГС 0115740
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
КГС 0115770
Кількість на модель
1
№
5
Назва деталі
Стяжний хомут
Заводський номер
А23-02.160
Кількість на модель
3
№
6
Назва деталі
Хомут
Заводський номер
А23-02.170
Кількість на модель
6
№
7
Назва деталі
Стяжний хомут
Заводський номер
А23-02.180
Кількість на модель
2
№
8
Назва деталі
Трійник
Заводський номер
КПТ 0800230
Кількість на модель
1
№
9
Назва деталі
Затор
Заводський номер
УЭС 0400130
Кількість на модель
1
№
10
Назва деталі
Стяжний хомут
Заводський номер
УЭС 0400590
Кількість на модель
1
№
11
Назва деталі
Трійник
Заводський номер
УЭС-7-0602140
Кількість на модель
1
№
12
Назва деталі
Всмоктувальний рукав
Заводський номер
КГС 0115001
Кількість на модель
1
№
13
Назва деталі
Всмоктувальний рукав
Заводський номер
КГС 0115003-01
Кількість на модель
1
№
14
Назва деталі
Всмоктувальний рукав
Заводський номер
КГС 0115003-02
Кількість на модель
1
№
15
Назва деталі
Рукав
Заводський номер
КГС 0115004
Кількість на модель
1
№
16
Назва деталі
Гвинт
Заводський номер
КГС 0115668
Кількість на модель
4
№
17
Назва деталі
гвинт
Заводський номер
КГС 0115669
Кількість на модель
4
№
18
Назва деталі
Ущільнювальне кільце
Заводський номер
ГСТ 90-00.003
Кількість на модель
2
№
19
Назва деталі
Болт поворотного угольника
Заводський номер
КЗР 1580606
Кількість на модель
1
№
20
Назва деталі
Напівфланець
Заводський номер
УЭС-7-0601614
Кількість на модель
1
№
21
Назва деталі
Гідроблок
Заводський номер
227.394.302.9
Кількість на модель
1
№
22
Назва деталі
Шланг високого тиску
Заводський номер
РВД 20-2SN-M30X2-240-700-900-900/900
Кількість на модель
1
№
23
Назва деталі
Шланг високого тиску
Заводський номер
РВД 20-2SN-M30X2-240-3900
Кількість на модель
2
№
24
Назва деталі
Шланг високого тиску
Заводський номер
РВД 20-2SN-M30X2-240-2200-900-900/2700
Кількість на модель
1
№
25
Назва деталі
Шланг високого тиску
Заводський номер
РВД 6 1SN-M16x1,5-600-500-00-900
Кількість на модель
1
№
26
Назва деталі
Шланг високого тиску
Заводський номер
РВД 6 1SN-M16x1,5-600-650-00-900
Кількість на модель
1
№
27
Назва деталі
Шланг високого тиску
Заводський номер
РВД 8 1SN-M16x1,5-600-1650-00-900
Кількість на модель
1
№
28
Назва деталі
Шланг високого тиску 10041.00.00.000 (L=1800, Dy20)
Заводський номер
10041.00.00.000
Кількість на модель
1
№
29
Назва деталі
Шланг високого тиску 10041.00.00.000-01 (L=1800, Dy20)
Заводський номер
10041.00.00.000-01
Кількість на модель
1
№
30
Назва деталі
Болт M12-6e30-7796
Заводський номер
Болт М12-6ех30-7796
Кількість на модель
4
№
31
Назва деталі
Болт M12-6e45-7796
Заводський номер
Болт М12-6ех45-7796
Кількість на модель
8
№
32
Назва деталі
Болт M8-6e20-7802
Заводський номер
Болт М8-6ех20-7802
Кількість на модель
1
№
33
Назва деталі
Гайка М8-6G-5915
Заводський номер
Гайка М8-6G-5915
Кількість на модель
1
№
34
Назва деталі
Гайка М12-6G-5915
Заводський номер
Гайка М12-6G-5915
Кількість на модель
4
№
35
Назва деталі
Прокладка G1/4М1-23358
Заводський номер
Прокладка G1/4 М1-23358
Кількість на модель
5
№
36
Назва деталі
Диск 8t 65G-6402
Заводський номер
Шайба 8Т 65Г-6402
Кількість на модель
5
№
37
Назва деталі
Диск 12t 65G-6402
Заводський номер
Шайба 12Т 65Г-6402
Кількість на модель
24
№
38
Назва деталі
Диск S.8.01-6958
Заводський номер
Шайба С.8.01-6958
Кількість на модель
10
№
39
Назва деталі
Диск A.12.01-6958
Заводський номер
Шайба А.12.01-6958
Кількість на модель
8
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема приводу подавального пристрою та адаптерів | КГС 0115000 | 1 | 1 | |||||
| Гідромотор приводу живильного апарату | КГС 0115730 | |||||||
| 1 | Масляний бак | КГС 0115010 | 1 | 1 | 1 | |||
| 2 | Гідроблок адаптерів | КГС 0115110 | 1 | 1 | 2 | |||
| 3 | Гідромотор приводу адаптерів | КГС 0115380 | 1 | 1 | 3 | |||
| 4 | Поворотний кутник | КГС 0115740 | 1 | 1 | 4 | |||
| 5 | Хомут | КГС 0115770 | 1 | 1 | 5 | |||
| 6 | Стяжний хомут | А23-02.160 | 3 | 3 | 6 | |||
| 7 | Хомут | А23-02.170 | 6 | 6 | 7 | |||
| 8 | Стяжний хомут | А23-02.180 | 2 | 2 | 8 | |||
| 9 | Трійник | КПТ 0800230 | 1 | 1 | 9 | |||
| 10 | Затор | УЭС 0400130 | 1 | 1 | 10 | |||
| 11 | Стяжний хомут | УЭС 0400590 | 1 | 1 | 11 | |||
| 12 | Трійник | УЭС-7-0602140 | 1 | 1 | 12 | |||
| 13 | Всмоктувальний рукав | КГС 0115001 | 1 | 1 | 13 | |||
| 14 | Всмоктувальний рукав | КГС 0115003-01 | 1 | 1 | 14 | |||
| 15 | Всмоктувальний рукав | КГС 0115003-02 | 1 | 1 | 15 | |||
| 16 | Рукав | КГС 0115004 | 1 | 1 | 16 | |||
| 17 | Гвинт | КГС 0115668 | 4 | 4 | 17 | |||
| 18 | гвинт | КГС 0115669 | 4 | 4 | 18 | |||
| 19 | Ущільнювальне кільце | ГСТ 90-00.003 | 2 | 2 | 19 | |||
| 20 | Болт поворотного угольника | КЗР 1580606 | 1 | 1 | 20 | |||
| 21 | Напівфланець | УЭС-7-0601614 | 1 | 1 | 21 | |||
| 22 | Гідроблок | 227.394.302.9 | 1 | 1 | 22 | |||
| 23 | Шланг високого тиску | РВД 20-2SN-M30X2-240-700-900-900/900 | 1 | 1 | 23 | |||
| 24 | Шланг високого тиску | РВД 20-2SN-M30X2-240-3900 | 2 | 2 | 24 | |||
| 25 | Шланг високого тиску | РВД 20-2SN-M30X2-240-2200-900-900/2700 | 1 | 1 | 25 | |||
| 26 | Шланг високого тиску | РВД 6 1SN-M16x1,5-600-500-00-900 | 1 | 1 | 26 | |||
| 27 | Шланг високого тиску | РВД 6 1SN-M16x1,5-600-650-00-900 | 1 | 1 | 27 | |||
| 28 | Шланг високого тиску | РВД 8 1SN-M16x1,5-600-1650-00-900 | 1 | 1 | 28 | |||
| 29 | Шланг високого тиску 10041.00.00.000 (L=1800, Dy20) | 10041.00.00.000 | 1 | 1 | 29 | |||
| 30 | Шланг високого тиску 10041.00.00.000-01 (L=1800, Dy20) | 10041.00.00.000-01 | 1 | 1 | 30 | |||
| 31 | Болт M12-6e30-7796 | Болт М12-6ех30-7796 | 4 | 4 | 31 | |||
| 32 | Болт M12-6e45-7796 | Болт М12-6ех45-7796 | 8 | 8 | 32 | |||
| 33 | Болт M8-6e20-7802 | Болт М8-6ех20-7802 | 1 | 1 | 33 | |||
| 34 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | 1 | 1 | 34 | |||
| 35 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | 4 | 4 | 35 | |||
| 36 | Прокладка G1/4М1-23358 | Прокладка G1/4 М1-23358 | 5 | 5 | 36 | |||
| 37 | Диск 8t 65G-6402 | Шайба 8Т 65Г-6402 | 5 | 5 | 37 | |||
| 38 | Диск 12t 65G-6402 | Шайба 12Т 65Г-6402 | 24 | 24 | 38 | |||
| 39 | Диск S.8.01-6958 | Шайба С.8.01-6958 | 10 | 10 | 39 | |||
| 40 | Диск A.12.01-6958 | Шайба А.12.01-6958 | 8 | 8 | 40 |
