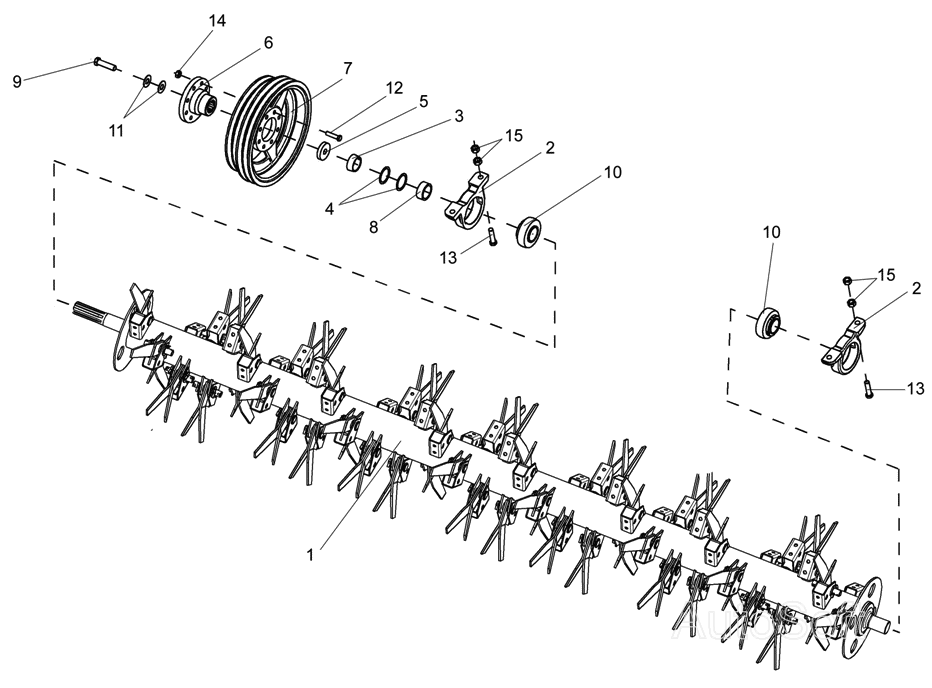

Встановлення ударного пристрою центральної секції
100%
Назва деталі
Шків
Заводський номер
КПР-1-9208000
Кількість на модель
1
№
Назва деталі
Більний пристрій
Заводський номер
КПР 9302000
Кількість на модель
1
№
1
Назва деталі
Корпус подшипника
Заводський номер
КПР 9200201
Кількість на модель
2
№
2
Назва деталі
Втулка
Заводський номер
КПР 9200407
Кількість на модель
2
№
3
Назва деталі
Диск
Заводський номер
КПР 9200411
Кількість на модель
10
№
4
Назва деталі
Диск
Заводський номер
КПР-1-9200603
Кількість на модель
2
№
5
Назва деталі
Пастка
Заводський номер
КПР-1-9207601
Кількість на модель
1
№
6
Назва деталі
Шків
Заводський номер
КПР-1-9208101
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
КПР-1-9300803
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
УЭС 0100603А-05
Кількість на модель
2
№
9
Назва деталі
Подшипник
Заводський номер
1680208 С17
Кількість на модель
2
№
10
Назва деталі
Тарілчаста пружина
Заводський номер
II-1-3-35х15х1,5х1-3057
Кількість на модель
8
№
11
Назва деталі
гвинт
Заводський номер
М10-6ех40-7796
Кількість на модель
8
№
12
Назва деталі
гвинт
Заводський номер
М12-6ех50-7796
Кількість на модель
4
№
13
Назва деталі
Гайка
Заводський номер
М10-6G-5915
Кількість на модель
8
№
14
Назва деталі
Гайка
Заводський номер
М12-6G-5915
Кількість на модель
8
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шків | КПР-1-9208000 | 1 | 1 | |||||
| 1 | Більний пристрій | КПР 9302000 | 1 | 1 | 1 | |||
| 2 | Корпус подшипника | КПР 9200201 | 2 | 2 | 2 | |||
| 3 | Втулка | КПР 9200407 | 2 | 2 | 3 | |||
| 4 | Диск | КПР 9200411 | 10 | 10 | 4 | |||
| 5 | Диск | КПР-1-9200603 | 2 | 2 | 5 | |||
| 6 | Пастка | КПР-1-9207601 | 1 | 1 | 6 | |||
| 7 | Шків | КПР-1-9208101 | 1 | 1 | 7 | |||
| 8 | Втулка | КПР-1-9300803 | 1 | 1 | 8 | |||
| 9 | гвинт | УЭС 0100603А-05 | 2 | 2 | 9 | |||
| 10 | Подшипник | 1680208 С17 | 2 | 2 | 10 | |||
| 11 | Тарілчаста пружина | II-1-3-35х15х1,5х1-3057 | 8 | 8 | 11 | |||
| 12 | гвинт | М10-6ех40-7796 | 8 | 8 | 12 | |||
| 13 | гвинт | М12-6ех50-7796 | 4 | 4 | 13 | |||
| 14 | Гайка | М10-6G-5915 | 8 | 8 | 14 | |||
| 15 | Гайка | М12-6G-5915 | 8 | 8 | 15 |
