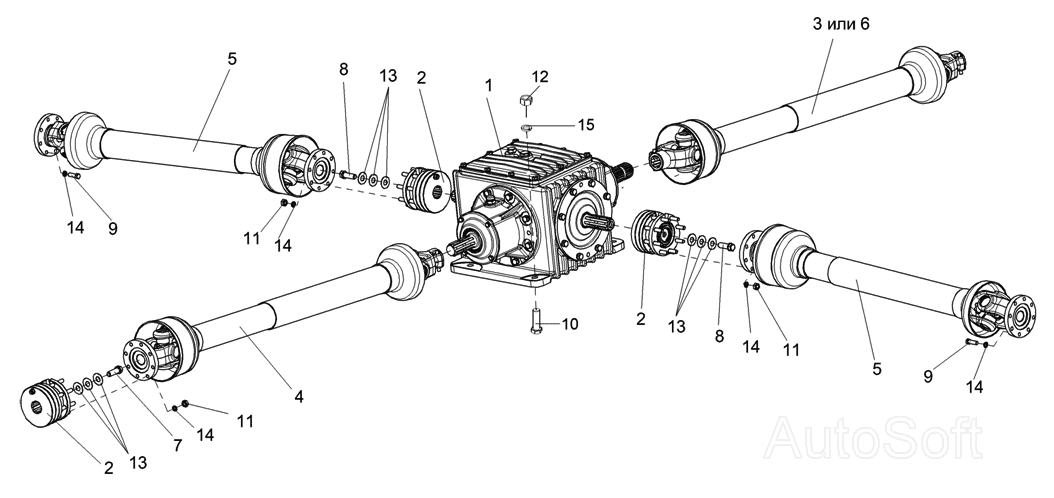

Встановлення редуктора КПР 9103000
100%
Назва деталі
Редуктор __NT__0__
Заводський номер
КПР 9103000
Кількість на модель
1
№
1
Назва деталі
Запобіжна муфта
Заводський номер
КПР 9130000
Кількість на модель
3
№
2
Назва деталі
Карданний вал
Заводський номер
АТ 10.040.3000-080/125
Кількість на модель
1
№
3
Назва деталі
Карданний вал
Заводський номер
ТТ 10.040.3000-070/112
Кількість на модель
2
№
4
Назва деталі
Телескопічний карданний вал
Заводський номер
КПР 9120300
Кількість на модель
1
№
5
Назва деталі
Телескопічний карданний вал
Заводський номер
БНР 0800600
Кількість на модель
1
№
6
Назва деталі
гвинт
Заводський номер
КЗР 0350606А
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
УЭС 0100603А-04
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
М10-6ех30-7796
Кількість на модель
16
№
9
Назва деталі
гвинт
Заводський номер
М16-6ех50-7796
Кількість на модель
4
№
10
Назва деталі
Гайка
Заводський номер
М10-6G-5915
Кількість на модель
24
№
11
Назва деталі
Гайка
Заводський номер
М16-6G-5915
Кількість на модель
4
№
12
Назва деталі
Тарілчаста пружина
Заводський номер
II-1-3-35х15х1,5х1-3057
Кількість на модель
9
№
13
Назва деталі
Диск
Заводський номер
10Т 65Г-6402
Кількість на модель
4
№
14
Назва деталі
Диск
Заводський номер
16 65Г-6402
Кількість на модель
4
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редуктор __NT__0__ | КПР 9103000 | 1 | 1 | 1 | |||
| 2 | Запобіжна муфта | КПР 9130000 | 3 | 3 | 2 | |||
| 3 | Карданний вал | АТ 10.040.3000-080/125 | 1 | 1 | 3 | |||
| 4 | Карданний вал | ТТ 10.040.3000-070/112 | 2 | 2 | 4 | |||
| 5 | Телескопічний карданний вал | КПР 9120300 | 1 | 1 | 5 | |||
| 6 | Телескопічний карданний вал | БНР 0800600 | 1 | 1 | 6 | |||
| 7 | гвинт | КЗР 0350606А | 1 | 1 | 7 | |||
| 8 | гвинт | УЭС 0100603А-04 | 2 | 2 | 8 | |||
| 9 | гвинт | М10-6ех30-7796 | 16 | 16 | 9 | |||
| 10 | гвинт | М16-6ех50-7796 | 4 | 4 | 10 | |||
| 11 | Гайка | М10-6G-5915 | 24 | 24 | 11 | |||
| 12 | Гайка | М16-6G-5915 | 4 | 4 | 12 | |||
| 13 | Тарілчаста пружина | II-1-3-35х15х1,5х1-3057 | 9 | 9 | 13 | |||
| 14 | Диск | 10Т 65Г-6402 | 4 | 4 | 14 | |||
| 15 | Диск | 16 65Г-6402 | 4 | 4 | 15 |
