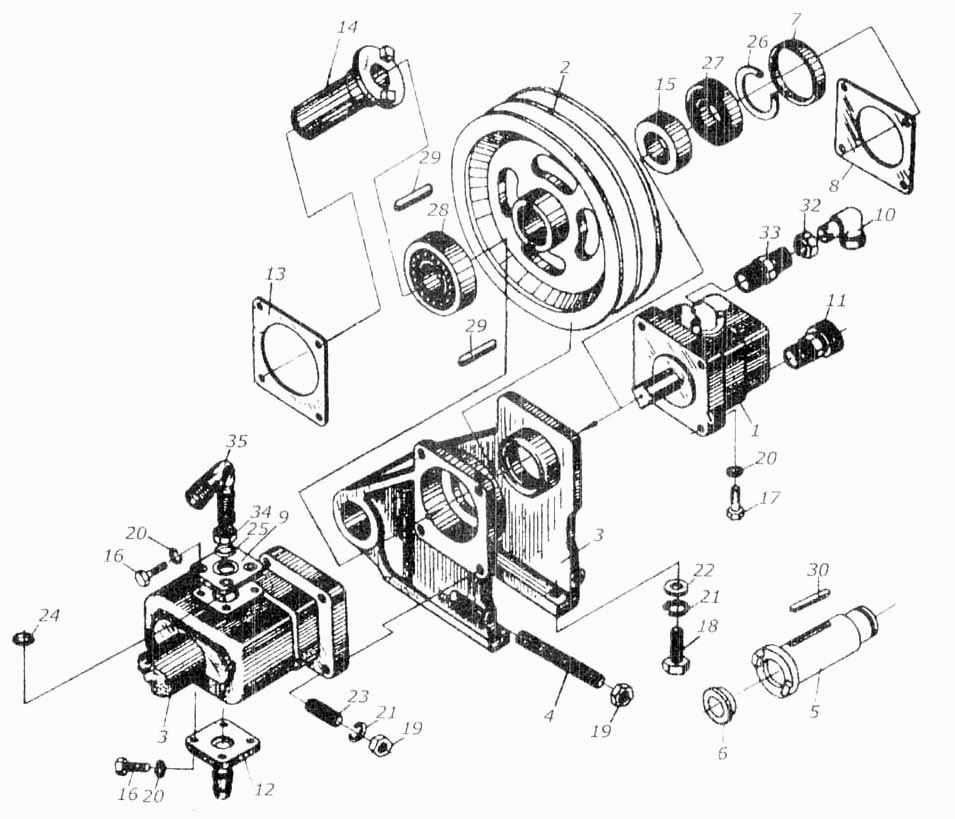

Встановлення гідронасосів КІЛ 0118420
100%
Назва деталі
Привід гідронасосів
Заводський номер
КИС 0106580
Кількість на модель
1
№
Назва деталі
__NT__0__ Монтаж гідронасосів
Заводський номер
КИЛ 0118420
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
КИС 0118820А
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
КИС 0118520Б
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
Н.036.23.040
Кількість на модель
1
№
Назва деталі
Привід гідронасосів
Заводський номер
КИС 0106360Б
Кількість на модель
1
№
Назва деталі
Шестерний насос НШ-10Е-3 (лівообертальний) ТУ 23.1.309-80
Заводський номер
НШ10Е 3-01002-8
Кількість на модель
1
№
1
Назва деталі
Шків
Заводський номер
КИС 0166103
Кількість на модель
1
№
2
Назва деталі
Корпус
Заводський номер
КИС 0106301Б
Кількість на модель
1
№
3
Назва деталі
Шпилька
Заводський номер
КИС 0106615
Кількість на модель
2
№
4
Назва деталі
Вал приводу гідронасосів
Заводський номер
КИС 0106642
Кількість на модель
1
№
5
Назва деталі
Розпірне кільце
Заводський номер
КИС 0106643
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
КИС 0106646
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
КИС 0118022
Кількість на модель
1
№
8
Назва деталі
Фланець
Заводський номер
КИС 0118305Б
Кількість на модель
1
№
9
Назва деталі
Корпус
Заводський номер
КИС 0118307Б
Кількість на модель
1
№
10
Назва деталі
Ніпель
Заводський номер
КИС 0118608Б
Кількість на модель
1
№
11
Назва деталі
Фланець
Заводський номер
КИС 0118698А
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
КС6-10001
Кількість на модель
1
№
13
Назва деталі
Вал приводу гідронасосів
Заводський номер
КС6-10605
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
КС6-10606
Кількість на модель
1
№
15
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х20.56.019
Кількість на модель
8
№
16
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
8х35.56.019
Кількість на модель
4
№
17
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М10х35.56.019
Кількість на модель
4
№
18
Назва деталі
Гайка ГОСТ 11860-73
Заводський номер
М10.6.019
Кількість на модель
4
№
19
Назва деталі
Шайба ГОСТ б402-70
Заводський номер
6.65Г.019
Кількість на модель
12
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
4
№
21
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
4
№
22
Назва деталі
Шпилька ГОСТ 22035-76
Заводський номер
М10.6gх32.58.019
Кількість на модель
4
№
23
Назва деталі
Кільце
Заводський номер
017-021-25-2-2
Кількість на модель
1
№
24
Назва деталі
Кільце
Заводський номер
030-034-25-2-2
Кількість на модель
4
№
25
Назва деталі
Кільце ГОСТ
Заводський номер
1В 30
Кількість на модель
1
№
26
Назва деталі
Подшипник
Заводський номер
180206
Кількість на модель
1
№
27
Назва деталі
Підшипник ГОСТ
Заводський номер
180508
Кількість на модель
1
№
28
Назва деталі
Шпонка ГОСТ 23360-78
Заводський номер
8х7х45
Кількість на модель
2
№
29
Назва деталі
Шпонка ГОСТ 23360-78
Заводський номер
12х8х50
Кількість на модель
1
№
30
Назва деталі
Насос ГОСТ 8753-71
Заводський номер
НШ 32-2
Кількість на модель
1
№
31
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002
Кількість на модель
1
№
32
Назва деталі
Штуцер
Заводський номер
Н.036.04.003
Кількість на модель
1
№
33
Назва деталі
Контргайка
Заводський номер
Н 036.23.022
Кількість на модель
1
№
34
Назва деталі
Вкручуваний кутник
Заводський номер
Н.036.23.041
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Привід гідронасосів | КИС 0106580 | 1 | 1 | |||||
| __NT__0__ Монтаж гідронасосів | КИЛ 0118420 | 1 | 1 | |||||
| Кутник | КИС 0118820А | 1 | 1 | |||||
| Кутник | КИС 0118520Б | 1 | 1 | |||||
| Кутник | Н.036.23.040 | 1 | 1 | |||||
| Привід гідронасосів | КИС 0106360Б | 1 | 1 | |||||
| 1 | Шестерний насос НШ-10Е-3 (лівообертальний) ТУ 23.1.309-80 | НШ10Е 3-01002-8 | 1 | 1 | 1 | |||
| 2 | Шків | КИС 0166103 | 1 | 1 | 2 | |||
| 3 | Корпус | КИС 0106301Б | 1 | 1 | 3 | |||
| 4 | Шпилька | КИС 0106615 | 2 | 2 | 4 | |||
| 5 | Вал приводу гідронасосів | КИС 0106642 | 1 | 1 | 5 | |||
| 6 | Розпірне кільце | КИС 0106643 | 1 | 1 | 6 | |||
| 7 | Втулка | КИС 0106646 | 1 | 1 | 7 | |||
| 8 | Прокладка | КИС 0118022 | 1 | 1 | 8 | |||
| 9 | Фланець | КИС 0118305Б | 1 | 1 | 9 | |||
| 10 | Корпус | КИС 0118307Б | 1 | 1 | 10 | |||
| 11 | Ніпель | КИС 0118608Б | 1 | 1 | 11 | |||
| 12 | Фланець | КИС 0118698А | 1 | 1 | 12 | |||
| 13 | Прокладка | КС6-10001 | 1 | 1 | 13 | |||
| 14 | Вал приводу гідронасосів | КС6-10605 | 1 | 1 | 14 | |||
| 15 | Кільце | КС6-10606 | 1 | 1 | 15 | |||
| 16 | Болт ГОСТ 7796-70 | М8х20.56.019 | 8 | 8 | 16 | |||
| 17 | Болт ГОСТ 7796-70 | 8х35.56.019 | 4 | 4 | 17 | |||
| 18 | Болт ГОСТ 7796-70 | М10х35.56.019 | 4 | 4 | 18 | |||
| 19 | Гайка ГОСТ 11860-73 | М10.6.019 | 4 | 4 | 19 | |||
| 20 | Шайба ГОСТ б402-70 | 6.65Г.019 | 12 | 12 | 20 | |||
| 21 | Шайба ГОСТ | 10.65Г.019 | 4 | 4 | 21 | |||
| 22 | Шайба ГОСТ | 10.01.019 | 4 | 4 | 22 | |||
| 23 | Шпилька ГОСТ 22035-76 | М10.6gх32.58.019 | 4 | 4 | 23 | |||
| 24 | Кільце | 017-021-25-2-2 | 1 | 1 | 24 | |||
| 25 | Кільце | 030-034-25-2-2 | 4 | 4 | 25 | |||
| 26 | Кільце ГОСТ | 1В 30 | 1 | 1 | 26 | |||
| 27 | Подшипник | 180206 | 1 | 1 | 27 | |||
| 28 | Підшипник ГОСТ | 180508 | 1 | 1 | 28 | |||
| 29 | Шпонка ГОСТ 23360-78 | 8х7х45 | 2 | 2 | 29 | |||
| 30 | Шпонка ГОСТ 23360-78 | 12х8х50 | 1 | 1 | 30 | |||
| 31 | Насос ГОСТ 8753-71 | НШ 32-2 | 1 | 1 | 31 | |||
| 32 | Гайка з накидним ключем | Н.036.01.002 | 1 | 1 | 32 | |||
| 33 | Штуцер | Н.036.04.003 | 1 | 1 | 33 | |||
| 34 | Контргайка | Н 036.23.022 | 1 | 1 | 34 | |||
| 35 | Вкручуваний кутник | Н.036.23.041 | 1 | 1 | 35 |
