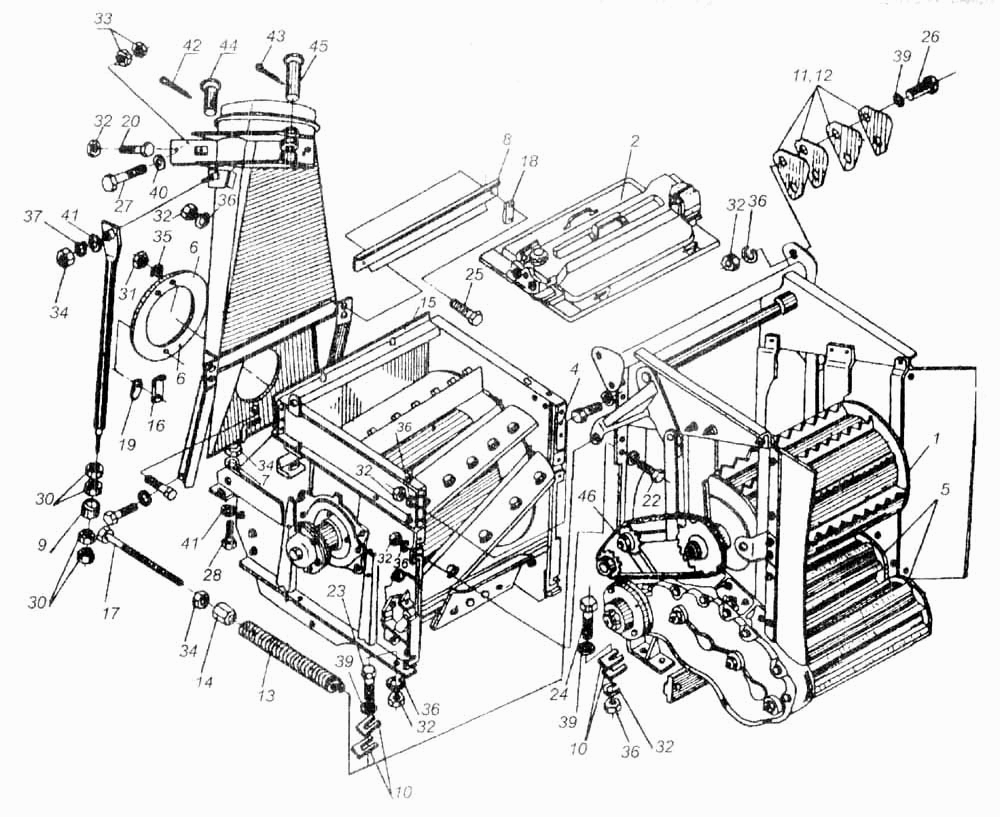

Живильно-подрібнювальний апарат КІЛ 0150000
100%
Назва деталі
Ланки С-КГВ-12-10 ТУ 3-970-76
Заводський номер
Звенья С-КГВ-12-10 ТУ 3-970-76
Кількість на модель
2
№
Назва деталі
Фундамент силосопроводу
Заводський номер
КИС 0150040А
Кількість на модель
1
№
Назва деталі
Верхні валки
Заводський номер
КИЛ 0103010
Кількість на модель
1
№
1
Назва деталі
Кришка із заточувальним пристроєм
Заводський номер
КИЛ 0103370
Кількість на модель
№
2
Назва деталі
Розтяжка
Заводський номер
КИЛ 0145000
Кількість на модель
2
№
3
Назва деталі
Подрібнювальний апарат
Заводський номер
КИЛ 0150550
Кількість на модель
1
№
4
Назва деталі
Нижні валки
Заводський номер
КИС 0103090В
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
КИС 0150220А
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
КИЛ 0150422
Кількість на модель
2
№
7
Назва деталі
Щиток
Заводський номер
КИЛ 0150423
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
КИС 0100102
Кількість на модель
4
№
9
Назва деталі
Прокладка
Заводський номер
КИС 0100404А-01
Кількість на модель
20
№
10
Назва деталі
Пластина
Заводський номер
КИС 0100409Б
Кількість на модель
4
№
11
Назва деталі
Пластина
Заводський номер
КИС 0100409Б-01
Кількість на модель
2
№
12
Назва деталі
Пружина
Заводський номер
КИС 0103641
Кількість на модель
2
№
13
Назва деталі
Затор
Заводський номер
КИС 0150103А
Кількість на модель
2
№
14
Назва деталі
Відсікач
Заводський номер
КИС 0150405А
Кількість на модель
1
№
15
Назва деталі
Притиск
Заводський номер
КИС 0150511
Кількість на модель
1
№
16
Назва деталі
Натяжний болт
Заводський номер
КИС 0150603
Кількість на модель
2
№
17
Назва деталі
Накладка
Заводський номер
КИЛ 0150657
Кількість на модель
2
№
18
Назва деталі
Рукоятка
Заводський номер
КСЛ 0501436
Кількість на модель
№
19
Назва деталі
гвинт
Заводський номер
КУЖ 0100614
Кількість на модель
1
№
20
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х30.56.018
Кількість на модель
6
№
21
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х35.56.019
Кількість на модель
2
№
22
Назва деталі
гвинт
Заводський номер
М12х40.56.019
Кількість на модель
5
№
23
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х45.56.019
Кількість на модель
2
№
24
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х55.56.019
Кількість на модель
6
№
25
Назва деталі
Гвинт ГОСТ1482-75
Заводський номер
М12х60.56.019
Кількість на модель
4
№
26
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М14х55.56.019
Кількість на модель
2
№
27
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М16х45.56.019
Кількість на модель
2
№
28
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х35.56.019
Кількість на модель
1
№
29
Назва деталі
Гайка ГОСТ 2526-70
Заводський номер
М22х1,5.6Н.019
Кількість на модель
11
№
30
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.019
Кількість на модель
1
№
31
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
12
№
32
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М14.6.019
Кількість на модель
4
№
33
Назва деталі
Гайка
Заводський номер
М16.6.019
Кількість на модель
2
№
34
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
1
№
35
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
40
№
36
Назва деталі
Шайба
Заводський номер
16.65Г.019
Кількість на модель
2
№
37
Назва деталі
Шайба ГОСТ
Заводський номер
16.01.019
Кількість на модель
2
№
38
Назва деталі
Шайба ГОСТ
Заводський номер
12.01.019
Кількість на модель
10
№
39
Назва деталі
Шайба ГОСТ
Заводський номер
14х4.01.019
Кількість на модель
2
№
40
Назва деталі
Шплінт ГОСТ 397-79
Заводський номер
3,2х25.019
Кількість на модель
2
№
42
Назва деталі
Шплінт 5х45.019
Заводський номер
5х45.019
Кількість на модель
2
№
43
Назва деталі
Ось 22-25в ГОСТ 9650-71
Заводський номер
12х60.10.019
Кількість на модель
1
№
44
Назва деталі
Ось 22-25в ГОСТ 9650-71
Заводський номер
12х105.10.019
Кількість на модель
1
№
45
Назва деталі
Ланцюг КГВ 12-10 ТУЗ 3-970-76 (кількість ланок z=47)
Заводський номер
Цепь КГВ 12-10 ТУЗ 3-970-76 (число звеньев z=47)
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ланки С-КГВ-12-10 ТУ 3-970-76 | Звенья С-КГВ-12-10 ТУ 3-970-76 | 2 | 2 | |||||
| Фундамент силосопроводу | КИС 0150040А | 1 | 1 | |||||
| 1 | Верхні валки | КИЛ 0103010 | 1 | 1 | 1 | |||
| 2 | Кришка із заточувальним пристроєм | КИЛ 0103370 | 2 | |||||
| 3 | Розтяжка | КИЛ 0145000 | 2 | 2 | 3 | |||
| 4 | Подрібнювальний апарат | КИЛ 0150550 | 1 | 1 | 4 | |||
| 5 | Нижні валки | КИС 0103090В | 1 | 1 | 5 | |||
| 6 | Кришка | КИС 0150220А | 1 | 1 | 6 | |||
| 7 | Диск | КИЛ 0150422 | 2 | 2 | 7 | |||
| 8 | Щиток | КИЛ 0150423 | 1 | 1 | 8 | |||
| 9 | Диск | КИС 0100102 | 4 | 4 | 9 | |||
| 10 | Прокладка | КИС 0100404А-01 | 20 | 20 | 10 | |||
| 11 | Пластина | КИС 0100409Б | 4 | 4 | 11 | |||
| 12 | Пластина | КИС 0100409Б-01 | 2 | 2 | 12 | |||
| 13 | Пружина | КИС 0103641 | 2 | 2 | 13 | |||
| 14 | Затор | КИС 0150103А | 2 | 2 | 14 | |||
| 15 | Відсікач | КИС 0150405А | 1 | 1 | 15 | |||
| 16 | Притиск | КИС 0150511 | 1 | 1 | 16 | |||
| 17 | Натяжний болт | КИС 0150603 | 2 | 2 | 17 | |||
| 18 | Накладка | КИЛ 0150657 | 2 | 2 | 18 | |||
| 19 | Рукоятка | КСЛ 0501436 | 19 | |||||
| 20 | гвинт | КУЖ 0100614 | 1 | 1 | 20 | |||
| 21 | Болт ГОСТ 7796-70 | М12х30.56.018 | 6 | 6 | 21 | |||
| 22 | Болт ГОСТ 7796-70 | М12х35.56.019 | 2 | 2 | 22 | |||
| 23 | гвинт | М12х40.56.019 | 5 | 5 | 23 | |||
| 24 | Болт ГОСТ 7796-70 | М12х45.56.019 | 2 | 2 | 24 | |||
| 25 | Болт ГОСТ 7796-70 | М12х55.56.019 | 6 | 6 | 25 | |||
| 26 | Гвинт ГОСТ1482-75 | М12х60.56.019 | 4 | 4 | 26 | |||
| 27 | Болт ГОСТ 7796-70 | М14х55.56.019 | 2 | 2 | 27 | |||
| 28 | Болт ГОСТ 7796-70 | М16х45.56.019 | 2 | 2 | 28 | |||
| 29 | Болт ГОСТ 7796-70 | М8х35.56.019 | 1 | 1 | 29 | |||
| 30 | Гайка ГОСТ 2526-70 | М22х1,5.6Н.019 | 11 | 11 | 30 | |||
| 31 | Гайка ГОСТ 5915-70 | М8.6.019 | 1 | 1 | 31 | |||
| 32 | Гайка ГОСТ 5915-70 | М12.6.019 | 12 | 12 | 32 | |||
| 33 | Гайка ГОСТ 5915-70 | М14.6.019 | 4 | 4 | 33 | |||
| 34 | Гайка | М16.6.019 | 2 | 2 | 34 | |||
| 35 | Пружинна шайба | 8.65Г.019 | 1 | 1 | 35 | |||
| 36 | Шайба ГОСТ | 12.65Г.019 | 40 | 40 | 36 | |||
| 37 | Шайба | 16.65Г.019 | 2 | 2 | 37 | |||
| 38 | Шайба ГОСТ | 16.01.019 | 2 | 2 | 38 | |||
| 39 | Шайба ГОСТ | 12.01.019 | 10 | 10 | 39 | |||
| 40 | Шайба ГОСТ | 14х4.01.019 | 2 | 2 | 40 | |||
| 42 | Шплінт ГОСТ 397-79 | 3,2х25.019 | 2 | 2 | 42 | |||
| 43 | Шплінт 5х45.019 | 5х45.019 | 2 | 2 | 43 | |||
| 44 | Ось 22-25в ГОСТ 9650-71 | 12х60.10.019 | 1 | 1 | 44 | |||
| 45 | Ось 22-25в ГОСТ 9650-71 | 12х105.10.019 | 1 | 1 | 45 | |||
| 46 | Ланцюг КГВ 12-10 ТУЗ 3-970-76 (кількість ланок z=47) | Цепь КГВ 12-10 ТУЗ 3-970-76 (число звеньев z=47) | 1 | 1 | 46 |
