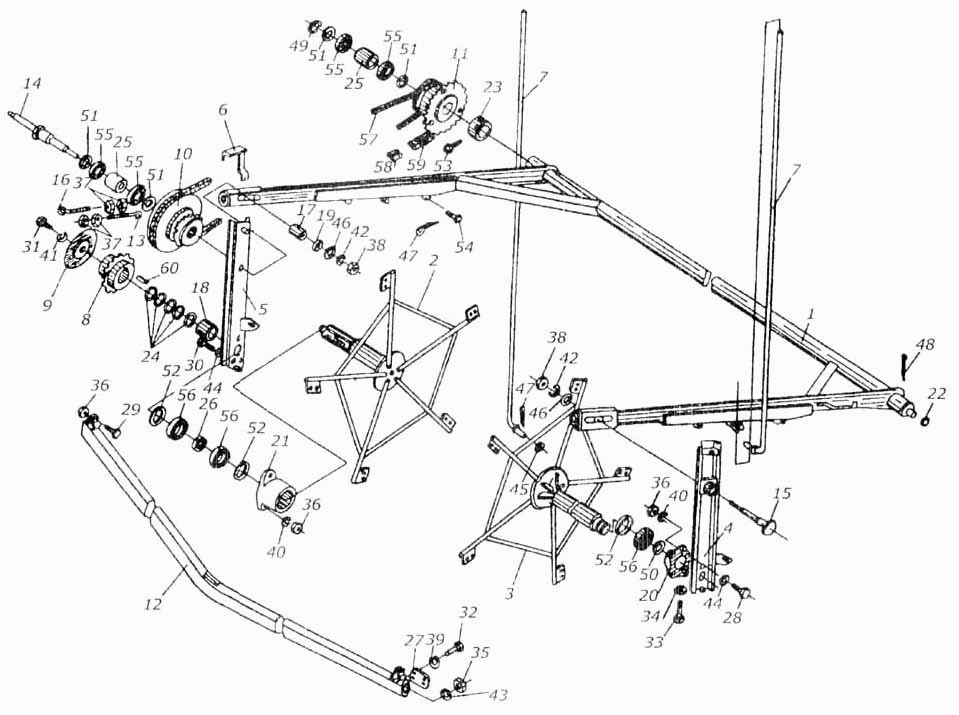

Motovilo KIL 0602000
100%
Назва деталі
Мотовило
Заводський номер
КИЛ 0602000
Кількість на модель
1
№
Назва деталі
Опора
Заводський номер
ЖКЛ 0202020
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
КИЛ 0602030
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
КИЛ 0602020
Кількість на модель
1
№
Назва деталі
Ведений шків
Заводський номер
КИС 0602040Б
Кількість на модель
1
№
Назва деталі
Ведучий шків
Заводський номер
КИС 0602050Б
Кількість на модель
1
№
Назва деталі
Рама мотовила
Заводський номер
КИЛ 0602010
Кількість на модель
1
№
1
Назва деталі
Колесо
Заводський номер
КИЛ 0602040
Кількість на модель
1
№
2
Назва деталі
Колесо
Заводський номер
КИЛ 0602050
Кількість на модель
1
№
3
Назва деталі
Важіль
Заводський номер
ЖКЛ 0202010
Кількість на модель
1
№
4
Назва деталі
Важіль
Заводський номер
ЖКЛ 0202010-01
Кількість на модель
1
№
5
Назва деталі
Огорожа
Заводський номер
ЖКЛ 0210000
Кількість на модель
1
№
6
Назва деталі
Відгалуження стебла
Заводський номер
ЖКЛ 2800000
Кількість на модель
2
№
7
Назва деталі
Ведена зірочка
Заводський номер
КИС 0602060А
Кількість на модель
1
№
8
Назва деталі
Щиток
Заводський номер
КИС 0602110А
Кількість на модель
1
№
9
Назва деталі
Шків із зірочкою
Заводський номер
КИС 0602200Б
Кількість на модель
1
№
10
Назва деталі
Шків із зірочкою
Заводський номер
КИС 0602220Б
Кількість на модель
1
№
11
Назва деталі
Планка
Заводський номер
КИС 0602280Б
Кількість на модель
5
№
12
Назва деталі
Спеціальний болт
Заводський номер
ЖКЛ 0200601
Кількість на модель
2
№
13
Назва деталі
Ось
Заводський номер
ЖКЛ 0200603
Кількість на модель
1
№
14
Назва деталі
Ось
Заводський номер
ЖКЛ 0200604
Кількість на модель
1
№
15
Назва деталі
Тяга
Заводський номер
ЖКЛ 0200605
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
ЖКЛ 0200801
Кількість на модель
2
№
17
Назва деталі
Втулка
Заводський номер
ЖКЛ 0200802
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
ЖКЛ 0200803
Кількість на модель
1
№
19
Назва деталі
Корпус
Заводський номер
ЖКЛ 0202101
Кількість на модель
1
№
20
Назва деталі
Корпус
Заводський номер
ЖКЛ 0203101
Кількість на модель
1
№
21
Назва деталі
Регулювальна шайба
Заводський номер
КИС 0000421
Кількість на модель
11
№
22
Назва деталі
Подшипник
Заводський номер
КИС 0602102Б
Кількість на модель
2
№
23
Назва деталі
Регулювальна шайба
Заводський номер
КИС 0602434
Кількість на модель
5
№
24
Назва деталі
Розпірна втулка
Заводський номер
КИС 060280
Кількість на модель
1
№
25
Назва деталі
Подовжувач
Заводський номер
КУЖ 04010
Кількість на модель
10
№
27
Назва деталі
гвинт
Заводський номер
М10х25.56.019
Кількість на модель
3
№
28
Назва деталі
гвинт
Заводський номер
М10х30.56.019
Кількість на модель
20
№
29
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М10х35.56.019
Кількість на модель
3
№
30
Назва деталі
Болт ГОСТ 7802-81
Заводський номер
М12х30.56.019
Кількість на модель
1
№
31
Назва деталі
гвинт
Заводський номер
М6х20.56.019
Кількість на модель
20
№
32
Назва деталі
Гвинт ГОСТ1482-75
Заводський номер
М12х60.56.019
Кількість на модель
1
№
33
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
1
№
34
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М6.6.019
Кількість на модель
20
№
35
Назва деталі
Гайка ГОСТ 11860-73
Заводський номер
М10.6.019
Кількість на модель
40
№
36
Назва деталі
Гайка ГОСТ 2526-70
Заводський номер
М18х1,5.6.019
Кількість на модель
1
№
38
Назва деталі
Шайба ГОСТ б402-70
Заводський номер
6.65Г.019
Кількість на модель
20
№
39
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
3
№
40
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
1
№
41
Назва деталі
Шайба ГОСТ
Заводський номер
18.65Г.019
Кількість на модель
2
№
42
Назва деталі
Шайба ГОСТ
Заводський номер
6.01.019
Кількість на модель
20
№
43
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
3
№
44
Назва деталі
Шайба ГОСТ
Заводський номер
16.01.019
Кількість на модель
2
№
45
Назва деталі
Шайба ГОСТ
Заводський номер
18.01.019
Кількість на модель
2
№
46
Назва деталі
Шплінт
Заводський номер
4х32.019
Кількість на модель
8
№
47
Назва деталі
Шплінт
Заводський номер
6,3х80.019
Кількість на модель
1
№
48
Назва деталі
Кільце ГОСТ
Заводський номер
Б25
Кількість на модель
2
№
49
Назва деталі
Диск
Заводський номер
А30
Кількість на модель
1
№
50
Назва деталі
Кільце Б
Заводський номер
Б52
Кількість на модель
2
№
51
Назва деталі
КІЛЬЦО
Заводський номер
В62
Кількість на модель
1
№
52
Назва деталі
Маслянка ГОСТ 19853-74
Заводський номер
1.2Ц6 хр
Кількість на модель
2
№
53
Назва деталі
Ось ГОСТ 9650-71
Заводський номер
22-20В(2)х40.10Ц9хр
Кількість на модель
4
№
54
Назва деталі
Подшипник
Заводський номер
180205
Кількість на модель
2
№
55
Назва деталі
Подшипник
Заводський номер
180206
Кількість на модель
1
№
56
Назва деталі
Ремінь ГОСТ 10286-75
Заводський номер
В-50001
Кількість на модель
1
№
57
Назва деталі
Ланцюги ГОСТ 113568-75
Заводський номер
ПРЛ-19, 05-2950, L=1809,75 мм к.з.=95
Кількість на модель
1
№
58
Назва деталі
Підрозділ ГОСТ 13568-75
Заводський номер
С-ПРЛ-19,05-2950
Кількість на модель
1
№
59
Назва деталі
шпонка
Заводський номер
2-8х7х40
Кількість на модель
1
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Мотовило | КИЛ 0602000 | 1 | 1 | |||||
| Опора | ЖКЛ 0202020 | 1 | 1 | |||||
| Важіль | КИЛ 0602030 | 1 | 1 | |||||
| Важіль | КИЛ 0602020 | 1 | 1 | |||||
| Ведений шків | КИС 0602040Б | 1 | 1 | |||||
| Ведучий шків | КИС 0602050Б | 1 | 1 | |||||
| 1 | Рама мотовила | КИЛ 0602010 | 1 | 1 | 1 | |||
| 2 | Колесо | КИЛ 0602040 | 1 | 1 | 2 | |||
| 3 | Колесо | КИЛ 0602050 | 1 | 1 | 3 | |||
| 4 | Важіль | ЖКЛ 0202010 | 1 | 1 | 4 | |||
| 5 | Важіль | ЖКЛ 0202010-01 | 1 | 1 | 5 | |||
| 6 | Огорожа | ЖКЛ 0210000 | 1 | 1 | 6 | |||
| 7 | Відгалуження стебла | ЖКЛ 2800000 | 2 | 2 | 7 | |||
| 8 | Ведена зірочка | КИС 0602060А | 1 | 1 | 8 | |||
| 9 | Щиток | КИС 0602110А | 1 | 1 | 9 | |||
| 10 | Шків із зірочкою | КИС 0602200Б | 1 | 1 | 10 | |||
| 11 | Шків із зірочкою | КИС 0602220Б | 1 | 1 | 11 | |||
| 12 | Планка | КИС 0602280Б | 5 | 5 | 12 | |||
| 13 | Спеціальний болт | ЖКЛ 0200601 | 2 | 2 | 13 | |||
| 14 | Ось | ЖКЛ 0200603 | 1 | 1 | 14 | |||
| 15 | Ось | ЖКЛ 0200604 | 1 | 1 | 15 | |||
| 16 | Тяга | ЖКЛ 0200605 | 1 | 1 | 16 | |||
| 17 | Втулка | ЖКЛ 0200801 | 2 | 2 | 17 | |||
| 18 | Втулка | ЖКЛ 0200802 | 1 | 1 | 18 | |||
| 19 | Втулка | ЖКЛ 0200803 | 1 | 1 | 19 | |||
| 20 | Корпус | ЖКЛ 0202101 | 1 | 1 | 20 | |||
| 21 | Корпус | ЖКЛ 0203101 | 1 | 1 | 21 | |||
| 22 | Регулювальна шайба | КИС 0000421 | 11 | 11 | 22 | |||
| 23 | Подшипник | КИС 0602102Б | 2 | 2 | 23 | |||
| 24 | Регулювальна шайба | КИС 0602434 | 5 | 5 | 24 | |||
| 25 | Розпірна втулка | КИС 060280 | 1 | 1 | 25 | |||
| 27 | Подовжувач | КУЖ 04010 | 10 | 10 | 27 | |||
| 28 | гвинт | М10х25.56.019 | 3 | 3 | 28 | |||
| 29 | гвинт | М10х30.56.019 | 20 | 20 | 29 | |||
| 30 | Болт ГОСТ 7796-70 | М10х35.56.019 | 3 | 3 | 30 | |||
| 31 | Болт ГОСТ 7802-81 | М12х30.56.019 | 1 | 1 | 31 | |||
| 32 | гвинт | М6х20.56.019 | 20 | 20 | 32 | |||
| 33 | Гвинт ГОСТ1482-75 | М12х60.56.019 | 1 | 1 | 33 | |||
| 34 | Гайка ГОСТ 5915-70 | М12.6.019 | 1 | 1 | 34 | |||
| 35 | Гайка ГОСТ 5915-70 | М6.6.019 | 20 | 20 | 35 | |||
| 36 | Гайка ГОСТ 11860-73 | М10.6.019 | 40 | 40 | 36 | |||
| 38 | Гайка ГОСТ 2526-70 | М18х1,5.6.019 | 1 | 1 | 38 | |||
| 39 | Шайба ГОСТ б402-70 | 6.65Г.019 | 20 | 20 | 39 | |||
| 40 | Шайба ГОСТ | 10.65Г.019 | 3 | 3 | 40 | |||
| 41 | Шайба ГОСТ | 12.65Г.019 | 1 | 1 | 41 | |||
| 42 | Шайба ГОСТ | 18.65Г.019 | 2 | 2 | 42 | |||
| 43 | Шайба ГОСТ | 6.01.019 | 20 | 20 | 43 | |||
| 44 | Шайба ГОСТ | 10.01.019 | 3 | 3 | 44 | |||
| 45 | Шайба ГОСТ | 16.01.019 | 2 | 2 | 45 | |||
| 46 | Шайба ГОСТ | 18.01.019 | 2 | 2 | 46 | |||
| 47 | Шплінт | 4х32.019 | 8 | 8 | 47 | |||
| 48 | Шплінт | 6,3х80.019 | 1 | 1 | 48 | |||
| 49 | Кільце ГОСТ | Б25 | 2 | 2 | 49 | |||
| 50 | Диск | А30 | 1 | 1 | 50 | |||
| 51 | Кільце Б | Б52 | 2 | 2 | 51 | |||
| 52 | КІЛЬЦО | В62 | 1 | 1 | 52 | |||
| 53 | Маслянка ГОСТ 19853-74 | 1.2Ц6 хр | 2 | 2 | 53 | |||
| 54 | Ось ГОСТ 9650-71 | 22-20В(2)х40.10Ц9хр | 4 | 4 | 54 | |||
| 55 | Подшипник | 180205 | 2 | 2 | 55 | |||
| 56 | Подшипник | 180206 | 1 | 1 | 56 | |||
| 57 | Ремінь ГОСТ 10286-75 | В-50001 | 1 | 1 | 57 | |||
| 58 | Ланцюги ГОСТ 113568-75 | ПРЛ-19, 05-2950, L=1809,75 мм к.з.=95 | 1 | 1 | 58 | |||
| 59 | Підрозділ ГОСТ 13568-75 | С-ПРЛ-19,05-2950 | 1 | 1 | 59 | |||
| 60 | шпонка | 2-8х7х40 | 1 | 1 | 60 |
