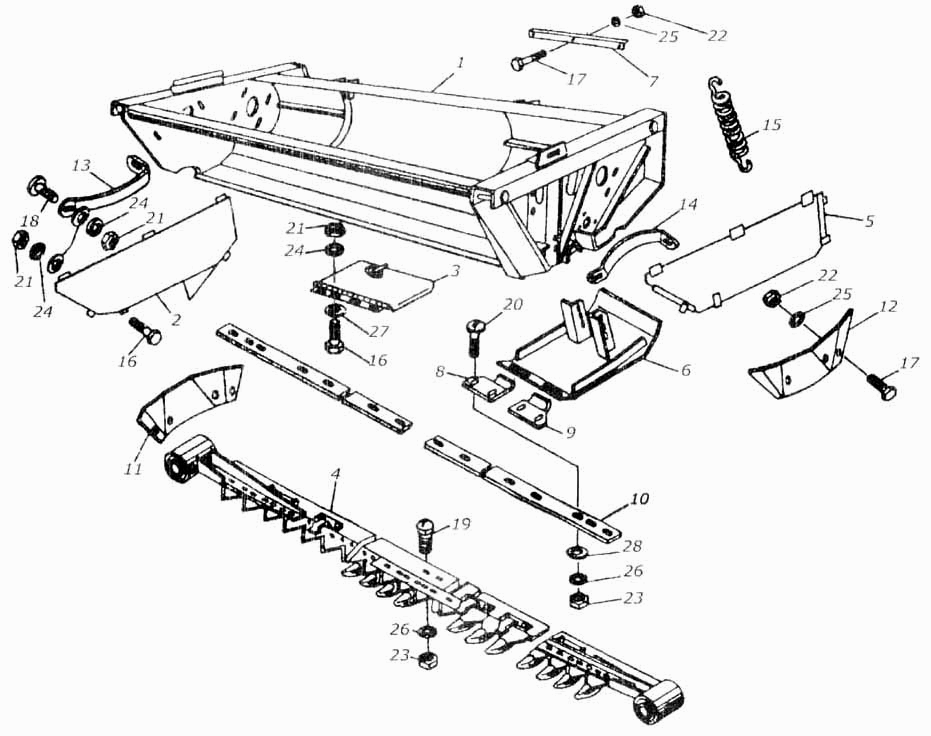

Рама, огорожі та ріжучий механізм жатки для збирання трав
100%
Назва деталі
Рама
Заводський номер
КИЛ 0201000
Кількість на модель
1
№
1
Назва деталі
Огорожа
Заводський номер
КИЛ 0211000
Кількість на модель
1
№
2
Назва деталі
Огорожа
Заводський номер
КИЛ 0914000 01
Кількість на модель
1
№
3
Назва деталі
Різальний апарат
Заводський номер
КИС 0205000В
Кількість на модель
1
№
4
Назва деталі
Огорожа
Заводський номер
КИС 0212000Б
Кількість на модель
1
№
5
Назва деталі
Басамак
Заводський номер
КПС-5.60.360
Кількість на модель
3
№
6
Назва деталі
Куточок
Заводський номер
КИЛ 0900701
Кількість на модель
1
№
7
Назва деталі
Кріплення башмака
Заводський номер
КИС 0200402А
Кількість на модель
3
№
8
Назва деталі
Кріплення башмака
Заводський номер
КИС 0200403А
Кількість на модель
3
№
9
Назва деталі
Прокладка
Заводський номер
КИС 0200404А
Кількість на модель
2
№
10
Назва деталі
Щиток
Заводський номер
КИС 0200408А
Кількість на модель
1
№
11
Назва деталі
Щиток
Заводський номер
КИС 0200408А-01
Кількість на модель
1
№
12
Назва деталі
Відгалуження стебла
Заводський номер
КИС 0200502
Кількість на модель
1
№
13
Назва деталі
Відгалуження стебла
Заводський номер
КИС 0200502-01
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
КИС 0200602А
Кількість на модель
2
№
15
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х20.56.019
Кількість на модель
18
№
16
Назва деталі
гвинт
Заводський номер
М10х25.56.019
Кількість на модель
7
№
17
Назва деталі
Болт ГОСТ 7802-81
Заводський номер
12х40.56.019
Кількість на модель
2
№
19
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х45.56.019
Кількість на модель
12
№
20
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.019
Кількість на модель
20
№
21
Назва деталі
Гайка ГОСТ 11860-73
Заводський номер
М10.6.019
Кількість на модель
7
№
22
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
14
№
23
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
20
№
24
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
7
№
25
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
14
№
26
Назва деталі
Шайба ГОСТ
Заводський номер
8.01.019
Кількість на модель
20
№
27
Назва деталі
Шайба ГОСТ
Заводський номер
12.01.019
Кількість на модель
12
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | КИЛ 0201000 | 1 | 1 | 1 | |||
| 2 | Огорожа | КИЛ 0211000 | 1 | 1 | 2 | |||
| 3 | Огорожа | КИЛ 0914000 01 | 1 | 1 | 3 | |||
| 4 | Різальний апарат | КИС 0205000В | 1 | 1 | 4 | |||
| 5 | Огорожа | КИС 0212000Б | 1 | 1 | 5 | |||
| 6 | Басамак | КПС-5.60.360 | 3 | 3 | 6 | |||
| 7 | Куточок | КИЛ 0900701 | 1 | 1 | 7 | |||
| 8 | Кріплення башмака | КИС 0200402А | 3 | 3 | 8 | |||
| 9 | Кріплення башмака | КИС 0200403А | 3 | 3 | 9 | |||
| 10 | Прокладка | КИС 0200404А | 2 | 2 | 10 | |||
| 11 | Щиток | КИС 0200408А | 1 | 1 | 11 | |||
| 12 | Щиток | КИС 0200408А-01 | 1 | 1 | 12 | |||
| 13 | Відгалуження стебла | КИС 0200502 | 1 | 1 | 13 | |||
| 14 | Відгалуження стебла | КИС 0200502-01 | 1 | 1 | 14 | |||
| 15 | Пружина | КИС 0200602А | 2 | 2 | 15 | |||
| 16 | Болт ГОСТ 7796-70 | М8х20.56.019 | 18 | 18 | 16 | |||
| 17 | гвинт | М10х25.56.019 | 7 | 7 | 17 | |||
| 19 | Болт ГОСТ 7802-81 | 12х40.56.019 | 2 | 2 | 19 | |||
| 20 | Болт ГОСТ 7796-70 | М12х45.56.019 | 12 | 12 | 20 | |||
| 21 | Гайка ГОСТ 5915-70 | М8.6.019 | 20 | 20 | 21 | |||
| 22 | Гайка ГОСТ 11860-73 | М10.6.019 | 7 | 7 | 22 | |||
| 23 | Гайка ГОСТ 5915-70 | М12.6.019 | 14 | 14 | 23 | |||
| 24 | Пружинна шайба | 8.65Г.019 | 20 | 20 | 24 | |||
| 25 | Шайба ГОСТ | 10.65Г.019 | 7 | 7 | 25 | |||
| 26 | Шайба ГОСТ | 12.65Г.019 | 14 | 14 | 26 | |||
| 27 | Шайба ГОСТ | 8.01.019 | 20 | 20 | 27 | |||
| 28 | Шайба ГОСТ | 12.01.019 | 12 | 12 | 28 |
