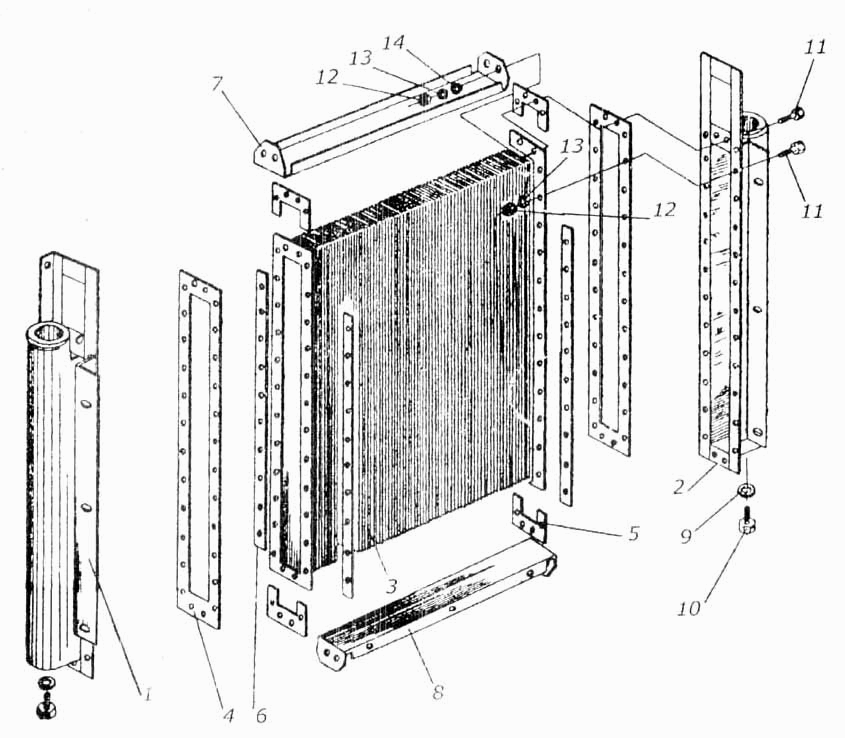

Повітряний радіатор КІЛ 0106010
100%
Назва деталі
Повітряний радіатор
Заводський номер
КИЛ 0106010
Кількість на модель
1
№
Назва деталі
Колектор
Заводський номер
КИЛ 0106180
Кількість на модель
1
№
1
Назва деталі
Колектор
Заводський номер
КИЛ 0106640
Кількість на модель
1
№
2
Назва деталі
Серцевина повітряного радіатора
Заводський номер
25ОУ.27 020
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
КИЛ 0106001
Кількість на модель
2
№
4
Назва деталі
Кутова накладка
Заводський номер
КИЛ 0106415
Кількість на модель
4
№
5
Назва деталі
Накладка
Заводський номер
КИЛ 0106403
Кількість на модель
4
№
6
Назва деталі
Верхня планка
Заводський номер
КИС 0106443
Кількість на модель
1
№
7
Назва деталі
Нижня планка
Заводський номер
КИС 0106445
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
КУЖ 0110004
Кількість на модель
2
№
9
Назва деталі
Затор
Заводський номер
КУЖ 0110615
Кількість на модель
2
№
10
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х20.56.019
Кількість на модель
56
№
11
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.019
Кількість на модель
56
№
12
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
56
№
13
Назва деталі
Шайба ГОСТ
Заводський номер
8.01.019
Кількість на модель
8
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Повітряний радіатор | КИЛ 0106010 | 1 | 1 | |||||
| 1 | Колектор | КИЛ 0106180 | 1 | 1 | 1 | |||
| 2 | Колектор | КИЛ 0106640 | 1 | 1 | 2 | |||
| 3 | Серцевина повітряного радіатора | 25ОУ.27 020 | 1 | 1 | 3 | |||
| 4 | Прокладка | КИЛ 0106001 | 2 | 2 | 4 | |||
| 5 | Кутова накладка | КИЛ 0106415 | 4 | 4 | 5 | |||
| 6 | Накладка | КИЛ 0106403 | 4 | 4 | 6 | |||
| 7 | Верхня планка | КИС 0106443 | 1 | 1 | 7 | |||
| 8 | Нижня планка | КИС 0106445 | 1 | 1 | 8 | |||
| 9 | Прокладка | КУЖ 0110004 | 2 | 2 | 9 | |||
| 10 | Затор | КУЖ 0110615 | 2 | 2 | 10 | |||
| 11 | Болт ГОСТ 7796-70 | М8х20.56.019 | 56 | 56 | 11 | |||
| 12 | Гайка ГОСТ 5915-70 | М8.6.019 | 56 | 56 | 12 | |||
| 13 | Пружинна шайба | 8.65Г.019 | 56 | 56 | 13 | |||
| 14 | Шайба ГОСТ | 8.01.019 | 8 | 8 | 14 |
