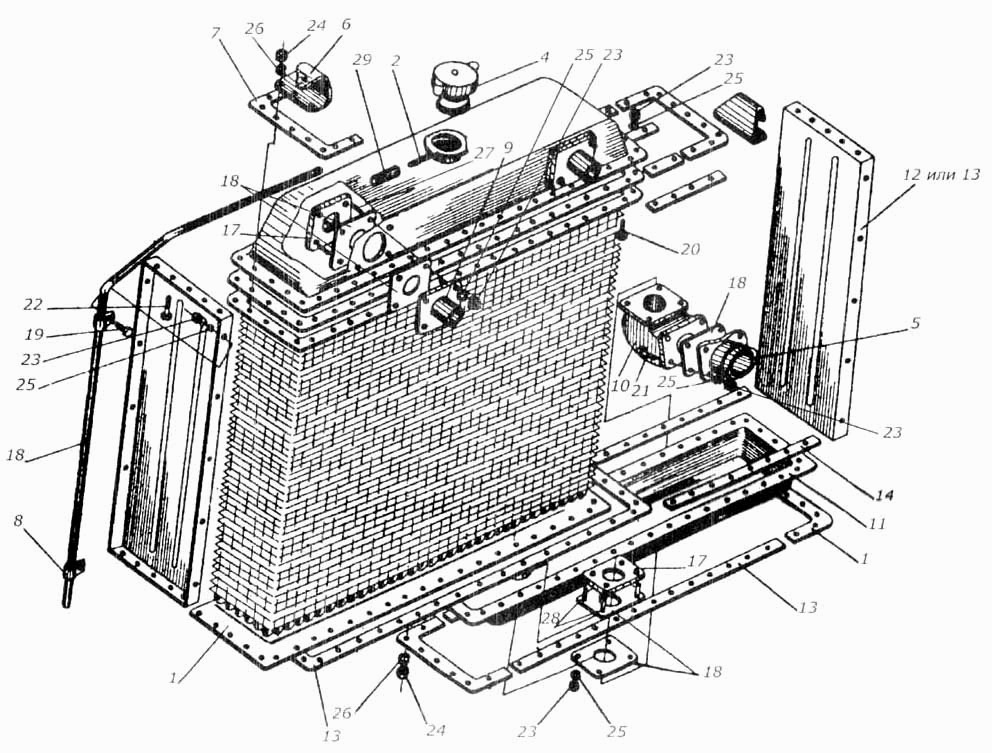

Водяний радіатор КІЛ 0106160
100%
Назва деталі
Верхній бак радіатора
Заводський номер
250У.13.090
Кількість на модель
1
№
Назва деталі
Нижній бак радіатора
Заводський номер
250У.13.091
Кількість на модель
1
№
Назва деталі
Патрубок
Заводський номер
150У.13.017
Кількість на модель
1
№
Назва деталі
Водяний радіатор
Заводський номер
КИЛ 0106160
Кількість на модель
1
№
Назва деталі
Водяний радіатор
Заводський номер
250У.13.010-2
Кількість на модель
1
№
Назва деталі
Фланець у зборі
Заводський номер
85У.13.342
Кількість на модель
2
№
Назва деталі
Фланець у зборі
Заводський номер
85У.13.340
Кількість на модель
1
№
Назва деталі
Серцевина водяного радіатора
Заводський номер
250У 13.020-2
Кількість на модель
1
№
1
Назва деталі
Верхній бак радіатора
Заводський номер
250У.13.092
Кількість на модель
1
№
2
Назва деталі
Опора радіатора
Заводський номер
250У.13 280
Кількість на модель
2
№
3
Назва деталі
Кришка типу 1
Заводський номер
А21.01.270
Кількість на модель
1
№
4
Назва деталі
Патрубок
Заводський номер
КИС 0106034
Кількість на модель
1
№
5
Назва деталі
Вантажна петля
Заводський номер
65-40691
Кількість на модель
2
№
6
Назва деталі
Кутова накладка
Заводський номер
150У.13.234
Кількість на модель
4
№
7
Назва деталі
Скоба
Заводський номер
150У.13.237
Кількість на модель
2
№
8
Назва деталі
Патрубок верхнього бака
Заводський номер
150У.13.315-1
Кількість на модель
2
№
9
Назва деталі
Трубка нижнього бака
Заводський номер
150У.13.326
Кількість на модель
1
№
10
Назва деталі
Нижній бак
Заводський номер
250У.13.094
Кількість на модель
1
№
11
Назва деталі
Опора радіатора
Заводський номер
250У.13.095
Кількість на модель
2
№
12
Назва деталі
Зовнішня накладка
Заводський номер
250У.13.096
Кількість на модель
4
№
13
Назва деталі
Внутрішня накладка
Заводський номер
250У.13.097
Кількість на модель
4
№
14
Назва деталі
Укладання баків
Заводський номер
250У.13.098
Кількість на модель
2
№
15
Назва деталі
Паровідвідна трубка
Заводський номер
250У.13.099
Кількість на модель
1
№
16
Назва деталі
Фланець
Заводський номер
МОЧУ 13.109
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
МОЧУ.13.133
Кількість на модель
1
№
18
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х16.88.019
Кількість на модель
2
№
19
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х25.88.019
Кількість на модель
80
№
20
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х30.88.019
Кількість на модель
4
№
21
Назва деталі
гвинт
Заводський номер
М10х25.88.019
Кількість на модель
12
№
22
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.019
Кількість на модель
4
№
23
Назва деталі
Гайка ГОСТ 11860-73
Заводський номер
М10.6.019
Кількість на модель
12
№
24
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
4
№
25
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
12
№
26
Назва деталі
гвинт
Заводський номер
М8-6qх25.66.019
Кількість на модель
4
№
27
Назва деталі
Шпилька ГОСТ 22034-76
Заводський номер
М8-6qх35.56.019
Кількість на модель
4
№
28
Назва деталі
Рукав-деталь МРТУ 38-5-6107-68
Заводський номер
6,5-40-10
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Верхній бак радіатора | 250У.13.090 | 1 | 1 | |||||
| Нижній бак радіатора | 250У.13.091 | 1 | 1 | |||||
| Патрубок | 150У.13.017 | 1 | 1 | |||||
| Водяний радіатор | КИЛ 0106160 | 1 | 1 | |||||
| Водяний радіатор | 250У.13.010-2 | 1 | 1 | |||||
| Фланець у зборі | 85У.13.342 | 2 | 2 | |||||
| Фланець у зборі | 85У.13.340 | 1 | 1 | |||||
| 1 | Серцевина водяного радіатора | 250У 13.020-2 | 1 | 1 | 1 | |||
| 2 | Верхній бак радіатора | 250У.13.092 | 1 | 1 | 2 | |||
| 3 | Опора радіатора | 250У.13 280 | 2 | 2 | 3 | |||
| 4 | Кришка типу 1 | А21.01.270 | 1 | 1 | 4 | |||
| 5 | Патрубок | КИС 0106034 | 1 | 1 | 5 | |||
| 6 | Вантажна петля | 65-40691 | 2 | 2 | 6 | |||
| 7 | Кутова накладка | 150У.13.234 | 4 | 4 | 7 | |||
| 8 | Скоба | 150У.13.237 | 2 | 2 | 8 | |||
| 9 | Патрубок верхнього бака | 150У.13.315-1 | 2 | 2 | 9 | |||
| 10 | Трубка нижнього бака | 150У.13.326 | 1 | 1 | 10 | |||
| 11 | Нижній бак | 250У.13.094 | 1 | 1 | 11 | |||
| 12 | Опора радіатора | 250У.13.095 | 2 | 2 | 12 | |||
| 13 | Зовнішня накладка | 250У.13.096 | 4 | 4 | 13 | |||
| 14 | Внутрішня накладка | 250У.13.097 | 4 | 4 | 14 | |||
| 15 | Укладання баків | 250У.13.098 | 2 | 2 | 15 | |||
| 16 | Паровідвідна трубка | 250У.13.099 | 1 | 1 | 16 | |||
| 17 | Фланець | МОЧУ 13.109 | 1 | 1 | 17 | |||
| 18 | Прокладка | МОЧУ.13.133 | 1 | 1 | 18 | |||
| 19 | Болт ГОСТ 7796-70 | М8х16.88.019 | 2 | 2 | 19 | |||
| 20 | Болт ГОСТ 7796-70 | М8х25.88.019 | 80 | 80 | 20 | |||
| 21 | Болт ГОСТ 7796-70 | М8х30.88.019 | 4 | 4 | 21 | |||
| 22 | гвинт | М10х25.88.019 | 12 | 12 | 22 | |||
| 23 | Гайка ГОСТ 5915-70 | М8.6.019 | 4 | 4 | 23 | |||
| 24 | Гайка ГОСТ 11860-73 | М10.6.019 | 12 | 12 | 24 | |||
| 25 | Пружинна шайба | 8.65Г.019 | 4 | 4 | 25 | |||
| 26 | Шайба ГОСТ | 10.65Г.019 | 12 | 12 | 26 | |||
| 27 | гвинт | М8-6qх25.66.019 | 4 | 4 | 27 | |||
| 28 | Шпилька ГОСТ 22034-76 | М8-6qх35.56.019 | 4 | 4 | 28 | |||
| 29 | Рукав-деталь МРТУ 38-5-6107-68 | 6,5-40-10 | 1 | 1 | 29 |
