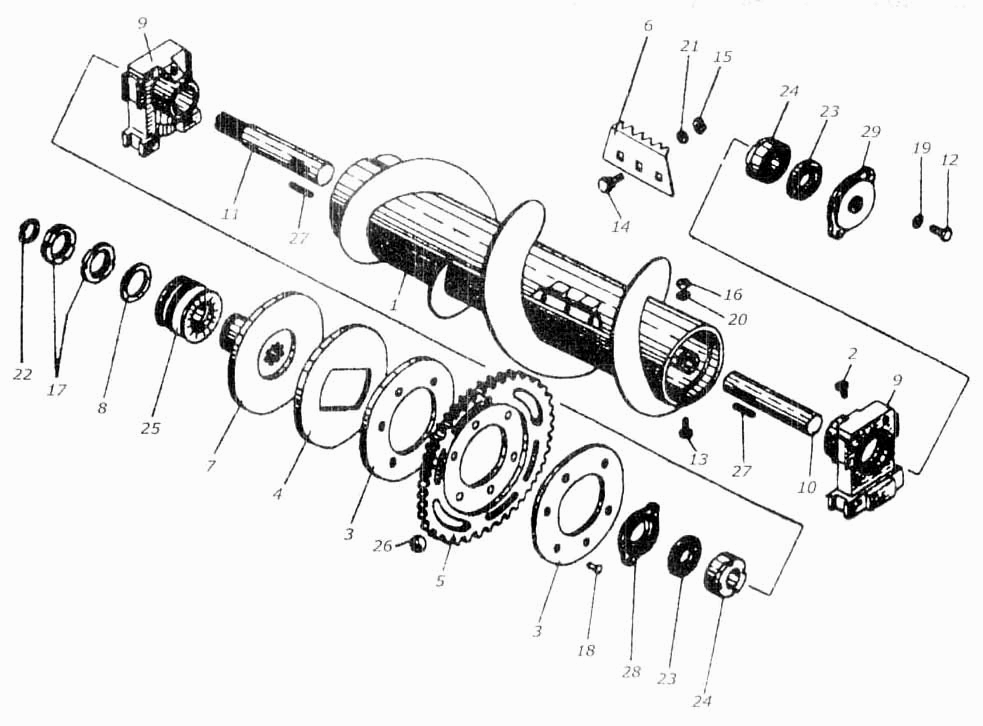

Шнек КІС 0902000А та його монтаж
100%
Назва деталі
Зірочка
Заводський номер
КИС 0202110А
Кількість на модель
1
№
Назва деталі
Фрикційна муфта в зборі
Заводський номер
КИС 0202090А
Кількість на модель
1
№
Назва деталі
Шнек
Заводський номер
КИС 0902000А
Кількість на модель
1
№
Назва деталі
Шнек
Заводський номер
КИС 0902010Б
Кількість на модель
1
№
1
Назва деталі
Запобіжний клапан
Заводський номер
КУЖ 0108010
Кількість на модель
2
№
2
Назва деталі
Накладка
Заводський номер
КИС 0202001А
Кількість на модель
2
№
3
Назва деталі
Притискне кільце
Заводський номер
КИС 0202414А
Кількість на модель
1
№
4
Назва деталі
Зірочка Z=58
Заводський номер
КИС 0202415А
Кількість на модель
1
№
5
Назва деталі
Лопатка
Заводський номер
КИС 0202419Б
Кількість на модель
2
№
6
Назва деталі
Маточина муфти
Заводський номер
КИС 0202605А
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
КИС 0202803А
Кількість на модель
1
№
8
Назва деталі
Корпус
Заводський номер
КИС 0600104А
Кількість на модель
2
№
9
Назва деталі
Ліва вісь
Заводський номер
КИС 0902602А
Кількість на модель
1
№
10
Назва деталі
Права вісь
Заводський номер
КИС 0902603А
Кількість на модель
1
№
11
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х25.56.019
Кількість на модель
4
№
12
Назва деталі
Болт ГОСТ 7796
Заводський номер
М12х65.56.019
Кількість на модель
2
№
13
Назва деталі
гвинт
Заводський номер
М10х30.56.019
Кількість на модель
6
№
14
Назва деталі
Гайка ГОСТ 11860-73
Заводський номер
М10.6.019
Кількість на модель
12
№
15
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
2
№
16
Назва деталі
Гайка ГОСТ 11871-80
Заводський номер
М56х2.6.019
Кількість на модель
2
№
17
Назва деталі
Заклепка 10300-80 __NT__1__ ГОСТ __NT__2__
Заводський номер
6х20.37А.01
Кількість на модель
6
№
18
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
4
№
19
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
2
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
6
№
21
Назва деталі
Кільце ГОСТ
Заводський номер
1В 38
Кількість на модель
1
№
22
Назва деталі
Манжета ГОСТ 8752-79
Заводський номер
2-2-40х60-1
Кількість на модель
3
№
23
Назва деталі
Підшипник ГОСТ
Заводський номер
11208
Кількість на модель
2
№
24
Назва деталі
Пружина тарілчаста ГОСТ 3057-79
Заводський номер
1-2-2-120х60х4х4
Кількість на модель
5
№
25
Назва деталі
Шарик Р ГОСТ 3722-81
Заводський номер
6У 7,144 мм
Кількість на модель
62
№
26
Назва деталі
Шпонка ГОСТ 23360-78
Заводський номер
2-12х8х45
Кількість на модель
2
№
27
Назва деталі
Кришка підшипника
Заводський номер
Н.026.165
Кількість на модель
1
№
28
Назва деталі
Кришка підшипника
Заводський номер
Н.026.228
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Зірочка | КИС 0202110А | 1 | 1 | |||||
| Фрикційна муфта в зборі | КИС 0202090А | 1 | 1 | |||||
| Шнек | КИС 0902000А | 1 | 1 | |||||
| 1 | Шнек | КИС 0902010Б | 1 | 1 | 1 | |||
| 2 | Запобіжний клапан | КУЖ 0108010 | 2 | 2 | 2 | |||
| 3 | Накладка | КИС 0202001А | 2 | 2 | 3 | |||
| 4 | Притискне кільце | КИС 0202414А | 1 | 1 | 4 | |||
| 5 | Зірочка Z=58 | КИС 0202415А | 1 | 1 | 5 | |||
| 6 | Лопатка | КИС 0202419Б | 2 | 2 | 6 | |||
| 7 | Маточина муфти | КИС 0202605А | 1 | 1 | 7 | |||
| 8 | Втулка | КИС 0202803А | 1 | 1 | 8 | |||
| 9 | Корпус | КИС 0600104А | 2 | 2 | 9 | |||
| 10 | Ліва вісь | КИС 0902602А | 1 | 1 | 10 | |||
| 11 | Права вісь | КИС 0902603А | 1 | 1 | 11 | |||
| 12 | Болт ГОСТ 7796-70 | М8х25.56.019 | 4 | 4 | 12 | |||
| 13 | Болт ГОСТ 7796 | М12х65.56.019 | 2 | 2 | 13 | |||
| 14 | гвинт | М10х30.56.019 | 6 | 6 | 14 | |||
| 15 | Гайка ГОСТ 11860-73 | М10.6.019 | 12 | 12 | 15 | |||
| 16 | Гайка ГОСТ 5915-70 | М12.6.019 | 2 | 2 | 16 | |||
| 17 | Гайка ГОСТ 11871-80 | М56х2.6.019 | 2 | 2 | 17 | |||
| 18 | Заклепка 10300-80 __NT__1__ ГОСТ __NT__2__ | 6х20.37А.01 | 6 | 6 | 18 | |||
| 19 | Пружинна шайба | 8.65Г.019 | 4 | 4 | 19 | |||
| 20 | Шайба ГОСТ | 12.65Г.019 | 2 | 2 | 20 | |||
| 21 | Шайба ГОСТ | 10.01.019 | 6 | 6 | 21 | |||
| 22 | Кільце ГОСТ | 1В 38 | 1 | 1 | 22 | |||
| 23 | Манжета ГОСТ 8752-79 | 2-2-40х60-1 | 3 | 3 | 23 | |||
| 24 | Підшипник ГОСТ | 11208 | 2 | 2 | 24 | |||
| 25 | Пружина тарілчаста ГОСТ 3057-79 | 1-2-2-120х60х4х4 | 5 | 5 | 25 | |||
| 26 | Шарик Р ГОСТ 3722-81 | 6У 7,144 мм | 62 | 62 | 26 | |||
| 27 | Шпонка ГОСТ 23360-78 | 2-12х8х45 | 2 | 2 | 27 | |||
| 28 | Кришка підшипника | Н.026.165 | 1 | 1 | 28 | |||
| 29 | Кришка підшипника | Н.026.228 | 1 | 1 | 29 |
