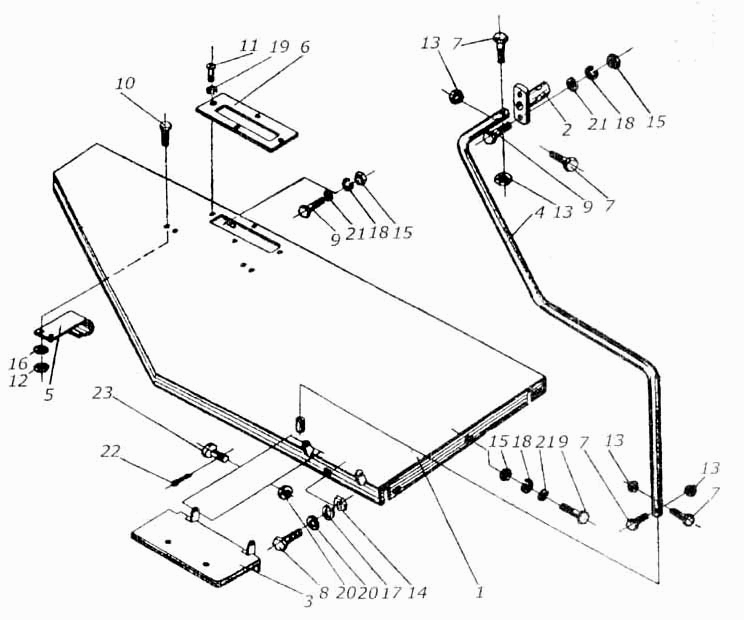

Майданчик з поручнем КІЛ 0134000
100%
Назва деталі
Майданчик з поручнем
Заводський номер
КИЛ 0134000
Кількість на модель
1
№
Назва деталі
Майданчик
Заводський номер
КИЛ 0134010
Кількість на модель
1
№
1
Назва деталі
Опора
Заводський номер
КИЛ 0134020
Кількість на модель
1
№
2
Назва деталі
Перехідний майданчик
Заводський номер
КИЛ 0134040
Кількість на модель
1
№
3
Назва деталі
Поручень
Заводський номер
КИЛ 0134801
Кількість на модель
1
№
4
Назва деталі
Затискач
Заводський номер
КИС 0134406
Кількість на модель
2
№
5
Назва деталі
Кришка
Заводський номер
КИС 0134407
Кількість на модель
1
№
6
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х45.56.019
Кількість на модель
4
№
7
Назва деталі
гвинт
Заводський номер
М10х25.56.019
Кількість на модель
1
№
8
Назва деталі
Болт ГОСТ 7802-81
Заводський номер
М12х30.56.019
Кількість на модель
10
№
9
Назва деталі
Болт ГОСТ 7798-70
Заводський номер
М6х16.56.019
Кількість на модель
4
№
10
Назва деталі
Гвинт ГОСТ17473-80
Заводський номер
В1М8-8qх25.58.019
Кількість на модель
4
№
11
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М6.6.019
Кількість на модель
4
№
12
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.091
Кількість на модель
4
№
13
Назва деталі
Гайка ГОСТ 11860-73
Заводський номер
М10.6.019
Кількість на модель
1
№
14
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
10
№
15
Назва деталі
Шайба ГОСТ б402-70
Заводський номер
6.65Г.019
Кількість на модель
4
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
4
№
17
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
10
№
18
Назва деталі
Шайба ГОСТ
Заводський номер
8.01.019
Кількість на модель
4
№
19
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
4
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
12.01.019
Кількість на модель
10
№
21
Назва деталі
Шплінт ГОСТ 397-79
Заводський номер
2.5х18.019
Кількість на модель
2
№
22
Назва деталі
Ось ГОСТ 9650
Заводський номер
22-10в12х20.10Ц9 хр
Кількість на модель
2
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Майданчик з поручнем | КИЛ 0134000 | 1 | 1 | |||||
| 1 | Майданчик | КИЛ 0134010 | 1 | 1 | 1 | |||
| 2 | Опора | КИЛ 0134020 | 1 | 1 | 2 | |||
| 3 | Перехідний майданчик | КИЛ 0134040 | 1 | 1 | 3 | |||
| 4 | Поручень | КИЛ 0134801 | 1 | 1 | 4 | |||
| 5 | Затискач | КИС 0134406 | 2 | 2 | 5 | |||
| 6 | Кришка | КИС 0134407 | 1 | 1 | 6 | |||
| 7 | Болт ГОСТ 7796-70 | М8х45.56.019 | 4 | 4 | 7 | |||
| 8 | гвинт | М10х25.56.019 | 1 | 1 | 8 | |||
| 9 | Болт ГОСТ 7802-81 | М12х30.56.019 | 10 | 10 | 9 | |||
| 10 | Болт ГОСТ 7798-70 | М6х16.56.019 | 4 | 4 | 10 | |||
| 11 | Гвинт ГОСТ17473-80 | В1М8-8qх25.58.019 | 4 | 4 | 11 | |||
| 12 | Гайка ГОСТ 5915-70 | М6.6.019 | 4 | 4 | 12 | |||
| 13 | Гайка ГОСТ 5915-70 | М8.6.091 | 4 | 4 | 13 | |||
| 14 | Гайка ГОСТ 11860-73 | М10.6.019 | 1 | 1 | 14 | |||
| 15 | Гайка ГОСТ 5915-70 | М12.6.019 | 10 | 10 | 15 | |||
| 16 | Шайба ГОСТ б402-70 | 6.65Г.019 | 4 | 4 | 16 | |||
| 17 | Шайба ГОСТ | 10.65Г.019 | 4 | 4 | 17 | |||
| 18 | Шайба ГОСТ | 12.65Г.019 | 10 | 10 | 18 | |||
| 19 | Шайба ГОСТ | 8.01.019 | 4 | 4 | 19 | |||
| 20 | Шайба ГОСТ | 10.01.019 | 4 | 4 | 20 | |||
| 21 | Шайба ГОСТ | 12.01.019 | 10 | 10 | 21 | |||
| 22 | Шплінт ГОСТ 397-79 | 2.5х18.019 | 2 | 2 | 22 | |||
| 23 | Ось ГОСТ 9650 | 22-10в12х20.10Ц9 хр | 2 | 2 | 23 |
