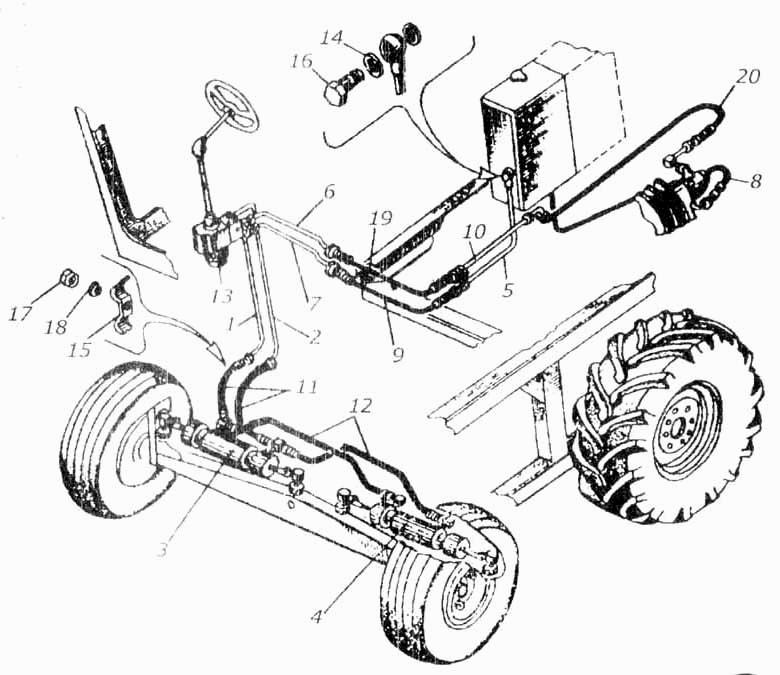

Гідравлічна система рульового управління
100%
Назва деталі
Трубопровід
Заводський номер
КИЛ 0118180
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
КИЛ 0118180-01
Кількість на модель
1
№
2
Назва деталі
Гідроциліндр
Заводський номер
КИЛ 0118460
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр
Заводський номер
КИЛ 0118470
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
КИЛ 0118490
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
КИЛ 0118500
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
КИЛ 0118510
Кількість на модель
1
№
7
Назва деталі
Рукав dу 20
Заводський номер
КИС 0118090Б
Кількість на модель
1
№
8
Назва деталі
Рукав dу 12
Заводський номер
КИС 0118110Б
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
КИС 0118260Б
Кількість на модель
1
№
10
Назва деталі
Рукав 1=605
Заводський номер
КИС 0118400
Кількість на модель
2
№
11
Назва деталі
Рукав L=1405
Заводський номер
КИС 0118400-02
Кількість на модель
2
№
12
Назва деталі
Насос-дозатор
Заводський номер
КИС 0118530Б
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
КИС 0118008Б
Кількість на модель
2
№
14
Назва деталі
Притиск
Заводський номер
КИС 0118415
Кількість на модель
1
№
15
Назва деталі
Спеціальний болт
Заводський номер
КИС 0 0118623А
Кількість на модель
1
№
16
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.019
Кількість на модель
1
№
17
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
1
№
18
Назва деталі
Шланг високого тиску
Заводський номер
Н.036.83.040
Кількість на модель
1
№
19
Назва деталі
Шланг високого тиску
Заводський номер
Н.036.83.100
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | КИЛ 0118180 | 1 | 1 | 1 | |||
| 2 | Трубопровід | КИЛ 0118180-01 | 1 | 1 | 2 | |||
| 3 | Гідроциліндр | КИЛ 0118460 | 1 | 1 | 3 | |||
| 4 | Гідроциліндр | КИЛ 0118470 | 1 | 1 | 4 | |||
| 5 | Трубопровід | КИЛ 0118490 | 1 | 1 | 5 | |||
| 6 | Трубопровід | КИЛ 0118500 | 1 | 1 | 6 | |||
| 7 | Трубопровід | КИЛ 0118510 | 1 | 1 | 7 | |||
| 8 | Рукав dу 20 | КИС 0118090Б | 1 | 1 | 8 | |||
| 9 | Рукав dу 12 | КИС 0118110Б | 1 | 1 | 9 | |||
| 10 | Трубопровід | КИС 0118260Б | 1 | 1 | 10 | |||
| 11 | Рукав 1=605 | КИС 0118400 | 2 | 2 | 11 | |||
| 12 | Рукав L=1405 | КИС 0118400-02 | 2 | 2 | 12 | |||
| 13 | Насос-дозатор | КИС 0118530Б | 1 | 1 | 13 | |||
| 14 | Кільце | КИС 0118008Б | 2 | 2 | 14 | |||
| 15 | Притиск | КИС 0118415 | 1 | 1 | 15 | |||
| 16 | Спеціальний болт | КИС 0 0118623А | 1 | 1 | 16 | |||
| 17 | Гайка ГОСТ 5915-70 | М8.6.019 | 1 | 1 | 17 | |||
| 18 | Пружинна шайба | 8.65Г.019 | 1 | 1 | 18 | |||
| 19 | Шланг високого тиску | Н.036.83.040 | 1 | 1 | 19 | |||
| 20 | Шланг високого тиску | Н.036.83.100 | 1 | 1 | 20 |
