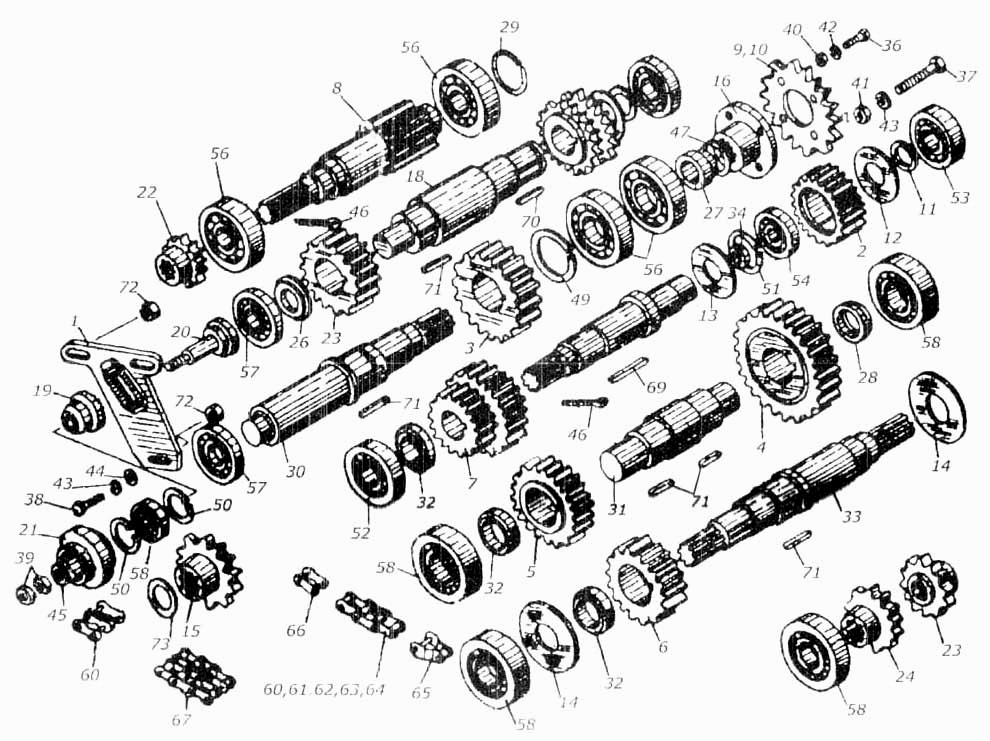

Вали та шестерні коробки передач КІЛ 0114000
100%
Назва деталі
Вал
Заводський номер
КИЛ 0114330
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
КИЛ 0114280
Кількість на модель
1
№
Назва деталі
Натяжний пристрій
Заводський номер
КИЛ 0114130В
Кількість на модель
1
№
Назва деталі
Відеоролик
Заводський номер
КИС 0114290
Кількість на модель
1
№
Назва деталі
Зірочка
Заводський номер
КИС 0114340А
Кількість на модель
1
№
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
КИЛ 0114320
Кількість на модель
1
№
Назва деталі
Вал
Заводський номер
КИЛ 0114300
Кількість на модель
1
№
Назва деталі
Вал
Заводський номер
КИЛ 0114350
Кількість на модель
1
№
Назва деталі
Вал
Заводський номер
КИЛ 0114310
Кількість на модель
1
№
Назва деталі
Пластина
Заводський номер
КИС 0114500
Кількість на модель
1
№
1
Назва деталі
Шестерня
Заводський номер
КИЛ 0114643
Кількість на модель
1
№
2
Назва деталі
Шестерня
Заводський номер
КИЛ 0114656
Кількість на модель
1
№
3
Назва деталі
Шестерня
Заводський номер
КИЛ 0114661
Кількість на модель
1
№
4
Назва деталі
Шестерня
Заводський номер
КИЛ 0114664
Кількість на модель
1
№
5
Назва деталі
Шестерня
Заводський номер
КИЛ 0114667
Кількість на модель
1
№
6
Назва деталі
Блок шестерень
Заводський номер
КИЛ 0114676
Кількість на модель
1
№
7
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
КИП 0114696
Кількість на модель
1
№
8
Назва деталі
Зірочка Z=28
Заводський номер
КИС 0103403Б
Кількість на модель
1
№
9
Назва деталі
Зірочка Z=25
Заводський номер
КИС 0103458Б
Кількість на модель
1
№
10
Назва деталі
Кільце
Заводський номер
КИС 01144Т9
Кількість на модель
1
№
11
Назва деталі
Кільце
Заводський номер
КИС 0114433
Кількість на модель
1
№
12
Назва деталі
Кільце
Заводський номер
КИС 0114433-01
Кількість на модель
1
№
13
Назва деталі
Відбивач
Заводський номер
КИС 0114527
Кількість на модель
2
№
14
Назва деталі
Зірочка Z=20
Заводський номер
КИС 0114601Б
Кількість на модель
2
№
15
Назва деталі
Пастка
Заводський номер
КИС 0114602Б
Кількість на модель
1
№
16
Назва деталі
Вал
Заводський номер
КИС 0114503Б
Кількість на модель
1
№
17
Назва деталі
Вал
Заводський номер
КИС 0114504Б
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
КИС 0114632Б
Кількість на модель
1
№
19
Назва деталі
Ось
Заводський номер
КИС 0114647Б
Кількість на модель
1
№
20
Назва деталі
Відеоролик
Заводський номер
КИС 0114648Б
Кількість на модель
1
№
21
Назва деталі
Зірочка
Заводський номер
КИС 0114653А
Кількість на модель
1
№
22
Назва деталі
Шестерня
Заводський номер
КИС 0114658Б
Кількість на модель
1
№
23
Назва деталі
Напівмуфта
Заводський номер
КИС 0114665А
Кількість на модель
1
№
24
Назва деталі
Напівмуфта
Заводський номер
КИС 0114666А
Кількість на модель
1
№
25
Назва деталі
Втулка
Заводський номер
КИС 0114677А
Кількість на модель
1
№
26
Назва деталі
Втулка
Заводський номер
КИС 0114678
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
КИС 0114689
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
КИС 0114691
Кількість на модель
3
№
29
Назва деталі
Вал
Заводський номер
КИС 0114694
Кількість на модель
1
№
30
Назва деталі
Вал
Заводський номер
КИС 0114695
Кількість на модель
1
№
31
Назва деталі
Втулка
Заводський номер
КИС 0114693
Кількість на модель
1
№
32
Назва деталі
Вал
Заводський номер
КИС 0114699
Кількість на модель
1
№
33
Назва деталі
Кільце
Заводський номер
КИС 0114817
Кількість на модель
2
№
34
Назва деталі
Зірочка
Заводський номер
КИС 0143603А
Кількість на модель
1
№
35
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М8х35.56.019
Кількість на модель
1
№
36
Назва деталі
гвинт
Заводський номер
М12х40.56.019
Кількість на модель
1
№
37
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х45.56.019
Кількість на модель
3
№
38
Назва деталі
Гайка ГОСТ 2526-70
Заводський номер
М20х1,5.6.019
Кількість на модель
2
№
39
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.019
Кількість на модель
1
№
40
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
1
№
41
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
1
№
42
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
1
№
43
Назва деталі
Шайба ГОСТ
Заводський номер
12.01.019
Кількість на модель
5
№
44
Назва деталі
Шайба ГОСТ
Заводський номер
20.01.019
Кількість на модель
1
№
45
Назва деталі
Шплінт ГОСТ 397-79
Заводський номер
5х56.0.019
Кількість на модель
2
№
46
Назва деталі
Кільце ГОСТ
Заводський номер
В 38
Кількість на модель
1
№
47
Назва деталі
Кільце ГОСТ
Заводський номер
В 52
Кількість на модель
1
№
48
Назва деталі
Кільце ГОСТ
Заводський номер
В 60
Кількість на модель
1
№
49
Назва деталі
Кільце ГОСТ
Заводський номер
В 80
Кількість на модель
1
№
51
Назва деталі
Підшипник
Заводський номер
7309А
Кількість на модель
1
№
52
Назва деталі
Подшипник
Заводський номер
7607
Кількість на модель
1
№
53
Назва деталі
Підшипник ГОСТ
Заводський номер
4074110
Кількість на модель
1
№
54
Назва деталі
Підшипник ГОСТ
Заводський номер
42211
Кількість на модель
1
№
55
Назва деталі
Підшипник
Заводський номер
42310
Кількість на модель
1
№
56
Назва деталі
Підшипник
Заводський номер
208
Кількість на модель
1
№
57
Назва деталі
Підшипник
Заводський номер
310
Кількість на модель
2
№
58
Назва деталі
Подшипник
Заводський номер
180205
Кількість на модель
1
№
59
Назва деталі
Ланцюги ГОСТ 13568-75
Заводський номер
ПРЛ-19, 05-2950 L=57,15 мм, 3 звена
Кількість на модель
1
№
60
Назва деталі
Ланцюги ГОСТ 13568-75
Заводський номер
ПРЛ-19, 05-2950 L=781,05 мм, 41 звено
Кількість на модель
1
№
61
Назва деталі
Ланцюги ГОСТ 13568-75
Заводський номер
ПРЛ-19. 05-2950 L=819,15 мм 43 звена
Кількість на модель
1
№
62
Назва деталі
Ланцюги ГОСТ 13568-75
Заводський номер
ПРЛ-19, 05-2950 L=857,25 мм 45 звеньев
Кількість на модель
1
№
63
Назва деталі
Ланцюги ГОСТ 13568-75
Заводський номер
ПРЛ-19, 05-2950 L=859,35 мм. 47 звеньев
Кількість на модель
1
№
64
Назва деталі
Підрозділ ГОСТ 13568-75
Заводський номер
П-ПРЛ-19,05-2950
Кількість на модель
№
65
Назва деталі
Підрозділ ГОСТ 13568-75
Заводський номер
С-ПРЛ-19,05-2950
Кількість на модель
№
66
Назва деталі
Ланцюг ТУ 3970-76
Заводський номер
КГВ 12-10 L=279,4 мм, 11 звеньев
Кількість на модель
1
№
67
Назва деталі
Ланка ТУ 3970-76
Заводський номер
С-КГВ 12-10
Кількість на модель
1
№
68
Назва деталі
Шпонка ГОСТ 23360-78
Заводський номер
3-14х9х70
Кількість на модель
1
№
69
Назва деталі
Шпонка __NT__0__х__NT__1__х__NT__2__
Заводський номер
2-16х10х50
Кількість на модель
1
№
70
Назва деталі
Шпонка ГОСТ 23360-73
Заводський номер
2-18х11х40
Кількість на модель
1
№
71
Назва деталі
Втулка
Заводський номер
КИС 0114605Б
Кількість на модель
3
№
72
Назва деталі
Прокладка
Заводський номер
КИС 0114524
Кількість на модель
21
№
73
Назва деталі
Регулювальна прокладка
Заводський номер
КИС 0114524-01
Кількість на модель
4
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал | КИЛ 0114330 | 1 | 1 | |||||
| Шестерня | КИЛ 0114280 | 1 | 1 | |||||
| Натяжний пристрій | КИЛ 0114130В | 1 | 1 | |||||
| Відеоролик | КИС 0114290 | 1 | 1 | |||||
| Зірочка | КИС 0114340А | 1 | 1 | |||||
| Вал-шестерня __NT__0__ | КИЛ 0114320 | 1 | 1 | |||||
| Вал | КИЛ 0114300 | 1 | 1 | |||||
| Вал | КИЛ 0114350 | 1 | 1 | |||||
| Вал | КИЛ 0114310 | 1 | 1 | |||||
| 1 | Пластина | КИС 0114500 | 1 | 1 | 1 | |||
| 2 | Шестерня | КИЛ 0114643 | 1 | 1 | 2 | |||
| 3 | Шестерня | КИЛ 0114656 | 1 | 1 | 3 | |||
| 4 | Шестерня | КИЛ 0114661 | 1 | 1 | 4 | |||
| 5 | Шестерня | КИЛ 0114664 | 1 | 1 | 5 | |||
| 6 | Шестерня | КИЛ 0114667 | 1 | 1 | 6 | |||
| 7 | Блок шестерень | КИЛ 0114676 | 1 | 1 | 7 | |||
| 8 | Вал-шестерня __NT__0__ | КИП 0114696 | 1 | 1 | 8 | |||
| 9 | Зірочка Z=28 | КИС 0103403Б | 1 | 1 | 9 | |||
| 10 | Зірочка Z=25 | КИС 0103458Б | 1 | 1 | 10 | |||
| 11 | Кільце | КИС 01144Т9 | 1 | 1 | 11 | |||
| 12 | Кільце | КИС 0114433 | 1 | 1 | 12 | |||
| 13 | Кільце | КИС 0114433-01 | 1 | 1 | 13 | |||
| 14 | Відбивач | КИС 0114527 | 2 | 2 | 14 | |||
| 15 | Зірочка Z=20 | КИС 0114601Б | 2 | 2 | 15 | |||
| 16 | Пастка | КИС 0114602Б | 1 | 1 | 16 | |||
| 17 | Вал | КИС 0114503Б | 1 | 1 | 17 | |||
| 18 | Вал | КИС 0114504Б | 1 | 1 | 18 | |||
| 19 | Втулка | КИС 0114632Б | 1 | 1 | 19 | |||
| 20 | Ось | КИС 0114647Б | 1 | 1 | 20 | |||
| 21 | Відеоролик | КИС 0114648Б | 1 | 1 | 21 | |||
| 22 | Зірочка | КИС 0114653А | 1 | 1 | 22 | |||
| 23 | Шестерня | КИС 0114658Б | 1 | 1 | 23 | |||
| 24 | Напівмуфта | КИС 0114665А | 1 | 1 | 24 | |||
| 25 | Напівмуфта | КИС 0114666А | 1 | 1 | 25 | |||
| 26 | Втулка | КИС 0114677А | 1 | 1 | 26 | |||
| 27 | Втулка | КИС 0114678 | 1 | 1 | 27 | |||
| 28 | Втулка | КИС 0114689 | 1 | 1 | 28 | |||
| 29 | Кільце | КИС 0114691 | 3 | 3 | 29 | |||
| 30 | Вал | КИС 0114694 | 1 | 1 | 30 | |||
| 31 | Вал | КИС 0114695 | 1 | 1 | 31 | |||
| 32 | Втулка | КИС 0114693 | 1 | 1 | 32 | |||
| 33 | Вал | КИС 0114699 | 1 | 1 | 33 | |||
| 34 | Кільце | КИС 0114817 | 2 | 2 | 34 | |||
| 35 | Зірочка | КИС 0143603А | 1 | 1 | 35 | |||
| 36 | Болт ГОСТ 7796-70 | М8х35.56.019 | 1 | 1 | 36 | |||
| 37 | гвинт | М12х40.56.019 | 1 | 1 | 37 | |||
| 38 | Болт ГОСТ 7796-70 | М12х45.56.019 | 3 | 3 | 38 | |||
| 39 | Гайка ГОСТ 2526-70 | М20х1,5.6.019 | 2 | 2 | 39 | |||
| 40 | Гайка ГОСТ 5915-70 | М8.6.019 | 1 | 1 | 40 | |||
| 41 | Гайка ГОСТ 5915-70 | М12.6.019 | 1 | 1 | 41 | |||
| 42 | Пружинна шайба | 8.65Г.019 | 1 | 1 | 42 | |||
| 43 | Шайба ГОСТ | 12.65Г.019 | 1 | 1 | 43 | |||
| 44 | Шайба ГОСТ | 12.01.019 | 5 | 5 | 44 | |||
| 45 | Шайба ГОСТ | 20.01.019 | 1 | 1 | 45 | |||
| 46 | Шплінт ГОСТ 397-79 | 5х56.0.019 | 2 | 2 | 46 | |||
| 47 | Кільце ГОСТ | В 38 | 1 | 1 | 47 | |||
| 48 | Кільце ГОСТ | В 52 | 1 | 1 | 48 | |||
| 49 | Кільце ГОСТ | В 60 | 1 | 1 | 49 | |||
| 51 | Кільце ГОСТ | В 80 | 1 | 1 | 51 | |||
| 52 | Підшипник | 7309А | 1 | 1 | 52 | |||
| 53 | Подшипник | 7607 | 1 | 1 | 53 | |||
| 54 | Підшипник ГОСТ | 4074110 | 1 | 1 | 54 | |||
| 55 | Підшипник ГОСТ | 42211 | 1 | 1 | 55 | |||
| 56 | Підшипник | 42310 | 1 | 1 | 56 | |||
| 57 | Підшипник | 208 | 1 | 1 | 57 | |||
| 58 | Підшипник | 310 | 2 | 2 | 58 | |||
| 59 | Подшипник | 180205 | 1 | 1 | 59 | |||
| 60 | Ланцюги ГОСТ 13568-75 | ПРЛ-19, 05-2950 L=57,15 мм, 3 звена | 1 | 1 | 60 | |||
| 61 | Ланцюги ГОСТ 13568-75 | ПРЛ-19, 05-2950 L=781,05 мм, 41 звено | 1 | 1 | 61 | |||
| 62 | Ланцюги ГОСТ 13568-75 | ПРЛ-19. 05-2950 L=819,15 мм 43 звена | 1 | 1 | 62 | |||
| 63 | Ланцюги ГОСТ 13568-75 | ПРЛ-19, 05-2950 L=857,25 мм 45 звеньев | 1 | 1 | 63 | |||
| 64 | Ланцюги ГОСТ 13568-75 | ПРЛ-19, 05-2950 L=859,35 мм. 47 звеньев | 1 | 1 | 64 | |||
| 65 | Підрозділ ГОСТ 13568-75 | П-ПРЛ-19,05-2950 | 65 | |||||
| 66 | Підрозділ ГОСТ 13568-75 | С-ПРЛ-19,05-2950 | 66 | |||||
| 67 | Ланцюг ТУ 3970-76 | КГВ 12-10 L=279,4 мм, 11 звеньев | 1 | 1 | 67 | |||
| 68 | Ланка ТУ 3970-76 | С-КГВ 12-10 | 1 | 1 | 68 | |||
| 69 | Шпонка ГОСТ 23360-78 | 3-14х9х70 | 1 | 1 | 69 | |||
| 70 | Шпонка __NT__0__х__NT__1__х__NT__2__ | 2-16х10х50 | 1 | 1 | 70 | |||
| 71 | Шпонка ГОСТ 23360-73 | 2-18х11х40 | 1 | 1 | 71 | |||
| 72 | Втулка | КИС 0114605Б | 3 | 3 | 72 | |||
| 73 | Прокладка | КИС 0114524 | 21 | 21 | 73 | |||
| 74 | Регулювальна прокладка | КИС 0114524-01 | 4 | 4 | 74 |
