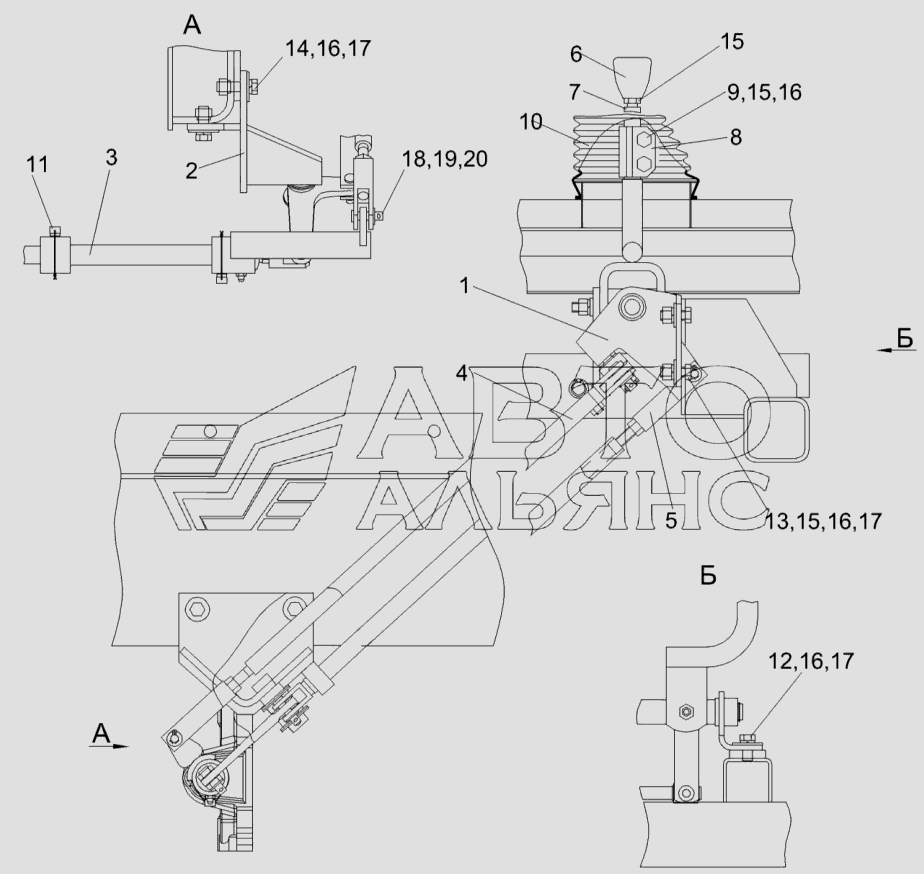

Встановлення механізму керування коробкою передач КВС-2-0129040
100%
Назва деталі
Установка управління коробкою передач
Заводський номер
КВС-2-0129040
Кількість на модель
1
№
Назва деталі
Блок перемикання
Заводський номер
КВС-2-0129070
Кількість на модель
5
№
1
Назва деталі
Опора
Заводський номер
КВС-1-0129070
Кількість на модель
2
№
2
Назва деталі
Шток
Заводський номер
КВС-1-0129180
Кількість на модель
1
№
3
Назва деталі
Тяга
Заводський номер
КВС-1-0129310
Кількість на модель
1
№
4
Назва деталі
Тяга
Заводський номер
КВС-1-0129330А
Кількість на модель
1
№
5
Назва деталі
Ручка.
Заводський номер
КВС-1-0129002
Кількість на модель
1
№
6
Назва деталі
Важіль
Заводський номер
КВС-1-0129607
Кількість на модель
1
№
7
Назва деталі
Муфта
Заводський номер
КЗС0119614
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
КЗС0119648
Кількість на модель
1
№
9
Назва деталі
Чехол
Заводський номер
80-67.02243-А
Кількість на модель
1
№
10
Назва деталі
Чохол
Заводський номер
80-6702243-А
Кількість на модель
1
№
10
Назва деталі
Болт з поворотним механізмом
Заводський номер
3518020-46366
Кількість на модель
2
№
11
Назва деталі
гвинт
Заводський номер
БолтМ12-6ех25-7796
Кількість на модель
1
№
12
Назва деталі
Болт M12-6e30-7796
Заводський номер
БолтМ12-6ех30-7796
Кількість на модель
1
№
13
Назва деталі
Болт M12-6e35-7796
Заводський номер
БолтМ12-6ех35-7796
Кількість на модель
1
№
14
Назва деталі
Гайка М12-60-5915
Заводський номер
ГайкаМ12-60-5915
Кількість на модель
2
№
15
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т.65Г-6402
Кількість на модель
2
№
16
Назва деталі
Диск A12.01-6958
Заводський номер
ШайбаА12.01-6958
Кількість на модель
3
№
17
Назва деталі
Диск S.10.01-11371
Заводський номер
ШайбаС.10.01-11371
Кількість на модель
5
№
18
Назва деталі
Ось 6-10b12х36-9650
Заводський номер
Ось6-10b12х36-9650
Кількість на модель
9
№
19
Назва деталі
Шплінт 3,2х25-397
Заводський номер
Шплинт3,2х25-397
Кількість на модель
7
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Установка управління коробкою передач | КВС-2-0129040 | 1 | 1 | |||||
| 1 | Блок перемикання | КВС-2-0129070 | 5 | 5 | 1 | |||
| 2 | Опора | КВС-1-0129070 | 2 | 2 | 2 | |||
| 3 | Шток | КВС-1-0129180 | 1 | 1 | 3 | |||
| 4 | Тяга | КВС-1-0129310 | 1 | 1 | 4 | |||
| 5 | Тяга | КВС-1-0129330А | 1 | 1 | 5 | |||
| 6 | Ручка. | КВС-1-0129002 | 1 | 1 | 6 | |||
| 7 | Важіль | КВС-1-0129607 | 1 | 1 | 7 | |||
| 8 | Муфта | КЗС0119614 | 1 | 1 | 8 | |||
| 9 | Болт | КЗС0119648 | 1 | 1 | 9 | |||
| 10 | Чехол | 80-67.02243-А | 1 | 1 | 10 | |||
| 10 | Чохол | 80-6702243-А | 1 | 1 | 10 | |||
| 11 | Болт з поворотним механізмом | 3518020-46366 | 2 | 2 | 11 | |||
| 12 | гвинт | БолтМ12-6ех25-7796 | 1 | 1 | 12 | |||
| 13 | Болт M12-6e30-7796 | БолтМ12-6ех30-7796 | 1 | 1 | 13 | |||
| 14 | Болт M12-6e35-7796 | БолтМ12-6ех35-7796 | 1 | 1 | 14 | |||
| 15 | Гайка М12-60-5915 | ГайкаМ12-60-5915 | 2 | 2 | 15 | |||
| 16 | Диск 12T.65G-6402 | Шайба12Т.65Г-6402 | 2 | 2 | 16 | |||
| 17 | Диск A12.01-6958 | ШайбаА12.01-6958 | 3 | 3 | 17 | |||
| 18 | Диск S.10.01-11371 | ШайбаС.10.01-11371 | 5 | 5 | 18 | |||
| 19 | Ось 6-10b12х36-9650 | Ось6-10b12х36-9650 | 9 | 9 | 19 | |||
| 20 | Шплінт 3,2х25-397 | Шплинт3,2х25-397 | 7 | 7 | 20 |
