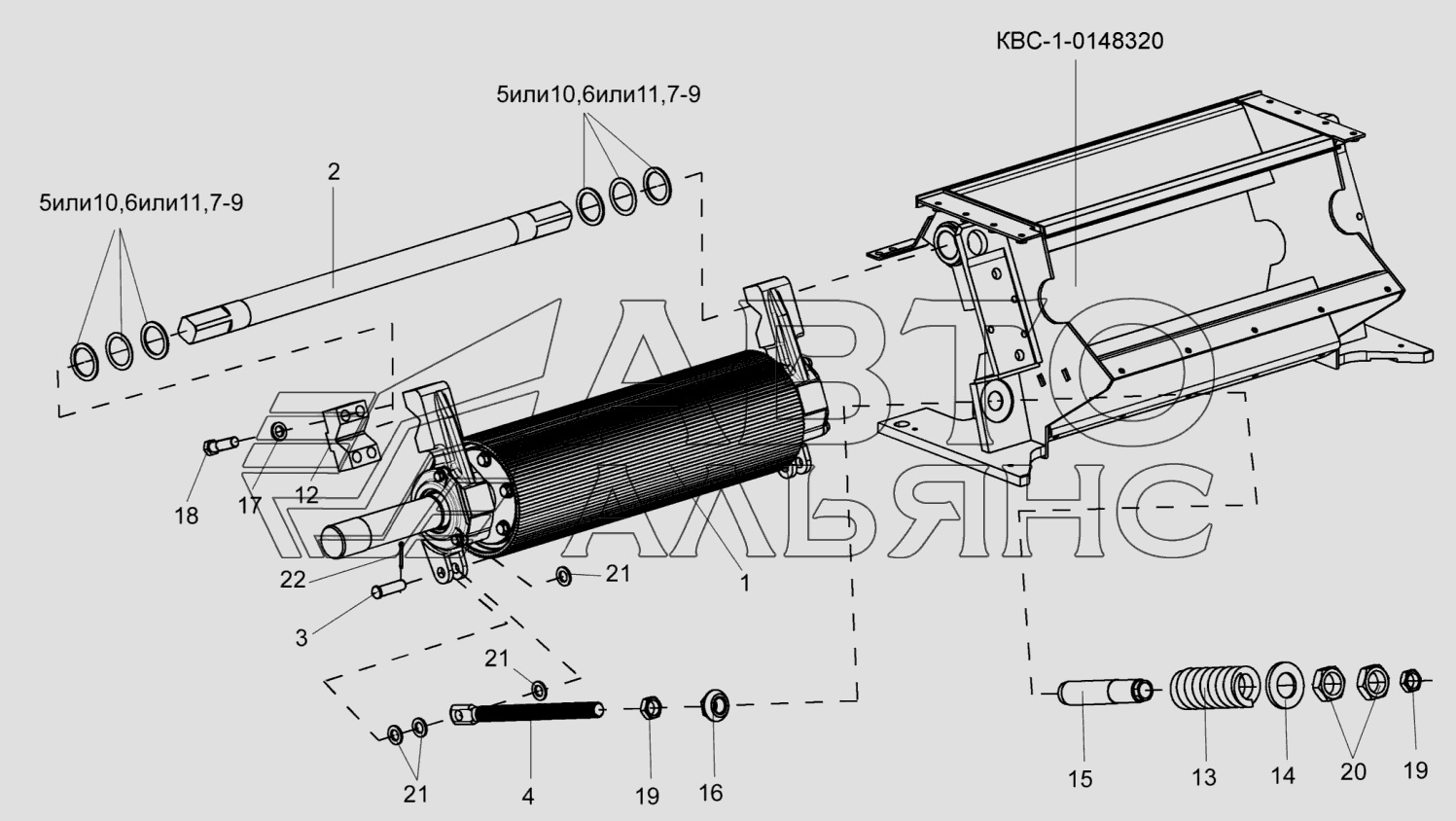

Доподрібнювальний пристрій КВС-1-0148310 (установка нижнього валка)
100%
Назва деталі
Пристрій доподрібнювальний
Заводський номер
КВС-1-0148310
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
КВС-1-0148320
Кількість на модель
№
Назва деталі
Валик нижній
Заводський номер
КВС-1-0148610
Кількість на модель
1
№
1
Назва деталі
Вал
Заводський номер
КВС-1-0148622
Кількість на модель
1
№
2
Назва деталі
Ось
Заводський номер
КВС-1-0148604
Кількість на модель
2
№
3
Назва деталі
Тяга
Заводський номер
КВС-1-0148605
Кількість на модель
2
№
4
Назва деталі
Регулювальна шайба
Заводський номер
КВС-1-0148611
Кількість на модель
1
№
5
Назва деталі
Регулювальна шайба
Заводський номер
КВС-1-0148611-01
Кількість на модель
1
№
6
Назва деталі
Регулювальна шайба
Заводський номер
КВС-1-0148611-02
Кількість на модель
2
№
7
Назва деталі
Регулювальна шайба
Заводський номер
КВС-1-0148611-03
Кількість на модель
4
№
8
Назва деталі
Регулювальна шайба
Заводський номер
КВС-1-0148611-04
Кількість на модель
4
№
9
Назва деталі
Регулювальна шайба
Заводський номер
КВС-1-0148611-05
Кількість на модель
1
№
10
Назва деталі
Регулювальна шайба
Заводський номер
КВС-1-0148611-06
Кількість на модель
1
№
11
Назва деталі
Притиск
Заводський номер
КВС-1-0148612
Кількість на модель
2
№
12
Назва деталі
Пружина
Заводський номер
КВС-1-0148614
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
КВС-1-0148615
Кількість на модель
2
№
14
Назва деталі
Гільза
Заводський номер
КВС-1-0148617
Кількість на модель
2
№
15
Назва деталі
Опора
Заводський номер
КВС-1-0148621
Кількість на модель
2
№
16
Назва деталі
Диск
Заводський номер
КСН0100636-02
Кількість на модель
8
№
17
Назва деталі
Болт M16x1,5-6e55-7796
Заводський номер
БолтМ16х1,5-6ех55-7796
Кількість на модель
8
№
18
Назва деталі
Гайка М24х2-60-2526
Заводський номер
ГайкаМ24х2-60-2526
Кількість на модель
4
№
19
Назва деталі
Гайка М36х3-60-2526
Заводський номер
ГайкаМ36х3-60-2526
Кількість на модель
4
№
20
Назва деталі
Диск S.16.01-11371
Заводський номер
ШайбаС.16.01-11371
Кількість на модель
8
№
21
Назва деталі
Шплінт 4х32-397
Заводський номер
Шплинт4х32-397
Кількість на модель
2
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пристрій доподрібнювальний | КВС-1-0148310 | 1 | 1 | |||||
| Корпус | КВС-1-0148320 | |||||||
| 1 | Валик нижній | КВС-1-0148610 | 1 | 1 | 1 | |||
| 2 | Вал | КВС-1-0148622 | 1 | 1 | 2 | |||
| 3 | Ось | КВС-1-0148604 | 2 | 2 | 3 | |||
| 4 | Тяга | КВС-1-0148605 | 2 | 2 | 4 | |||
| 5 | Регулювальна шайба | КВС-1-0148611 | 1 | 1 | 5 | |||
| 6 | Регулювальна шайба | КВС-1-0148611-01 | 1 | 1 | 6 | |||
| 7 | Регулювальна шайба | КВС-1-0148611-02 | 2 | 2 | 7 | |||
| 8 | Регулювальна шайба | КВС-1-0148611-03 | 4 | 4 | 8 | |||
| 9 | Регулювальна шайба | КВС-1-0148611-04 | 4 | 4 | 9 | |||
| 10 | Регулювальна шайба | КВС-1-0148611-05 | 1 | 1 | 10 | |||
| 11 | Регулювальна шайба | КВС-1-0148611-06 | 1 | 1 | 11 | |||
| 12 | Притиск | КВС-1-0148612 | 2 | 2 | 12 | |||
| 13 | Пружина | КВС-1-0148614 | 2 | 2 | 13 | |||
| 14 | Диск | КВС-1-0148615 | 2 | 2 | 14 | |||
| 15 | Гільза | КВС-1-0148617 | 2 | 2 | 15 | |||
| 16 | Опора | КВС-1-0148621 | 2 | 2 | 16 | |||
| 17 | Диск | КСН0100636-02 | 8 | 8 | 17 | |||
| 18 | Болт M16x1,5-6e55-7796 | БолтМ16х1,5-6ех55-7796 | 8 | 8 | 18 | |||
| 19 | Гайка М24х2-60-2526 | ГайкаМ24х2-60-2526 | 4 | 4 | 19 | |||
| 20 | Гайка М36х3-60-2526 | ГайкаМ36х3-60-2526 | 4 | 4 | 20 | |||
| 21 | Диск S.16.01-11371 | ШайбаС.16.01-11371 | 8 | 8 | 21 | |||
| 22 | Шплінт 4х32-397 | Шплинт4х32-397 | 2 | 2 | 22 |
